Öffnen und Reparieren einer Petzl Tikka Plus vier LED Stirnlampe

Drücke auf den Verschluss oben, um das Batteriefach zu öffnen.

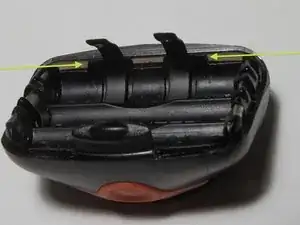

Entferne die Batterien und hebe die beiden Laschen mit einem kleinen Schraubendreher an. Ziehe die Laschen heraus.

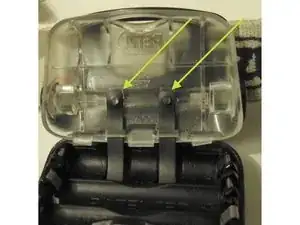

Das ist der kritischste Teil. Versuche NICHT den Verschluss auf der Vorderseite zu lösen. Führe an den gekennzeichneten Stellen hinten in der Nähe des „Gurtgelenkes“ einen kleinen Schraubendreher ein, um den hinteren Teil der Abdeckung zu lockern und löse den Verschluss der Innenseite.

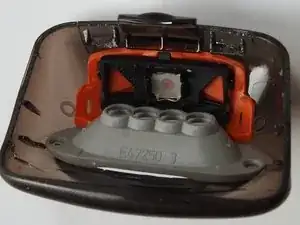

Wenn alles gut gegangen ist, sollte der innere Teil herauskommen. In meinem Gehäuse ist auch die Taste in ihre Einzelteile zerfallen. Du siehst die Gummischicht und den Clip aus Metall der Taste in der orangefarbenen Rückseite des äußeren Knopfes.

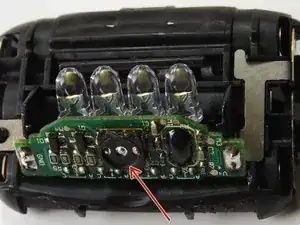

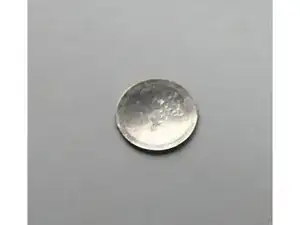

Die Taste selbst ist ein SMD-Bauteil (6 mm x 6 mm, etwa 3,1 mm hoch). Am besten wäre es, sie auszutauschen. Wenn du ein Ersatzteil bekommen und diese winzigen Pads verlöten kannst, dann tu es. Ich habe nur die Federplatte mit einem Stück Papier gereinigt und wieder zusammengebaut. Die konkave Seite muss an der Seite mit den drei Kontakten sein.

Versuche vor dem Zusammenbau die Batterien einzusetzen, um zu testen, dass bei Verbindung des mittleren Pols des Knopfes mit einem der äußeren, das Licht einschaltet. Schau nicht direkt in die LEDs, sie sind sehr hell.
