Einleitung
Wenn man ein stromführendes Teil berührt und einen elektrischen Schlag bekommt, dann merkt der Fehlerstrom- (FI) Schutzschalter (= RCD) das und schaltet blitzschnell ab.
Mit so einen Schutzschalter am Kabel fühlt man sich sicher (zu Recht), bei Elektro-Basteleien wie auch beim Hecke schneiden.
Blöd nur, wenn im entscheidenden Moment der Schutz versagt ......
Werkzeuge
-
-

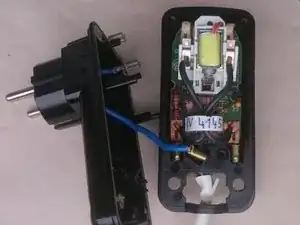

der Schutzschalter arbeitet mit dem IC RV4145, das braucht 26V, an der Leitung liegen aber 230V, das Zuviel wird in einem dicken Widerstand 'verheizt'
-

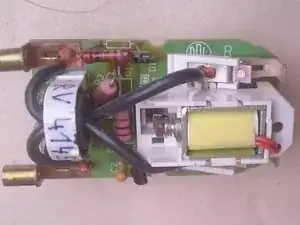

Direkt neben dem Widerstand sitzt (steht) ein kleiner Elko, eine Fehlkonstruktion, denn Elkos mögen keine Wärme ..... nach wenigen Jahren sind sie defekt
-
und das gefährliche ist hier, man merkt nix davon ..... Strom fließt trotzdem .......
-

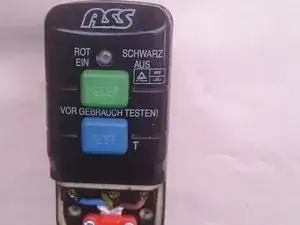

Nur durch Drücken der 'Test' Taste bemerkt man den Defekt !
-
-
-
defekten Elko auslöten
-

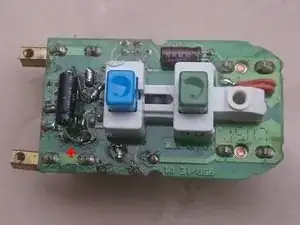

und damit der neue Elko länger hält, kommt der jetzt auf die Unterseite ..... da ist es nicht so warm
-
Polarität beachten, + siehe Foto
-
durch das Testen ohne Abschalten kann der kleine Test-Widerstand durchbrennen, der muß dann auch ersetzt werden, 6,8 kΩ für 30mA FI (auf dem Foto 18 kΩ)
-
-
-
also, Achtung, so ein FI Schalter ist nicht 'fail-safe'
-
deshalb regelmäßig die 'Test' Taste drücken !
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
