Einleitung
Werkzeug:
- Inbuschlüssel
- Akkuschrauber mit Bohrer: 5 und 6,5
- Gewindebohrer M6
Teile:
- Winkelstahl
- 4 Schrauben M6x12 mit Innenscheschkant
-
-
Leider ist nach kurzer Zeit die Halterung der Motorabdeckung, die auch als Griff dient, gebrochen.
-

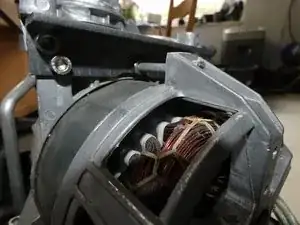

Die recht dünnen Stege aus Aluguss sind beide gebrochen. Das Alu Gussteil ist am Motor befestigt und ist auch das Gehäuse für den Membrankompressor.
-

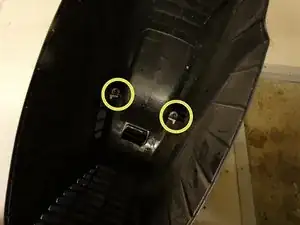

In der Abdeckung stecken noch die abgebrochenen Oberteile.
-
Ersatzteil nicht erhältlich. Wirtschaftlicher Totalschaden ?
-
-
-
Ein Stück Winkelstahl ablängen, das beide Alustützen verbindet.
-
Je 2 Löcher (Durchmesser 6,5 mm) so in das Winkelstück bohren, dass eines am Teil, das noch am Motor hängt und eines am abgebrochenen Stück ist.
-
In das Alu (festes und abgebrochenes Teil) je 2 Löcher mit Durchmesser 5 mm bohren. Dann ein M6 gewinde in das Alu schneiden
-
Mit 4 kurzen (12 mm) M6 Schrauben alle Teile verbinden.
-
-
-

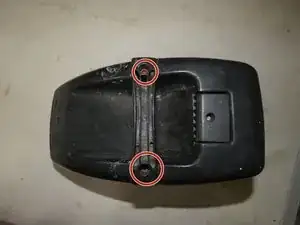

Die Originalschrauben im Griff sind zu lang und würden auf den Winkelstahl drücken. Durch Schrauben passender Länge ersetzen
-
Folge den Schritten dieser Anleitung in umgekehrter Reihenfolge, um dein Gerät wieder zusammenzubauen.
