Akku abtrennen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 0
Akku abtrennen

Schwierigkeitsgrad

Mittel

Schritte

16

Zeitaufwand

20 - 35 Minuten

Einleitung

Dies ist eine grundständige Anleitung. Sie ist Teil einer anderen Anleitung und sollte nicht unabhängig davon verwendet werden.

Benutze diese Anleitung, um den Akku in deinem Xiaomi Redmi Note 9T abzutrennen.

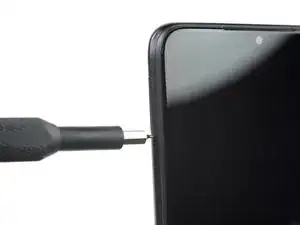

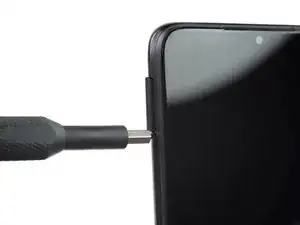

  1. FlKBhBt2uYDl66SK
    FlKBhBt2uYDl66SK
    WffGnNyYwix1CROO
    NCc6hXvXMlGs2MRJ

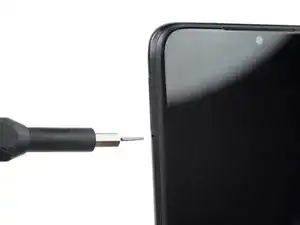

    • Setze ein SIM-Auswurfwerkzeug in das kleine Loch im SIM-Karteneinschub an der oberen linken Kante des Smartphones.

    • Drücke es fest hinein, um den Einschub auszuwerfen.

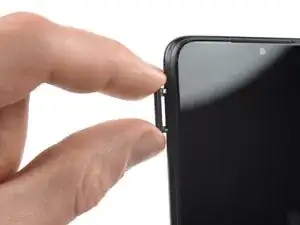

  2. 6Ojcsohymab6VbAu
    6Ojcsohymab6VbAu
    DVJYyCFouTFsOhY5

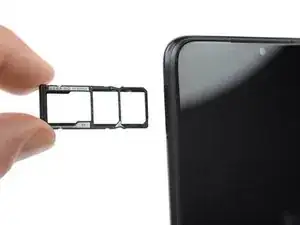

    • Entferne den SIM-Karteneinschub aus dem Smartphone.

    • Achte beim Wiedereinsetzen der SIM-Karte darauf, dass sie korrekt im Einschub ausgerichtet ist.

    • Eine dünne Gummidichtung um den SIM-Einschub bietet Schutz vor Wasser und Staub. Wenn diese Dichtung beschädigt ist oder fehlt, ersetze die Dichtung oder den gesamten SIM-Einschub, um die internen Komponenten des Smartphones zu schützen.

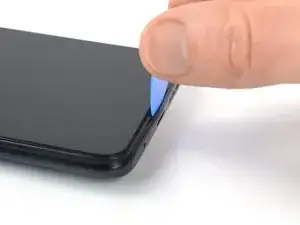

  3. cqdn5VPvbMF4dJFi
    cqdn5VPvbMF4dJFi
    Epc2IXVeUErG1QqS
    J4wvWxJrFH5ZFigr

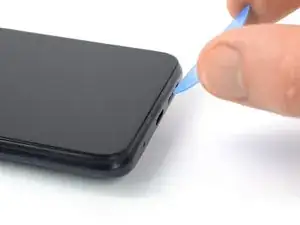

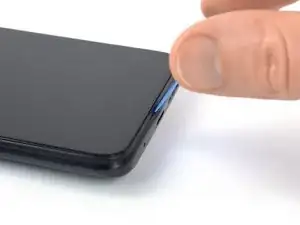

    • Die Rückabdeckung des Redmi Note 9T ist um den Kamera-Ausschnitt herum mit Clips und etwas Kleber befestigt. Das Lösen der Clips erfordert möglicherweise etwas Kraft.

    • Setze ein Plektrum in einem steilen Winkel zwischen die Displayeinheit und die Rückabdeckung und zwar dort, wo sich der Ladeanschluss befindet. Dies erfordert eventuell etwas Kraft.

    • Achte darauf, dass du das Plektrum zwischen die Rückabdeckung und den Displayrahmen einsetzt, um zu vermeiden, dass das Display vom Rahmen abgelöst wird.

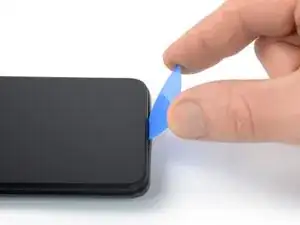

  4. he211Misi2x5Umpj
    he211Misi2x5Umpj
    mtsS5DurQUlQF1os

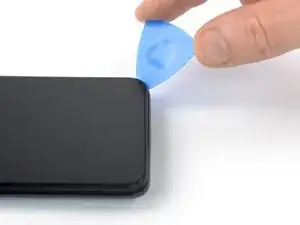

    • Schiebe das Plektrum zur unteren rechten Ecke, um die Kunststoffclips zu lösen, mit denen die Rückabdeckung befestigt ist.

    • Lasse das Plektrum in der unteren rechten Ecke stecken, damit die Clips nicht wieder einrasten.

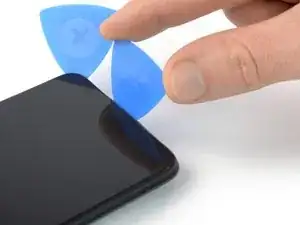

  5. IrbQbYh1mOMdQsOf
    IrbQbYh1mOMdQsOf
    ViSmk1VsZQfyfEN2

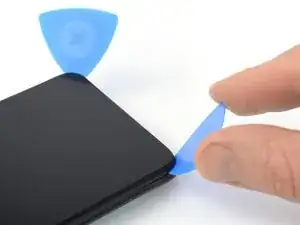

    • Setze ein zweites Plektrum in einem steilen Winkel an der Unterkante deines Smartphones ein.

    • Schiebe das Plektrum zur unteren linken Ecke, um die Kunststoffclips zu lösen.

    • Lasse das Plektrum in der unteren linken Ecke stecken, damit die Clips nicht wieder einrasten.

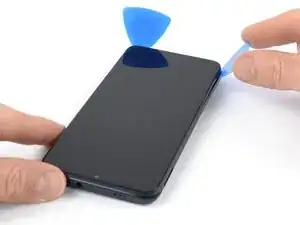

  6. t4QDrDieDUOyZrtO
    t4QDrDieDUOyZrtO
    gJI2aeApVYZnjUMp
    losHoWTMbif6YMbe

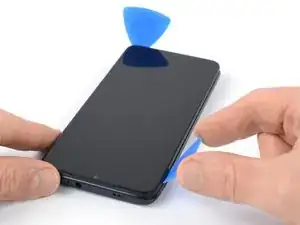

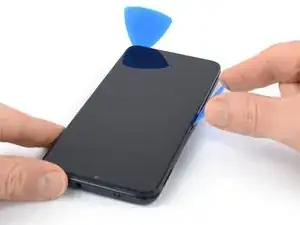

    • Schiebe das Plektrum von links unten an der linken Kante des Smartphones entlang, um die Kunststoffclips zu lösen.

    • Lasse das Plektrum in der oberen linken Ecke stecken, damit die Clips nicht wieder einrasten.

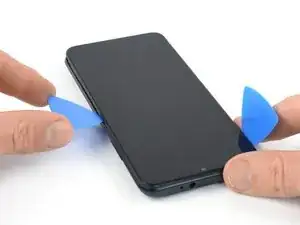

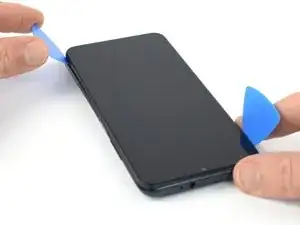

  7. 4Dl3FTcxoFNGyQ12
    4Dl3FTcxoFNGyQ12
    n6XEdGuPaX4GbFPg
    2HE12yj3B6XRPwhe

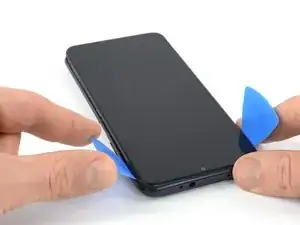

    • Schiebe das Plektrum von rechts unten an der rechten Kante entlang, um die Kunststoffclips zu lösen.

    • Lasse das Plektrum in der oberen rechten Ecke stecken, damit die Clips nicht wieder einrasten.

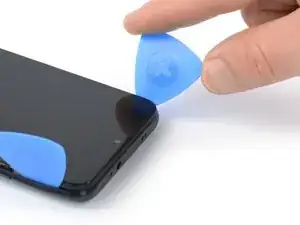

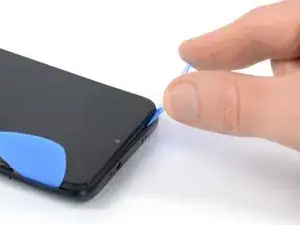

  8. hb2sZsmFbTKGaQhB
    hb2sZsmFbTKGaQhB
    pGmb2HreSAnbKliE

    • Schiebe das linke Plektrum um die obere linke Ecke, um die Kunststoffclips an der Oberkante zu lösen.

  9. Da5ItXgykJdUkOZM
    Da5ItXgykJdUkOZM
    5YABLW1aNOaTCMoS

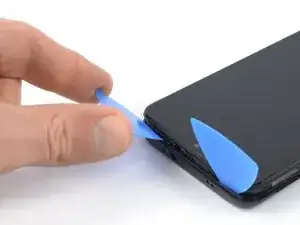

    • Schiebe das rechte Plektrum um die obere rechte Ecke, um die restlichen Kunststoffclips zu lösen.

    • Versuche noch nicht, die Displayeinheit ganz von der Rückabdeckung zu lösen, das Kabel des der Einschalt- und Lautstärketaste ist noch mit dem Motherboard verbunden.

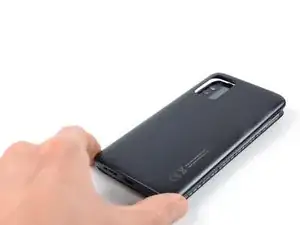

  10. hDwVCBNdDSwIZDun
    hDwVCBNdDSwIZDun
    r21ZhoppJf16hafs
    hyVCB5AHCw1ywkCU

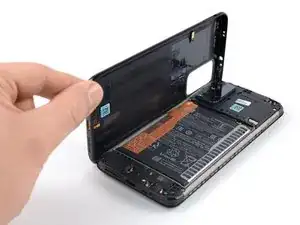

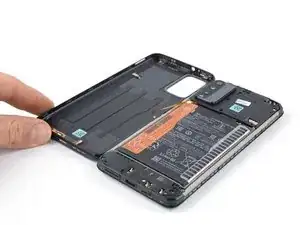

    • Klappe die Rückabdeckung vorsichtig zur linken Seite des Smartphones, so als würdest du ein Buch öffnen.

    • Achte dabei darauf, das Kabel der Einschalt- und Lautstärketaste nicht zu belasten.

    • Richte die Rückabdeckung beim Zusammenbau mit dem restlichen Smartphone aus und lasse es wieder in seine ursprüngliche Position einrasten.

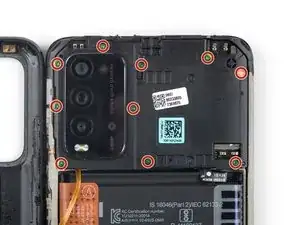

  11. 1RkjGsJacM3DJlJP

    • Benutze einen Kreuzschlitzschraubendreher, um die zehn 3,9 mm langen Schrauben zu entfernen, mit denen die Motherboard-Abdeckung befestigt ist.

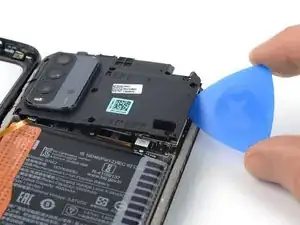

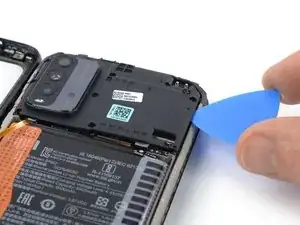

  12. av6OwHIH2ICPqIQj
    av6OwHIH2ICPqIQj
    Vn2foJIPUBKovIXJ
    YeRPAexmYMSRelh1

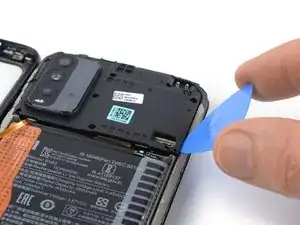

    • Setze ein Plektrum unter die untere rechte Kante der Motherboard-Abdeckung.

    • Schiebe das Plektrum an der rechten Kante der Motherboard-Abdeckung entlang, um die Kunststoffclips zu lösen.

    • Drehe das Plektrum seitwärts, um die Motherboard-Abdeckung hochzuhebeln.

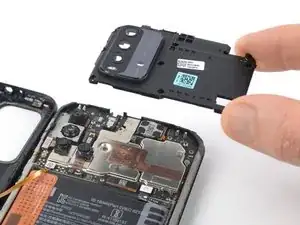

  13. FKitW1NytWeaLN4r
    FKitW1NytWeaLN4r
    RfRYWG6AhCvltg4V

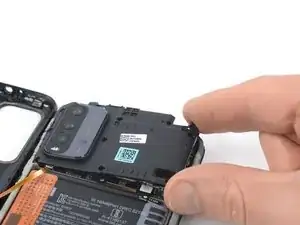

    • Entferne die Motherboard-Abdeckung.

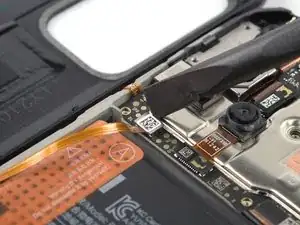

  14. jUIlQdXmJt5gkCOt
    jUIlQdXmJt5gkCOt
    CJAxvdSaONlxWcde

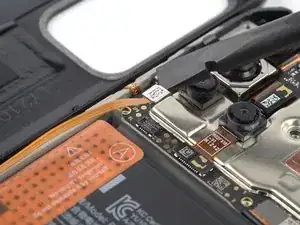

    • Benutze einen Spudger, um das Kabel des Home Buttons und des Lautstärkereglers abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.

    • Um solche Steckverbinder wieder anzubringen, bringe ihn in die richtige Position und drücke dann vorsichtig auf eine Seite, bis er dort einrastet. Wiederhole das auf der anderen Seite. Drücke dabei nicht auf die Mitte. Wenn der Steckverbinder nicht in der richtigen Position ist, können die Pins verbogen werden, was zu irreparablen Schäden führt.

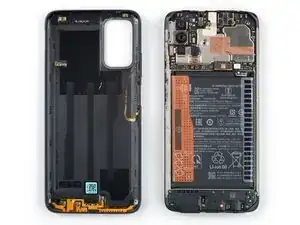

  15. VxGdNoDEigM4H6Ok

    • Löse die Rückabdeckung vom restlichen Smartphone ab.

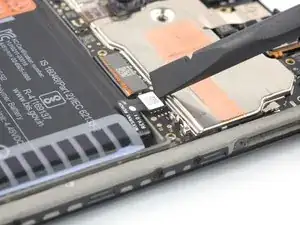

  16. G3T1OOHfyCHPmukd
    G3T1OOHfyCHPmukd
    MA3nUNhdoOZeGSKc

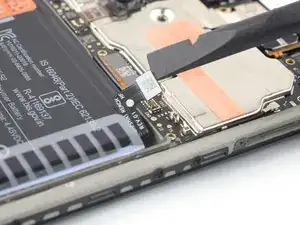

    • Benutze einen Spudger, um das Akkukabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
