Einleitung
Wenn dein Alan 48 Excel schlechten Empfang hat oder gar keinen Empfang mehr hat, solltest du das Transistor Empfangsteil Q104 prüfen und ggf ersetzen.
Werkzeuge
-
-
Zuerst mal: Strom weg! Zieh den Stecker und mach das Gerät aus.
-
Dann schnapp dir deinen Schraubendreher und mach die Schrauben am Gehäuse los.
-
Heb das Gehäuse vorsichtig ab und leg's zur Seite.
-
-
-
Zeit für Kontaktspray und Pinsel! Sprüh die Verbindungen ordentlich ein.
-
Ein paar Minuten warten, dann mit nem sauberen Tuch die Reste wegwischen.
-
-
-

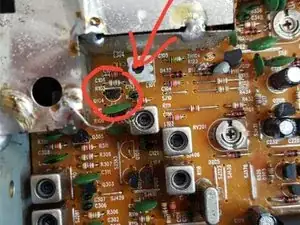

Finde den Transistor "Q104 (KTK 161)" auf der Platine. Hier ist er:
-
Nimm dein Multimeter und prüfe den Transistor. Wenn er defekt ist, muss er ausgetauscht werden.
-
-
-

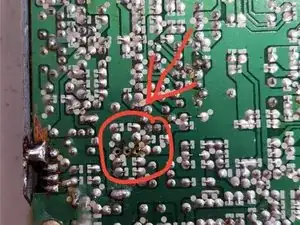

Um den Transistor auszutauschen, löte die Verbindungen vorsichtig ab. Hier musst du ansetzen:
-
Setze den neuen Transistor ein und löte ihn fest.
-
Überprüfe die Verbindungen mit dem Multimeter, um sicherzugehen, dass alles passt.
-
-
-
Gehäuse wieder drauf und die Schrauben festziehen.
-
Stecker rein, Gerät an.
-
Testen, ob der Empfang jetzt besser ist.
-
Das war’s! Mit diesen Schritten sollte dein Alan 48 Excel wieder top Empfang haben. Wenn nicht, kann es sein, dass eine größere Reparatur nötig ist.
