Aluprofil Rahmen Zusammenbau

Geschrieben von: Priscilla Schlageter
  • Kommentare: 0
Aluprofil Rahmen Zusammenbau

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

2 Stunden

Einleitung

  1. 2QxK2qVCn2ecItuf

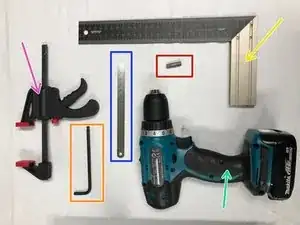

    • Akkubohrer

    • Stahlwinkel

    • T40 Bit

    • Masstab

    • 5mm Inbusschlüssel

    • Schraubzwinge

  2. bVXHGWvFgYOP4kxR

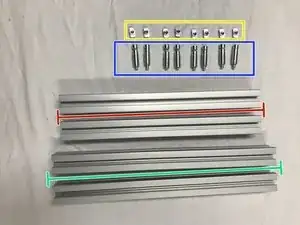

    • 8 x Hammermutter B-Typ Nut 8 [M6]

    • 8 x T-Matikverbinder für und 8 x M6x35 Zylinderschraube

    • 2 x 320mm Aluprofil 30 B-Typ Nut 8

    • 2 x 360mm Aluprofil 30 B-Typ Nut 8

  3. oFKa6ZS1hSRqjnEq
    oFKa6ZS1hSRqjnEq
    BhUShEmnZsII3EHb
    NjO15SBY2Luwo34k

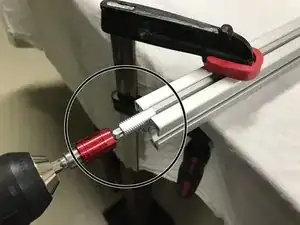

    • Aluprofil befestigen und den Verbinder mit dem Akkubohrer dem Uhrzeigersinn ins Aluprofil drehen. Dazu ein T40 Bit verwenden.

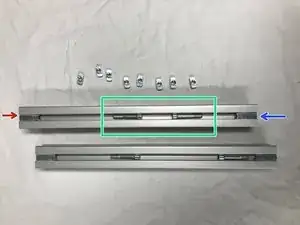

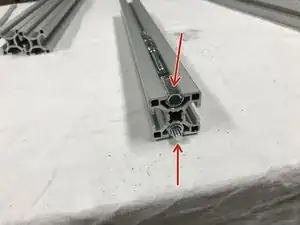

    • 2 Verbinder jeweils in der gegenüberliegenden Nut eindrehen.

    • Wichtig: bevor die Verbinder auf der anderen Seite eingedreht werden, die mitgelieferten Schrauben in die Nut einführen.

    • 2 Verbinder in der gleichen Nut am anderen Ende des Profils eindrehen

  4. jBBS4xyVYIwxht2x
    jBBS4xyVYIwxht2x
    uZmuI2TfdkZhf6BQ
    bGuLYpFPlTtNpPnU

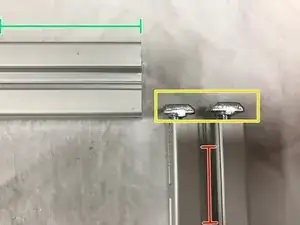

    • Nutsteine an den Schrauben des Aluprofil (320mm) befestigen und ins grössere (360mm) Aluprofil reinschieben.

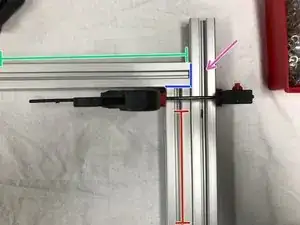

    • Mithilfe eines zusätzlichen Aluprofils (Länge spielt keine grosse Rolle) und einer Schraubzwinge das kleinere Aluprofil am "Hilfsaluprofil" befestigen.

    • Das längere Aluprofil in einem rechten Winkel zu den beiden anderen Aluprofilen zuschieben.

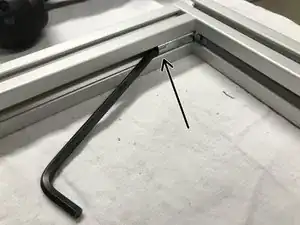

    • Die Schraube des Verbinders mit dem 5mm Inbusschlüssel anziehen.

  5. D1nkqXX6k16WYnaQ

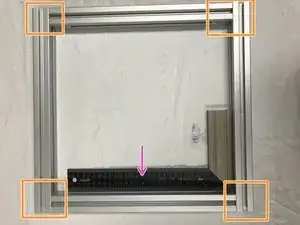

    • "Schritt 4" viermal wiederholen damit aus den 4 Aluprofil ein Quadrat gebildet wird.

    • Mit dem Winkelwerkzeug überprüfen ob ein rechter Winkel vorhanden ist.

  6. 4HJFAYUYuTPmkL6R

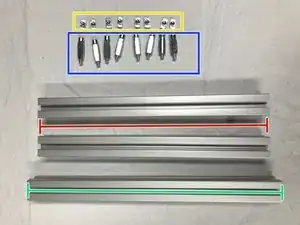

    • 8 x Hammermutter B-Typ Nut 8 [M6]

    • 8 x T-Matikverbinder für und 8 x M6x35 Zylinderschraube

    • 2 x 330mm Aluprofil 30 B-Typ Nut 8

    • 1 x 360mm Aluprofil 30 B-Typ Nut 8

  7. B1xsgAHqIm4kxWNP
    B1xsgAHqIm4kxWNP
    y6omIYS2LLfrMBKn

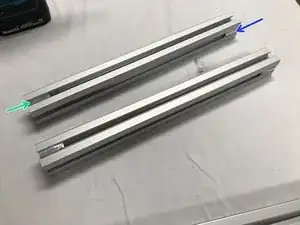

    • Aluprofil befestigen und den Verbinder mit dem Akkubohrer dem Uhrzeigersinn ins Aluprofil drehen. Dazu ein T40 Bit verwenden.

    • 2 Verbinder jeweils in der gegenüberliegenden Nut eindrehen.

    • am anderen Ende des Profils 2 Verbinder in die andere Nut eindrehen

    • Die Verbinder oben und unten am Aluprofil befinden sich nicht in der gleichen Nut.

  8. A5jOhISgZi35NcmV

    • Die Anweisungen von Schritt 4 wiederholen und ein "U-Form" bilden.

    • Mit dem Winkelwerkzeug überprüfen ob ein rechter Winkel vorhanden ist.

  9. m4QFBHwn2hiGN2gg
    m4QFBHwn2hiGN2gg
    VWbVVyEuFeELDBMS

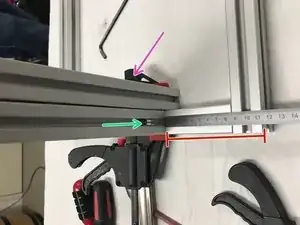

    • U-Form bei 114mm platzieren

    • Hilfsprofil mit Schraubzwingen an Aluprofil befestigen

    • Die Schraube des Verbinders mit dem 5mm Inbusschlüssel anziehen.

    • Das Ganze auf der anderen Seite wiederholen

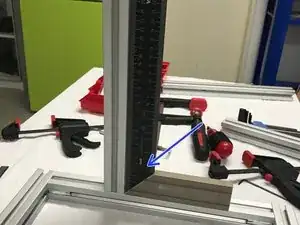

    • mit dem Stahlwinkel überprüfen ob ein rechter Winkel besteht.

Abschluss

Der Aluprofilrahmen ist nun fertig zusammengebaut.
