Einleitung

Die Hauptfunktion des Echo Show ist die Möglichkeit mit dem Display zu interagieren. Wenn dein Display also kaputt ist, Zufällige Linien anzeigt oder einfach nicht funktioniert, muss es ersetzt werden.

  1. 2ijjSiCpWkvNFx6I
    2ijjSiCpWkvNFx6I

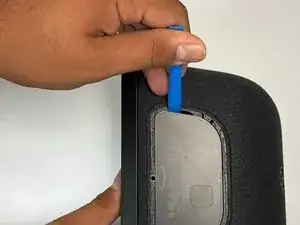

    BB2uNYwLgXVXSgfC
    ltcsbLaACISyxycK

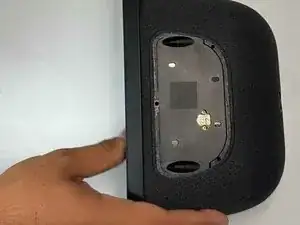

    • Verwende ein Hebelwerkzeug.

    • Er ist mit Klebstoff befestigt und wird sich mit einigem vorsichtigem Hebeln lösen.

    • Verwende ein Plektrum, um die Abdeckung zu entfernen.

  2. XOMmduJYvG4jJhos
    XOMmduJYvG4jJhos
    6cb6OXRVoPpb6YrQ

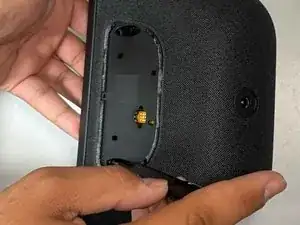

    • Verwende einen Torx TR8 Schraubendreher, um die zwei 2cm langen Schrauben zu lösen.

  3. NhAObttuBjMKRRqI
    NhAObttuBjMKRRqI
    KQWDuDJgCqHRwPSF

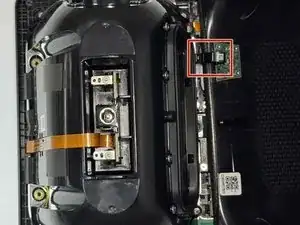

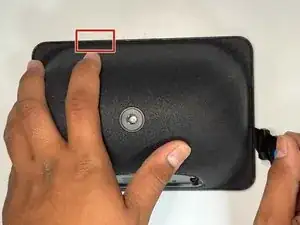

    • Führe einen Jimmy in die Lücke zwischen Display und Chassis ein.

    • Heble um den Perimeter herum, bis sich das hintere Gehäuse löst.

    • Sei vorsichtig, das Flexkabel im Bereich oben links des Bildschirms nicht zu beschädigen.

    • Entferne das hintere Gehäuse.

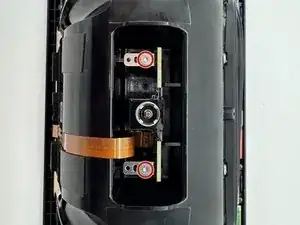

  4. hQyfTH5VccRufPOO
    hQyfTH5VccRufPOO
    IaLUhESaVLgEPeJt
    4TUPGweXVGJyefVn

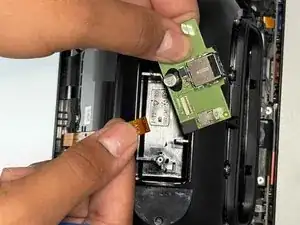

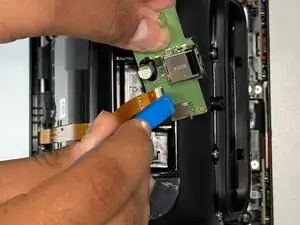

    • Verwende einen Torx TR6 Schraubendreher, um die zwei 5mm langen Schrauben zu entfernen, welche die Stromversorgungsplatine befestigen.

    • Hebe das Board vorsichtig heraus, ohne das Flexkabel zu belasten.

    • Verwende ein Öffnungswerkzeug, um den Arm des schwarzen ZIF Verbinders zu heben.

    • Löse das Flexkabel.

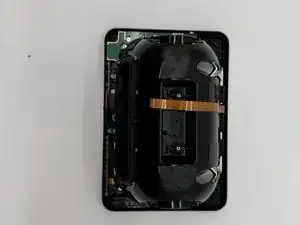

  5. sXGWYusAdWKFPTbr
    sXGWYusAdWKFPTbr
    jAb5s2sviIfNohMN
    AORh5f56jEZyZIEY

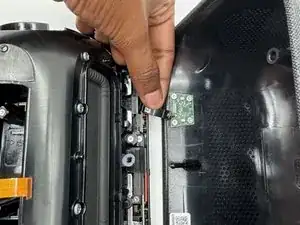

    • Kippe das Gehäuse vorsichtig in Richtung des oberen Gerätes und löse die Flexkabel von der Platine auf dem Gehäuse.

    • Kippe es nicht zu viel, um das Kabel oder den Verbinder nicht zu beschädigen.

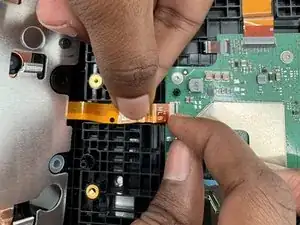

  6. i2MlBXfoKYYBP3X3
    i2MlBXfoKYYBP3X3

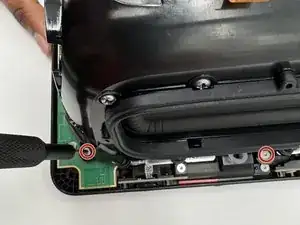

    GCXWFdbApnQGCgcE
    JhIbTgMVePbXpAWk

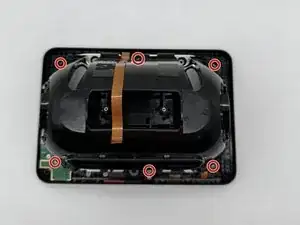

    • Verwende einen TR6 Schraubendreher, um die sechs 7mm Schrauben, um den Lautsprecher herum, zu entfernen

    • Kippe die Lautsprecherbaugruppe vorsichtig in Richtung des Flexkabels.

    • Das Flexkabel ist sehr fragil und kann beschädigt werden, wenn es in irgendeine andere Richtung bewegt wird.

    • Klappe die schwarze Lasche am Stecker in Richtung Kabel auf und ziehen Sie vorsichtig.

    • Ziehe die Lasche nicht mit zu viel Kraft nach oben, da sie einfach brechen kann und das Kabel nicht mehr richtig angeschlossen ist.

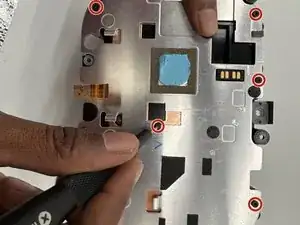

  7. qthLDDYvaESoAn5d
    qthLDDYvaESoAn5d
    A1PJ4UFHuhnNK2gM
    dmv5RtYUEMhMVgOM

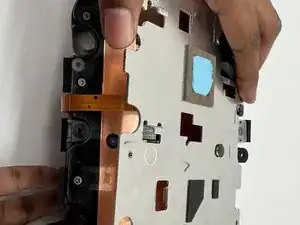

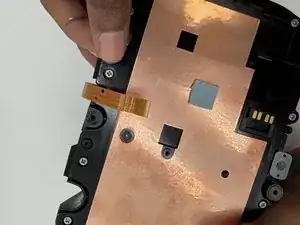

    • Verwende einen Torx TR6 Schraubendreher um die acht 9mm Schrauben zu entfernen, die die Metallhalterung befestigt.

    • Hebe die Metallhalterung vorsichtig ab.

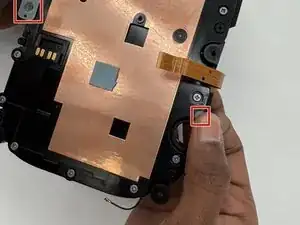

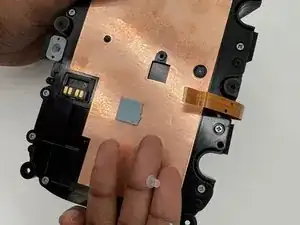

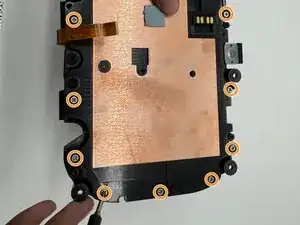

  8. sioUiLnhm5OslpVH
    sioUiLnhm5OslpVH
    CDEshZQaVCG1r2k2
    ucQRlgLTsAXBghTb
    • Entferne die zwei Gummistopper.

    • Entferne alle 14 Schrauben mit einem #1 Kreuzschlitzschraubendreher.

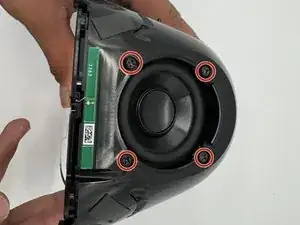

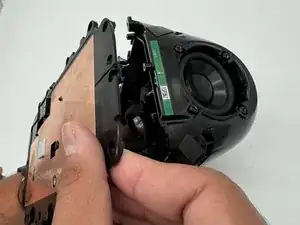

  9. AmHOipHEVSAasJgu
    AmHOipHEVSAasJgu
    F4AgGZi1RUwaBiDI
    jRMQlEVFTvWVqtf6

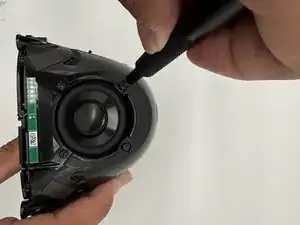

    • Verwende einen #1 Kreuzschlitzschraubendreher, um die vier 1,3cm langen Schrauben zu lösen, die die Lautsprecher befestigen.

    • Ziehe die Kunststoffplatte in Richtung Antennenkabel.

    • Dort ist ein kleines Antennenkabel, bei dem es einfach ist, das Lötzinn abzureißen, hebe also vorsichtig.

    • An der Längsseite des Gehäuses befinden sich 8 Schrauben, dahinter verbirgt sich jedoch kein Lautsprecher, so dass diese nicht entfernt werden müssen.

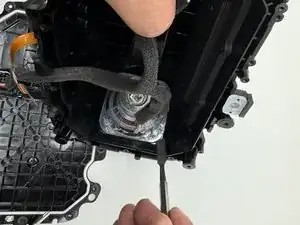

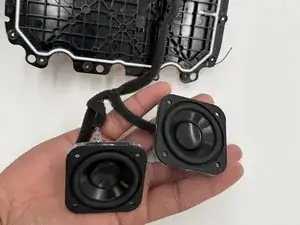

  10. JvynA2rIoTXHZJKH
    JvynA2rIoTXHZJKH
    WWt6ThA5OBFDoq3M
    • Heble die Lautsprecher vom Gehäuse mit einem Spudger.

    • Die Lautsprecher sind mit einem federbelasteten Stiftstecker verbunden, der mit industriellem Heißkleber am schwarzen Kunststoff befestigt ist. Sie können den Kleber zwar erhitzen, um ihn zu entfernen, der Kunststoff kann jedoch schmelzen und/oder sich verformen, weshalb wir dies nicht empfehlen würden.

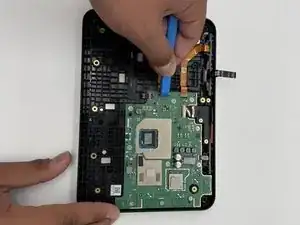

  11. wFmyksAhIJ4HYNWK
    wFmyksAhIJ4HYNWK
    pH6LZWFCcSQPxNif

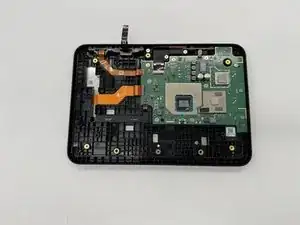

    SklQ15ntXYKJdKpy

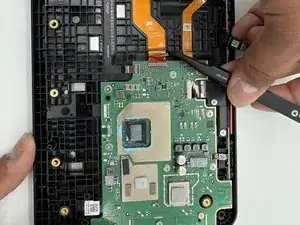

  12. KlVG5At5vboD6TmF
    KlVG5At5vboD6TmF

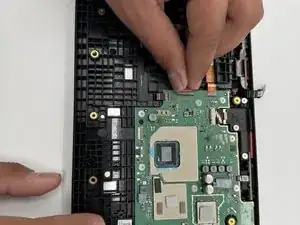

    cUMnrephiqIDajQE
    • Verwende eine Pinzette, um die Flexkabel aus ihren Anschlüssen.

    • Die Kabel sind empfindlich; Ziehe vorsichtig an ihnen!

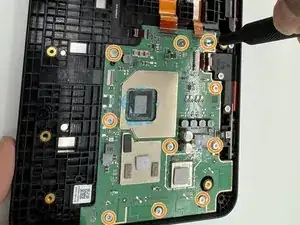

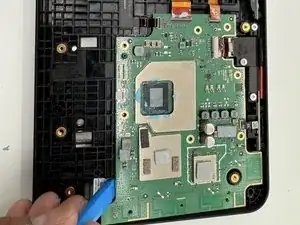

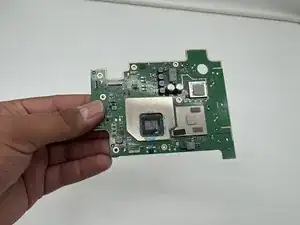

  13. 6Qac3QZjXmCZa3xm
    6Qac3QZjXmCZa3xm
    NRnIjPhcuN5ZpIwj
    LFqmYQTnWxLTSnhH
    • Löse alle 10 5mm Schrauben auf dem Mainboard mit einem Torx TR6 Schraubendreher.

  14. eO5JJ6jWBVLX4Ds4
    eO5JJ6jWBVLX4Ds4
    HyfuajqWDJJtTTsm
    PcGKPVLmYslOAMUK

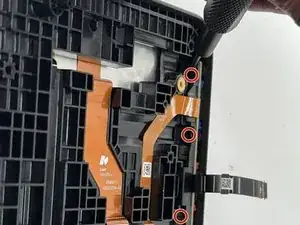

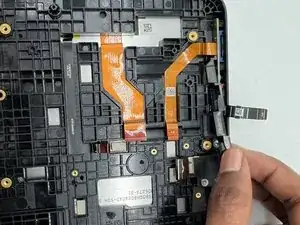

    • Entferne die drei 6mm schrauben, welche das Board festhalten, mit einem Torx TR4 Schraubendreher.

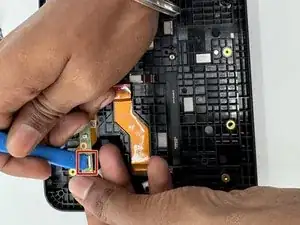

  15. GQZeMNOiYr2jELEH
    GQZeMNOiYr2jELEH
    KBSk4HnlYDFss3Gm
    Q5OHRxiGweFwIhuo

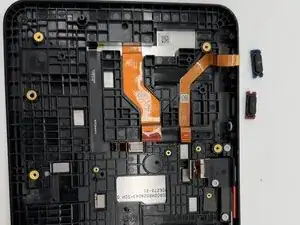

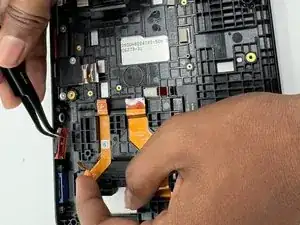

    • Verwende ein Öffnungswerkzeug, um den Arm des ZIF Verbinders hochzudrücken, welcher das Flexkabel befestigt.

    • Sei vorsichtig mit dem Flexkabel!

    • Verwende eine Pinzette, um beide Tasten aus dem Gehäuse zu entfernen.

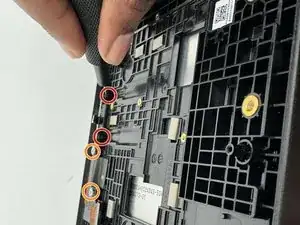

  16. esaSQ1ZOGME64ipy
    esaSQ1ZOGME64ipy
    Ue3tMH3vYJQlZdAt
    • Löse die drei 6mm Schrauben mit einem Torx TR4 Schraubendreher.

    • Entferne die oberen Knöpfe.

    • Löse die zwei 7mm Schrauben mit einem Torx TR6 Schraubendreher.

    • Entferne die Kamera.

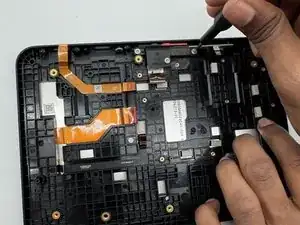

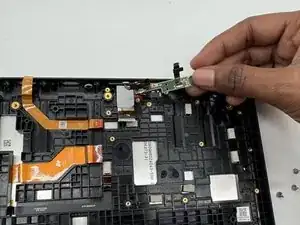

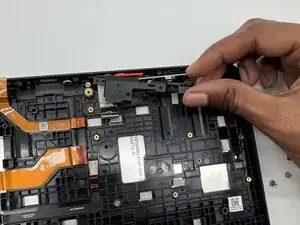

  17. nCnYt1tflCReLTri
    nCnYt1tflCReLTri
    fMmF5KicASSx5idl
    qqOFUFkeZxRv1JOM
    • Entferne die Plastikabdeckung.

    • Entferne den Knopf und die Kamera.

    What if we ripped the ribbon cable? Crown IO-MLB

    John C Baker III -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge der Anleitung in Umgekehrter Reihenfolge.
