Anker Soundcore Life Q30 - Akku austauschen

Geschrieben von: Jalen Juzeszyn
  • Kommentare: 5
Anker Soundcore Life Q30 - Akku austauschen

Schwierigkeitsgrad

Schwierig

Schritte

7

Zeitaufwand

45 Minuten

Einleitung

In dieser Anleitung wird dir gezeigt, wie man den Akku in den Anker Soundcore Life Q30 Kopfhörern austauscht. Der Akku ist das Bauteil, welches für die Stromversorgung vom Gerät verantwortlich ist; ein defekter Akku kann also dafür sorgen, dass die Kopfhörer nicht lange benutzbar sind, oder sich garnicht einschalten lassen.

Um den Akku zu ersetzen benötigst du einen passenden Ersatzakku und Werkzeug zum Löten.

Bevor du loslegst, stelle sicher, dass die Kopfhörer abgeschaltet und nicht mit einer externen Stromquelle verbunden sind.

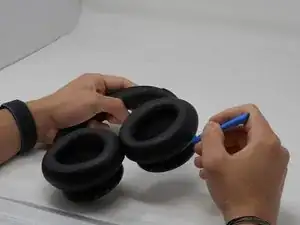

  1. MFbPvrPJWnAafMKl
    MFbPvrPJWnAafMKl
    3fWaoYPfNiHr2bNv

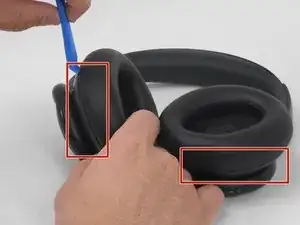

    • Richte die Kopfhörer so aus, dass die Lautsprecher vor dir liegen.

    • Stelle das Scharnier so ein, dass die Lautsprecher nach oben zeigen.

    • Stelle sicher, dass die Kante, an der das Ohrpolster mit dem Rest der Hörer verbunden ist, leicht erreichbar ist.

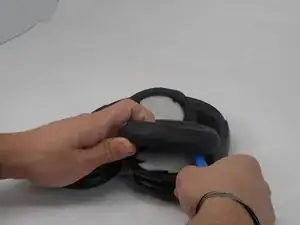

  2. Ch2fJ44SjHwaXasZ

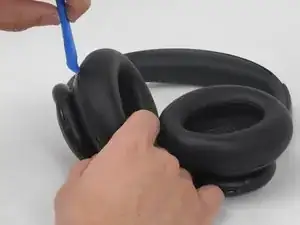

    Ch2fJ44SjHwaXasZ
    56vVcntGuIU44hEq

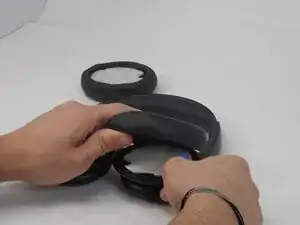

    ViMNYRmXZTNi141i

    • Halte die Seite mit dem defekten Lautsprecher mit der einen Hand so, dass du mit der anderen Hand das Hebelwerkzeug aus Plastik in die Kante am Ohrpolster führen kannst.

    • Hebele vorsichtig das Ohrpolster von dem Gehäuse ab.

    • Falls du die andere Seite auch reparieren musst, wiederhole den Schritt auf der anderen Seite.

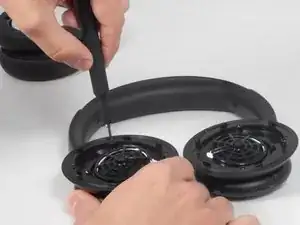

  3. 1m6gCfhXHdenG3NX
    1m6gCfhXHdenG3NX

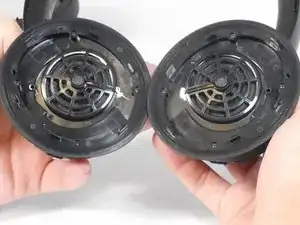

    YKopSMaC1EZ1tCKi

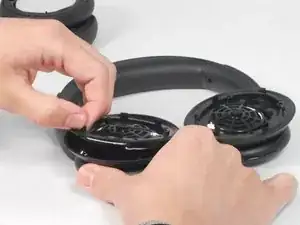

    pFcSbLXXMMYoJ6YT

    • Entferne die vier 5,7 mm Kreuzschlitzschrauben #00, mit denen die Abdeckung befestigt ist.

    • Nimm die Lautsprecher von dem Gehäuse ab.

    • Wenn du damit Probleme hast, kannst du Pinzetten nehmen um besser zu greifen.

  4. NooXcLpcJlNTZOfI

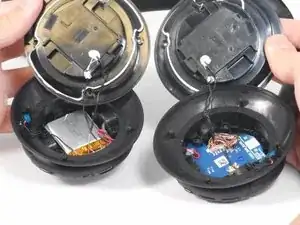

    NooXcLpcJlNTZOfI

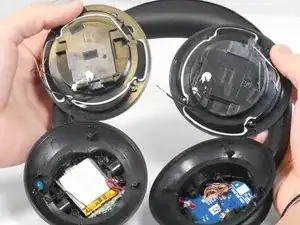

    3jXlLZifPOfpyfyU

    • Hebe die Lautsprecher aus dem Gehäuse.

    • Löte die Kabel der Lautsprecher von der Platine ab.

    • Merke dir wie die Kabel verbunden waren, da du später den Ersatz wieder festlöten musst.

    Removing the wires from the circuit board seems to be close to impossible in my case. They covered all the solder joints in some special kind of transparent glue that doesn't really melt even when you apply 350°C. I'm pretty sure there is no technical advantage in doing so and this is purly to prevent people from easily swapping the drivers.

    Frieder Schrempf -

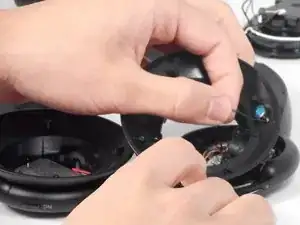

  5. i5yJ4grduaA5tFJR

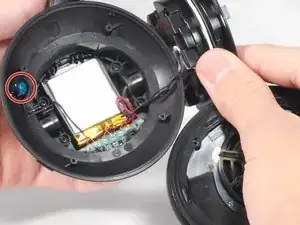

    i5yJ4grduaA5tFJR
    IAObdKVFXnxPseMF
    L4awiS6GaPhMovRU

    • Ziehe das Mikrofon (das runde, blaue Teil) am roten Kabel mit dem schwarzem Gummimantel aus seinem Anschluss im Gehäuse heraus.

    • Merke dir, wo das Mikrofon eingebaut war, um später beim Zusammenbau keine Probleme zu haben.

    • Das Kabel selbst ist mit dem Akku verbunden, und wird trennt den Akku vom Außenteil der Ohrmuschel.

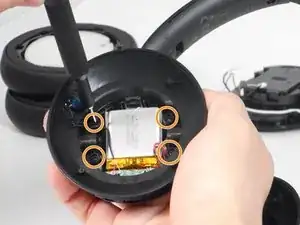

    • Entferne die vier 5,7 mm Kreuzschlitzschrauben #00, mit denen die Ohrmuschel am Rahmen der Kopfhörer befestigt ist.

    • Nimm die Ohrmuschel vom Rahmen ab.

    Unscrew the four 5.7 mm screws with a Phillips #00 screwdriver connecting the earcup to the headphone’s frame.

    Six 5.7 mm screws

    Igor Yakovlev -

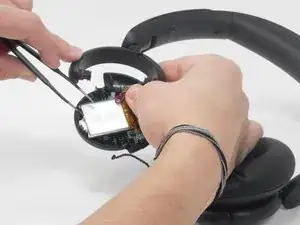

  6. IQJuLkQWPAq2C2Na

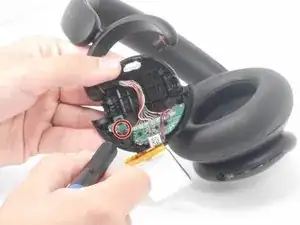

    IQJuLkQWPAq2C2Na
    SNFYSDVPlNkeNLMe

    • Entferne die 5,7 mm Kreuzschlitzschraube #00, mit denen die grüne Platine befestigt ist.

    • Hebele vorsichtig die grüne Platine und Akku aus der Ohrmuschel.

    • Der Akku könnte festgeklebt sein, weshalb man ein wenig Kraft oder Isopropylalkohol benötigt, um ihn zu entfernen.

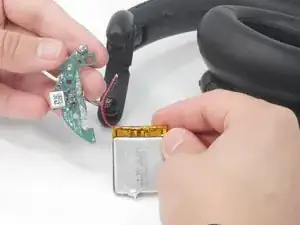

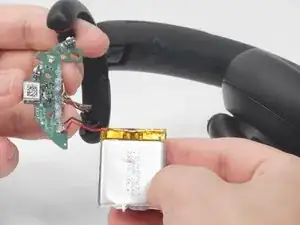

  7. mFi1J4ndBkDZLKij
    mFi1J4ndBkDZLKij
    H5FMjWmLSNy1qesU

    • Wenn du dieser Anleitung folgst um an die Knöpfe heranzukommen, ignoriere diesen Schritt.

    • Löte die Kabel vom alten Akku von der Platine ab.

    • Merke dir die Polarität der Kabel, damit du den neuen Akku genauso wieder einbauen kannst.

    I can't believe you left out the most important part. What are the dimensions and mAh capacity of the Battery. Where can we order one? I certainly don't want to begin this job without having a replacement battery, ready to be installed.

    Ron Cerrato -

Abschluss

Ab hier musst du den neuen Akku einlöten und den Schritten rückwärts folgen, um die Kopfhörer wieder zusammenzusetzen.

Tinte & Feder

Jalen Juzeszyn

Mitglied seit: 15/02/24

426 Reputation

2 Kommentare

donde se compran las baterías?

Branly Saul -

The batteries dimensions are 35x30mm i had great difficulty finding this size and just went for a 750Mah one. Which was too long. There really is no wiggle room on any axis!

Also, most everything is glued in, the microphone on the side is pretty much impossible to remove without causing permanent damage. I dissembled to step 4. Then VERY carefully pried the battery out (Which is also glued in) mine was already pretty swollen. And i replaced the battery with that of an old Vape. It works but its hacky and ill advised probably. So make sure you get the right size before you disassemble them.

Alice Inesophet -
