Anki Cozmo Lautsprecher tauschen

Geschrieben von: Marisa Gay
  • Kommentare: 7
Anki Cozmo Lautsprecher tauschen

Schwierigkeitsgrad

Mittel

Schritte

16

Zeitaufwand

20 - 40 Minuten

Einleitung

Wenn sich der Klang des Anki Cozmo dumpf anhört oder gar kein Ton kommt, muss möglicherweise der Lautsprecher ausgetauscht werden. Diese Anleitung zeigt, wie das geht. Der Lautsprecher befindet sich im Kopf des Cozmos. Schalte den Roboter vor Reparaturbeginn aus und trenne ihn von der App ab.

Warnung: sei bei der Arbeit vorsichtig, verletze dich nicht an scharfen Kanten, achte auf deine Fingernägel.

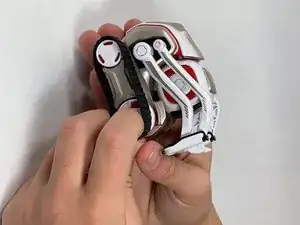

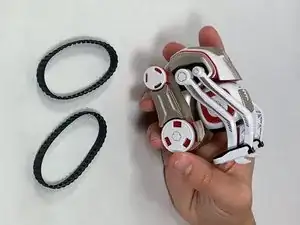

  1. BVGwjCnOliNBusPg
    BVGwjCnOliNBusPg
    5YIWpHnNPC1pIWNZ

    • Ziehe die beiden schwarzen Gummiketten vorsichtig mit den Fingern von den Rädern ab.

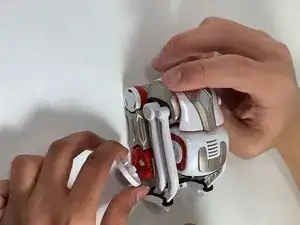

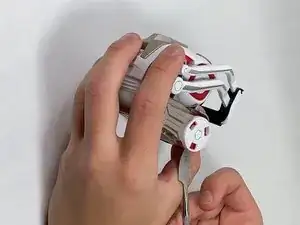

  2. o52DyfXwnHCTIQt5
    o52DyfXwnHCTIQt5
    WUJfX21EpOBOhIWW

    • Entferne die weißen Radkappen von jedem der vier Räder, indem du sie mit dem Metallspudger abhebelst.

    • In diesem Schritt werden vier weiße Radkappen entfernt.

    Note: The hubcaps are the same color of your Cozmo. My Cozmo is black to gray, but the one from the creator shows a white Cozmo.

    Logan Bovan -

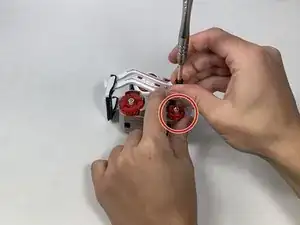

  3. SGNaFBANfYqlfHS4

    • Entferne die 7,5 mm lange JIS-Schraube #1 in der Mitte bei jedem der vier roten Räder.

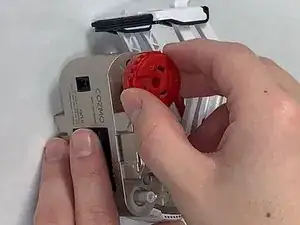

  4. SKrRLF6hwPIqOWue

    • Ziehe die vier roten Antriebsräder über den Achsen mit den Fingern ab.

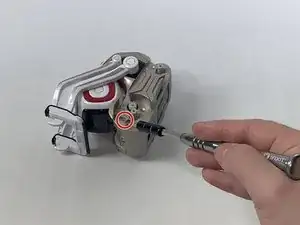

  5. xm2ZgH1AoAPHFrdC

    • Entferne die 5,5 mm lange JIS-Schraube #1 an der rechten Seite des goldfarbenen Antriebsgehäuses.

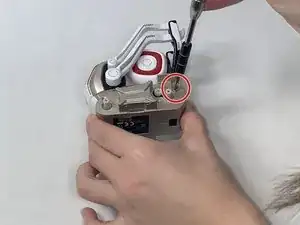

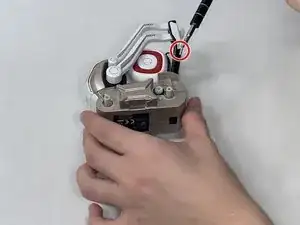

  6. VSaXHhbeInCuGANc
    VSaXHhbeInCuGANc
    IxCHyQhMmLXRjr6F

    • Entferne die 5,5 mm lange JIS-Schraube #1 an der linken Seite des goldfarbenen Antriebsgehäuses.

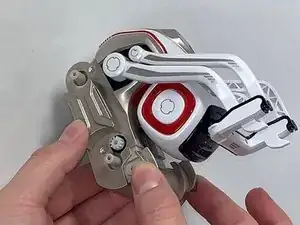

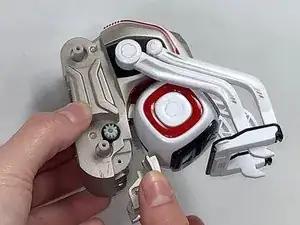

  7. fhfw2cYiwU2hJWxl
    fhfw2cYiwU2hJWxl
    tgb1tpPwmKZmZTgj

    • Entferne den vorderen goldenen Stoßfänger, indem du ihn mit den Fingern abziehst.

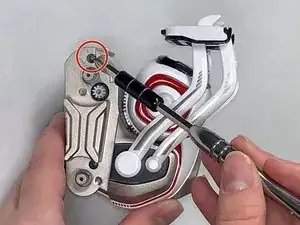

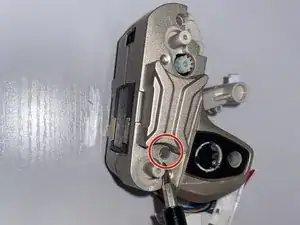

  8. yHSdvocfC4nvXnUC
    yHSdvocfC4nvXnUC
    3fMMJLTaVgISEULJ

    • Entferne mit einem JIS #0 Schraubendreher die beiden 5,5 mm Schrauben, die tief in der rechten Seite des goldfarbenen Antriebsgehäuses liegen.

    • Eine Schraube befindet sich beim Vorderrad, die andere Schraube beim Hinterrad.

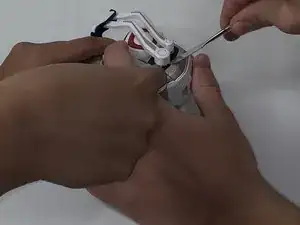

  9. kIAxTNqDvi3BHiOw
    kIAxTNqDvi3BHiOw
    ZGiOhLdlZwUUbPeF

    • Nimm zwei Metallspatel und heble die beiden weißen Arme an der rechten und an der linken Seite des Gehäuses ab.

    • Setze die Spatel mit der Spitze zwischen das Gehäuse und die Arme ein und drücke sie vom Gehäuse weg.

    • Am kurzen Arm an der rechten Gehäuseseite ist eine lange weiße Feder angebracht, die entlang der Mitte des Gehäuses verläuft.

    Steps 9 and 10 contain errors that will lead to broken parts of the robot.

    The upper arms (thin) must be pry off on both sides with metal spudgers. Then remove the white axis that connects them (what is called a spring here).

    And then you need to manually rotate the lower arms to the upper position (while slightly pulling them) until the latches are aligned with the corresponding slots in the case and the arms separate from the body. No force required.

    If you remove them with metal spudgers, you will leave marks on the case and break one or more of the latches.

    Nifty -

    YES this is the good method to avoid broken arm :

    The upper arms (thin) must be pry off on both sides with metal spudgers. Then remove the white axis that connects them (what is called a spring here).

    And then you need to manually rotate the lower arms to the upper position (while slightly pulling them) until the latches are aligned with the corresponding slots in the case and the arms separate from the body. No force required.

    Madcat -

    Do note that to release the upper arms you can see the latch holding the arm in place when looking in between where the axis for the lower arm is. There you can push it in gently to release the latch using a small flathead screwdriver. This way removing the white axis is a lot easier.

    Ronald -

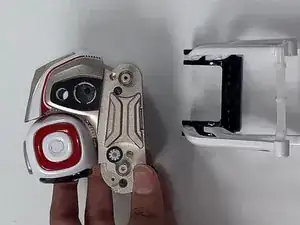

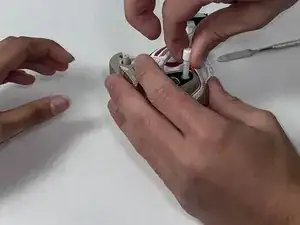

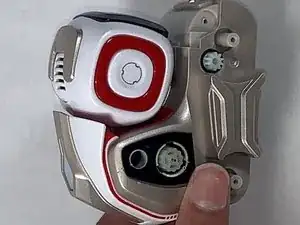

  10. dMu2cKPI6VTvtZKT
    dMu2cKPI6VTvtZKT
    vKTATuApSYP5AaLa
    GSCPypoMvGxuCenC

    • Ziehe die lange weiße Feder, die am kurzen Arm angebracht ist, mit den Fingern von der Mitte des Gerätes heraus und entferne sie.

    Steps 9 and 10 contain errors that will lead to broken parts of the robot.

    The upper arms (thin) must be pry off on both sides with metal spudgers. Then remove the white axis that connects them (what is called a spring here).

    And then you need to manually rotate the lower arms to the upper position (while slightly pulling them) until the latches are aligned with the corresponding slots in the case and the arms separate from the body. No force required.

    If you remove them with metal spudgers, you will leave marks on the case and break one or more of the latches.

    Nifty -

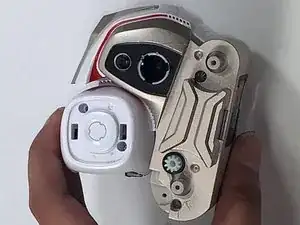

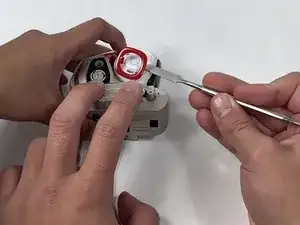

  11. muWHkXPhbSLAW5jX
    muWHkXPhbSLAW5jX
    RSFwt2t5CMf5QsjP

    • Löse die beiden roten quadratischen Blenden an beiden Seiten des weißen Kopfes mit einem Metallspatel ab.

  12. PpIoYaloxcwYGVFY

    • Entferne die beiden 5,5 mm langen JIS-#0-Schrauben auf der rechten Seite des weißen Kopfes.

  13. 6Mbu2Pmm3sXlF4Ge
    6Mbu2Pmm3sXlF4Ge
    UDVTkSuet5jFrlM3

    • Ziehe die rechte Seite des weißen Kopfes mit deinen Fingern hoch und entferne sie.

    • Entferne nicht die beiden Schrauben oder die beiden Federn an der linken Seite des weißen Kopfes.

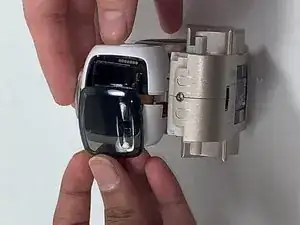

  14. ZH4dkUQLCNTPBVgr

    • Ziehe die schwarze Abdeckungscheibe an der linken Seite des Kopfes mit den Fingern heraus und löse sie ab.

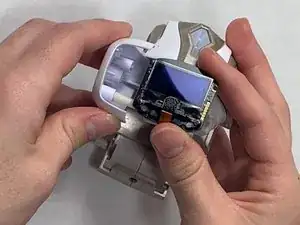

  15. 4umM6pecZQ3aeaDr

    • Ziehe die linke Seite des weißen Kopfes zusammen mit den beiden daran befestigten kurzen weißen Federn mit den Fingern ab und entferne sie.

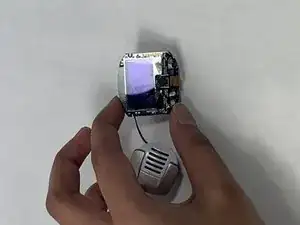

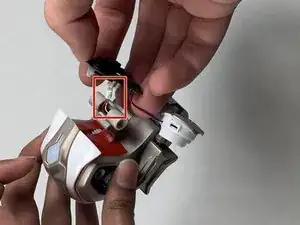

  16. sHvkeB5RJdJbOYWG
    sHvkeB5RJdJbOYWG
    NJSdUWSqHOnS2AID

    • Löse den kleinen weißen Stecker in der Mitte des Körpers mit den Fingern ab und trenne die schwarze LED Kameraplatte zusammen mit dem weißen und goldenen Lautsprecher ab.

    • Die Kamera und der Lautsprecher sind verbunden und werden gemeinsam entfernt.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
