Einleitung
Diese Anleitung zeigt, wie man den Kopfhörerstecker der Apple EarPods Kopfhörer ersetzt. Für diese Anleitung muss der Benutzer über ausreichende Lötkenntnisse verfügen. Wie bei allen Projekten, bei denen gelötet wird, solltest du dich vor den Dämpfen und der Hitze in Acht nehmen, die beim Ausführen dieses Projekts entstehen können. Die Apple EarPods sind sehr hochwertige Kopfhörer, aber sie sind recht teuer und können relativ einfach repariert werden. Diese Anleitung hilft den Benutzern, Geld zu sparen und den mit der Entsorgung dieser Kopfhörer verbundenen Abfall zu vermeiden. Bitte fahre mit dieser Anleitung fort, um zu erfahren, wie du deine Apple EarPods reparieren kannst.

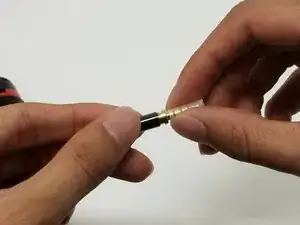

Ersatzteile
-
-

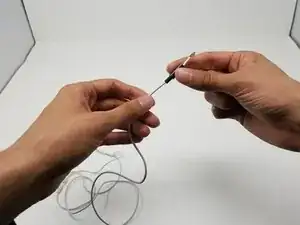

Schneide das Kabel in einer für den Kopfhörerbenutzer angenehmen Länge ab (am besten in der Nähe des alten Klinkensteckers).
-

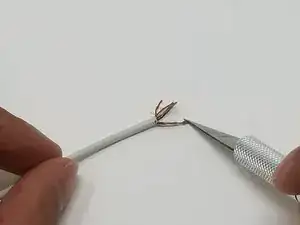

Entferne mit einer Abisolierzange etwa 1-2 cm der Isolierung vom Ende des Kabels.
-
-
-

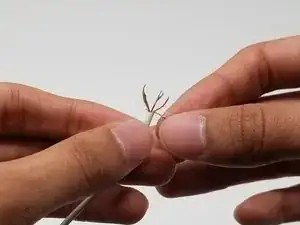

Trenne die einzelnen Adern voneinander.
-
Stelle sicher, dass 6 verschiedene Adern vorhanden sind: rot, grün, gold, rot-grün, gold-grün, rot-gold.
-
-
-

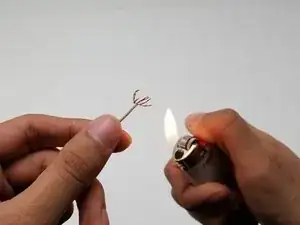

Entferne das Isolierwachs von den signalführenden Drähten mit einem Feuerzeug und/oder verwende ein Messer, um es abzureiben.
-
-
-

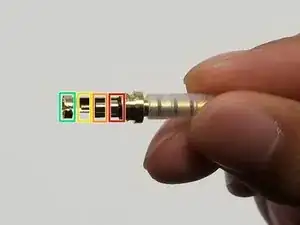

Löte die Adern an die Pole der Buchse, wie in den folgenden Schritten beschrieben. Die Pole sind im ersten Bild durch die Farbkästchen unterteilt dargestellt. Für die richtige Löttechnik benutze bitte: Wie man eine Lötverbindung herstellt
-

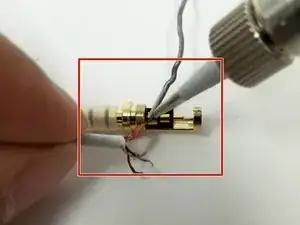

Der erste Pol (mit dem roten Kästchen markiert) ist geerdet. Löte die grün-goldenen, rot-goldenen und rot-grünen Drähte an. Das dritte Bild bezieht sich auf diesen Schritt.
-
Der zweite Pol (mit dem orangefarbenen Kästchen markiert) ist für den rechten Ohrhörer. Löte den roten Draht an.
-
Der dritte Pol (mit dem gelben Kästchen markiert) ist für den linken Ohrhörer. Löte den grünen Draht an.
-
Schließlich ist der vierte Pol (mit dem grünen Kästchen markiert), der nicht mit dem Rest verbunden ist, für das Mikrofon. Löte den goldenen Draht an.
-
6 Kommentare
Difficult, indeed, but I made it, and it works! Great satisfaction! One modification in the process, I’ve made – instead of burning the isolation inside wires, I separate the wires, and cut out isolation, because it was unable to solder in different way.
Chris -
Step 5 wrong! The Mic is the red&green cable and the gold cable doesn't exist in my earpods. There is a 6th cord however which is a nylon like support cord.
Andi -
The gold wire is hidden inside the red-green wire. Unwind the red-green to find it. The gold is the mic, the red-green is the mic ground. If you use the original jack (cut away the moulded on white plastic) you can use a multimeter to find the mic connection which is on the other side of the ground connection. Thanks for the page. Good luck
Jonathan -
I recycled the same factory jack and identified the poles with a multimeter. I followed the same instructions. Their volume is lower than usual. Thanks for the page.
Necesito ayuda pero no son los mismos earpods los cables que tiene son de la siguiente manera: rojo, verde, 2 dorados (por separado) y uno azul envuelto con el dorado
Le Rorro -
