Apple LED Cinema Display 27" LED-Panel-Ersatz

Geschrieben von: Iason Kotakis
  • Kommentare: 1
Apple LED Cinema Display 27" LED-Panel-Ersatz

Schwierigkeitsgrad

Schwierig

Schritte

11

Zeitaufwand

1 - 2 Stunden

Einleitung

Erkennungsmerkmale

Das Apple LED Cinema Display (27 Zoll) 2010 verfügt über einen integrierten Flüssigkristallbildschirm mit LED-Hintergrundbeleuchtung, der eine iSight-Kamera mit Mikrofon und ein 2,1-mm-Lautsprechersystem umfasst. Es unterstützt Auflösungen von bis zu 2560 x 1440 Pixeln. Das All-in-One-Kabel schafft eine Station für tragbare Computer, die auch einen universellen MagSafe-Anschluss mit bis zu 85 W, einen Mini Display Port mit Audio-Unterstützung und drei USB 2.0-Anschlüsse mit eigener Stromversorgung umfasst.

Systemanforderungen

Das LED Cinema Display (27 Zoll) funktioniert mit Mac-Computern mit Mac OS X 10.6.4 bis Mac OS 11.2, die über einen Mini DisplayPort-Anschluss verfügen.

Über diese Anleitung

In dieser Anleitung wird der Austausch eines LED-Panels für das Apple Cinema Display (27 Zoll) beschrieben.

Die Anleitung ist hilfreich bei Fehlfunktionen des LED-Panels, z. B. bei verzerrter oder fehlender Videoausgabe, toten Pixeln und/oder physischen Schäden.

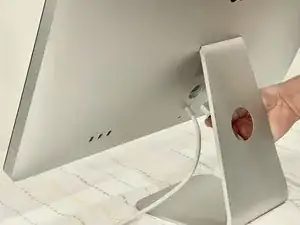

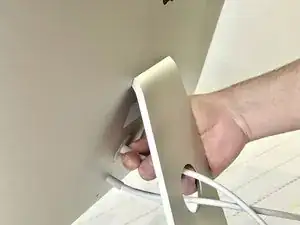

  1. rciWblHCQvR2W13u
    rciWblHCQvR2W13u

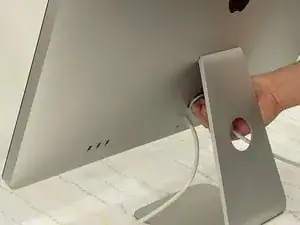

    l2sIwFTEO3jgLAxn
    IwBdFsTPAPuPpxCc

    • Bevor du mit der Arbeit an deinem Mac beginnst: Trenne den Computer vom Stromnetz und warte zwei Minuten, damit sich die Kondensatoren des Netzteils entladen können.

    • Achte darauf, die Kondensatoranschlüsse oder freiliegende Lötstellen auf der Rückseite des Netzteils nicht zu berühren.

    • Das All-in-One-Kabel, das sich unter dem Stromkabel befindet, kann NICHT vom Rest des Gehäuses getrennt werden.

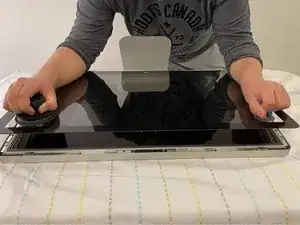

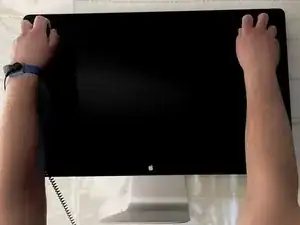

  2. 25cJdWqljl4UJJ3R
    25cJdWqljl4UJJ3R
    bJDIJVxJqhNGLwNm
    WiCAZBDrBtKxvdqK

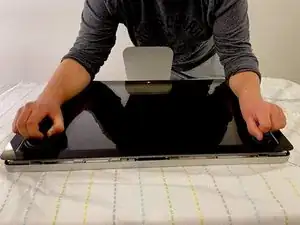

    • Die Glasscheibe kann auf verschiedene Arten entfernt werden:

    • Lege das Gerät auf den Rücken und drücke die sauberen Saugnäpfe auf die gegenüberliegenden Ecken der Glasscheibe, oder ...

    • Lege das Gerät auf den Rücken und drücke die sauberen Saugnäpfe oben darauf.

    • Die Glasscheibe nach oben heben und abnehmen.

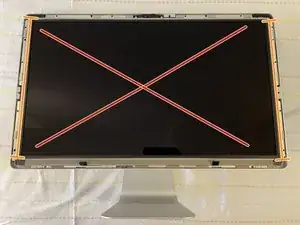

  3. yXIR2GVDeHgetQxE
    yXIR2GVDeHgetQxE
    tFeFBnPLjTxHPOUO
    NuPDI3fctGIgrxEg

    • Erste Schritte: Entferne die Glasscheibe wie in Schritt 2 gezeigt.

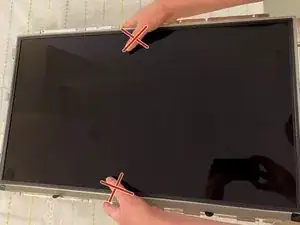

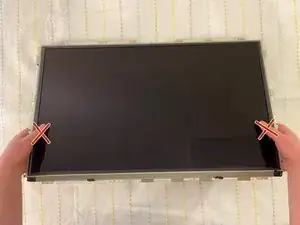

    • Halte das LED-Panel nach dem Ausbau nur an den Metallschienen auf beiden Seiten und berühre es möglichst gar nicht.

    • Vermeide es, bei der Handhabung auf die Vorderseite des LED-Panels zu drücken, da dies zu Fehlfunktionen und/oder zum Ausfall der Pixel führen kann.

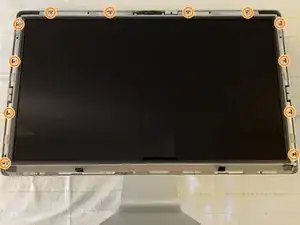

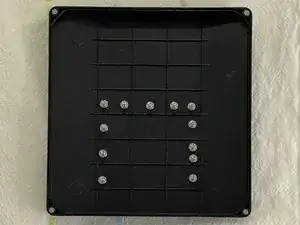

  4. cxMFaWhXeLrWCUGm
    cxMFaWhXeLrWCUGm
    yKteJCblVB6CVqtO
    IgVTi3sbuT23yvd2

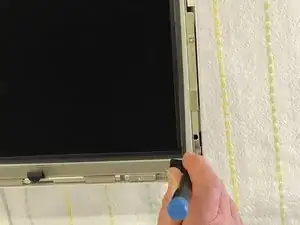

    • Entferne die zwölf 10-mm-Torx-T10-Schrauben am Rand des Displayrahmens.

    • Achte darauf, die LED-Schrauben beim Zusammenbau nicht zu fest anzuziehen, da dies zu Lichtverlust führen kann, nachdem die Einheit wieder zusammengebaut wurde.

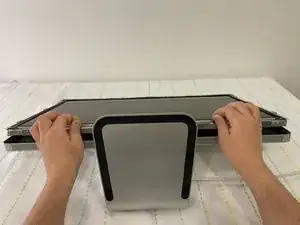

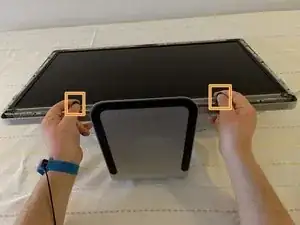

  5. kX44XXVLoB1YyGuh
    kX44XXVLoB1YyGuh
    hbRPrTKlJFsKYOkp
    T1nK2tApuPAHhBHF

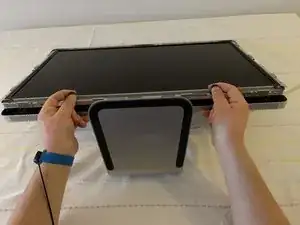

    • Hebe die Unterkante des LCD-Bildschirms mithilfe der schwarzen Laschen ein paar Zentimeter an, um an die Kabel im Inneren zu gelangen.

    • Klappe das Display nicht mehr als 10 cm (4 Zoll) nach oben. Wenn du das Display zu weit öffnest, können die Kabel oder Anschlüsse beschädigt werden.

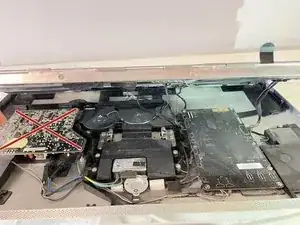

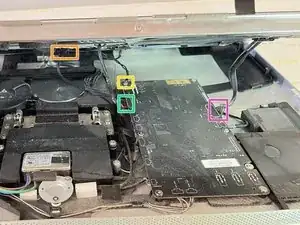

  6. NDaqHVNpmmepSEqO
    NDaqHVNpmmepSEqO
    LSPLPMhBiRHMVdHJ

    • Komme den Komponenten des Netzteils nicht zu nahe und berühre sie nicht.

    • Schaue in den Bereich unter dem LCD und trenne vier (4) Kabel:

    • Display-Anschluss

    • Funktion

    • Masseanschluss

    • Steuerung für die LED-Hintergrundbeleuchtung

    • Vergewissere dich beim Zusammenbau, dass alle Kabel fest in den Anschlüssen sitzen. Eine lockere Kabelverbindung kann zu Bildflimmern führen.

    Does the led backlight driver is permanently attached to the lcd?

    Yoan -

  7. GVQkbVRe3DXoUyGS
    GVQkbVRe3DXoUyGS
    jI544nBYYyar6EVl
    XKI2rImFSWwLT2Q2

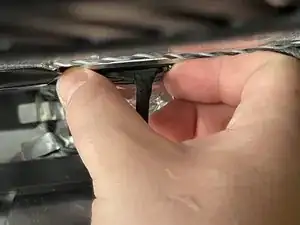

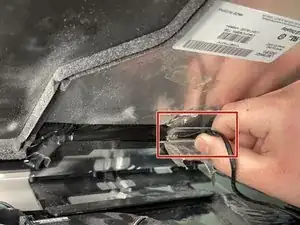

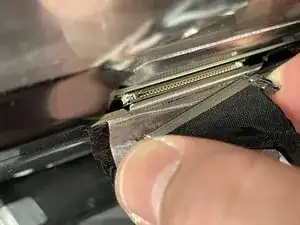

    • Entferne das Mylar- und das Folienband vom DisplayPort-Kabel auf der Rückseite des LED-Panels.

    • Drücke die Seiten des Steckverbinders zusammen und ziehe ihn heraus.

    • Achte beim Zusammenbau darauf, dass das 24-polige Kabel korrekt mit dem LED-Panel ausgerichtet ist.

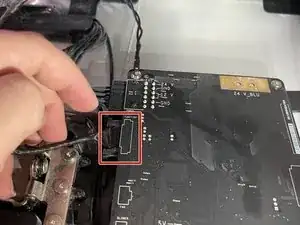

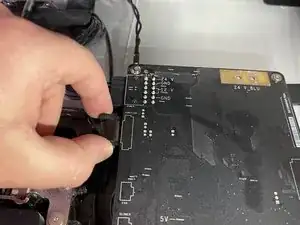

  8. FnTEBCDOhcRnlGdJ
    FnTEBCDOhcRnlGdJ
    TcmFJHPUvo2kwAsW
    6Vridj1NfLPuGFEN

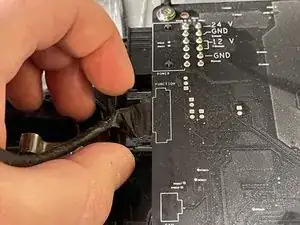

    • Drücke die Seiten des Funktionskabelsteckers an der oberen linken Kante der Hauptplatine zusammen und ziehe ihn gerade heraus.

    • Achte beim Zusammenbau darauf, das Funktionskabel korrekt an der Hauptplatine auszurichten.

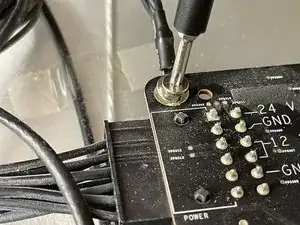

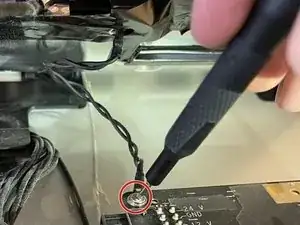

  9. vdSXbskXxEOpAJZO
    vdSXbskXxEOpAJZO
    UOguweaBAtJN654l

    • Nahaufnahme des Massekabels oben links auf der Hauptplatine. Entferne die 10-mm-Torx-Schraube T10 aus der oberen linken Ecke der Hauptplatine.

    • Ziehe das Massekabel ab.

    • Vermeide es, die beiden Stifte in der oberen linken Ecke der Hauptplatine mit einem Schraubendreher zu berühren.

  10. NgKOWkGSVw22jOd1
    NgKOWkGSVw22jOd1
    5AnE1LQVXXeWtRPM
    MIILrvAKxGJKdNrB

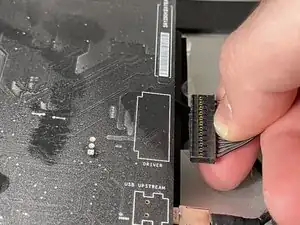

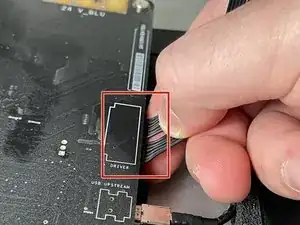

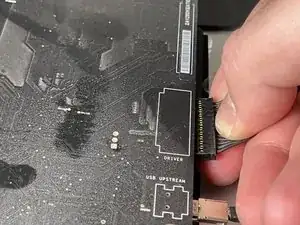

    • Drücke das Treiberkabel für die LED-Hintergrundbeleuchtung (an der Unterseite der mittleren rechten Kante der Hauptplatine) zusammen und ziehe es gerade heraus.

    • Vermeide es, Druck auf die Hauptplatine auszuüben, da eine Verformung der Hauptplatine zu Problemen führen kann.

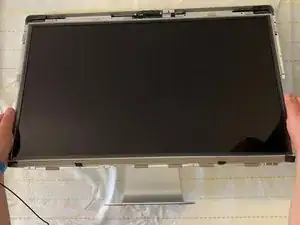

  11. iIRjiWWaPA5yQpZD
    iIRjiWWaPA5yQpZD
    fBPjGMD54Qom5U1n
    4XTYeqMckTXNQBIW

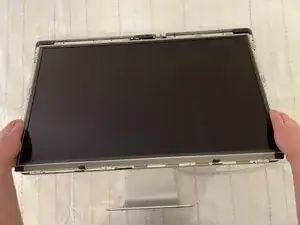

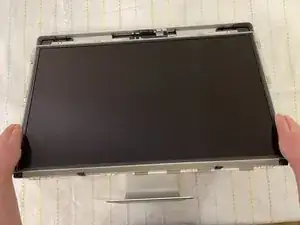

    • Fasse das LCD-Panel an den Rändern an und hebe es an, bis es sich vom Rest des Gehäuses löst.

    • Diese Anleitung kann in umgekehrter Reihenfolge befolgt werden, um eine Installation und den erneuten Zusammenbau des LED-Panels mit dem Rest des Gehäuses durchzuführen.

Abschluss

Um alles wieder an seinen ursprünglichen Platz zu bringen, brauchen wir das neue LCD-Panel und müssen die oben genannten Schritte in umgekehrter Reihenfolge ausführen.
