Apple TV 4. Generation Ersatz der Hauptplatine

Geschrieben von: Eric Arnold

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

15 Minuten

Einleitung

Diese Anleitung wird dir zeigen, wie du die Hauptplatine des Apple TV entfernst, sodass du sie austauschen kannst.

Stecke alle Kabel des Apple TV aus, bevor du das Gerät auseinander baust und umdrehst.

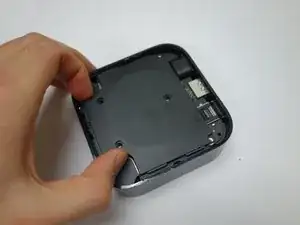

Benutze ein breites Öffnungswerkzeug aus Kunststoff, indem du das scharfe Ende zwischen die Bodenplatte und den Rest des Gehäuses des Apple TV Gerätes drückst. Beginne an der Seite mit den Ports und führe das Werkzeug so ein, dass die Spitze nach oben angewinkelt ist, wenn du beginnst zu hebeln.
Hebele die Bodenplatte vom restlichen Gehäuse ab; beginne hiermit an der Kante, die der Bodenplatte am nächsten liegt. Arbeite dich um die Platte herum bis alle Clips diskonnektiert sind.
Hebe die Bodenplatte an, wenn alle Kunststoffclips gelöst sind.

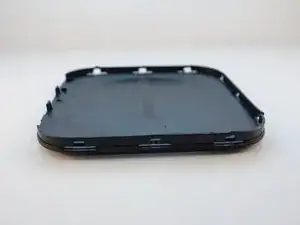

Die Bodenplatte wird von Kunststoffclips festgehalten, die dort verankert sind. Die Verankerungen brechen leicht heraus, wie auf dem dritten Foto zu sehen ist (Das Herausbrechen verhindert nicht das Wiedereinsetzen). Um Zerstörung zu vermeiden solltest du an der Stelle der Clips, und hier in der Mitte beginnend, Kraft aufbringen

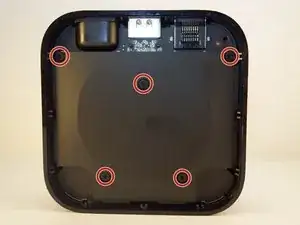

Entferne die fünf (5) 7mm T7 Torx Schrauben.

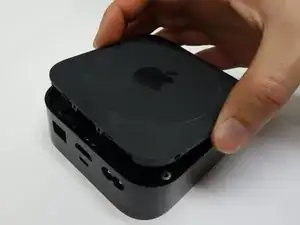

Ziehe die Abdeckung an den Kanten nach oben.
Vermeide es die graue Wärmeleitpaste zu berühren. Diese liegt während des Ausbauprozesses mittig auf der anderen Seite der Wärmeableitung/EMI-Abschirmung

Entferne die 4mm T7 Torx Schraube.

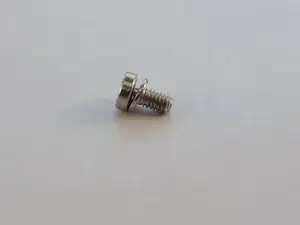

Entferne die 5mm T7 Torx Schraube und die dazugehörige Unterlegscheibe.
Zur silberfarbenen Schraube gehört auch eine Unterlegscheibe, die leicht verloren gehen kann.

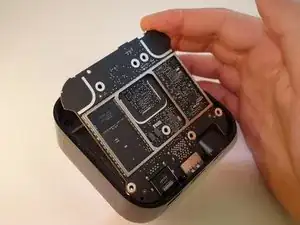

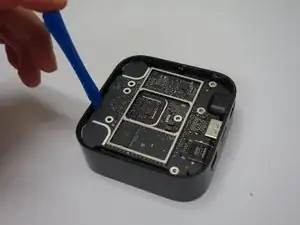

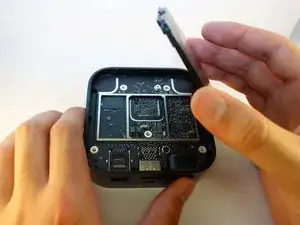

Benutze das Öffnungswerkzeug aus Kunststoff, um die Platine nach oben zu heben.
Vermeide es die graue Wärmeleitpaste, welche sich mittig oben auf der Stromversorgung/Wärmeableitung befindet, während des Entfernungsprozesses zu berühren.

Abschluss

Um dein Gerät wieder zusammenzusetzen, befolge die Schritte in der umgekehrten Reihenfolge.
