Apple TV 4. Generation Stromversorgung/Wärmeableitung ersetzen

Geschrieben von: Lisa Kelley
  • Kommentare: 5
Apple TV 4. Generation Stromversorgung/Wärmeableitung ersetzen

Schwierigkeitsgrad

Schwierig

Schritte

7

Zeitaufwand

20 Minuten

Einleitung

Diese Anleitung wird dir zeigen, wie du die Stromversorgung/Wärmeableitung des Apple TV entfernst, sodass du sie austauschen kannst.

  1. 6EjZ243bV6d2DtD1
    6EjZ243bV6d2DtD1
    6mJIwFZL4ALRhUoA

    • Entferne die 4mm T7 Torx Schraube.

    • Entferne die 5mm T7 Torx Schraube und die dazugehörige Unterlegscheibe.

    • Zur silberfarbenen Schraube gehört auch eine Unterlegscheibe, die leicht verloren gehen kann.

  2. GgVAs5pICvDg4VvW
    GgVAs5pICvDg4VvW
    pc36p3UCxFL6c6FU

    • Benutze das Öffnungswerkzeug aus Kunststoff, um die Platine nach oben zu heben.

    • Vermeide es die graue Wärmeleitpaste, welche sich mittig oben auf der Stromversorgung/Wärmeableitung befindet, während des Entfernungsprozesses zu berühren.

  3. SNqQVyM2ZNwcxhgi

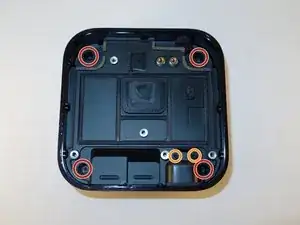

    • Entferne die vier (4) 4mm T7 Torx Schrauben, welche die Stromversorgung am Gehäuse befestigen.

    • Entferne die zwei (2) 4mm T6 Torx Schrauben, die den Stromversorgungsstecker festhalten.

    • Vermeide es, das graue Quadrat aus Wärmeleitpaste, welches mittig auf der Oberfläche der Stromversorgung/Wärmeableitung sitzt, zu beschädigen.

  4. rrL1DYbpUR1kCMYL
    rrL1DYbpUR1kCMYL
    1DhMZPfZxheo13gf

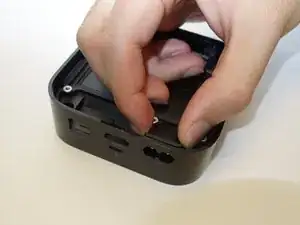

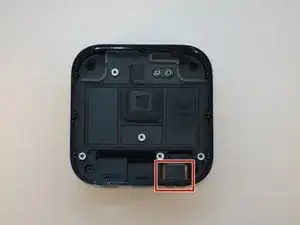

    • Ziehe den Stecker aus der betreffenden Seite des Gehäuses.

  5. tHOFQjdnsf12YI31
    tHOFQjdnsf12YI31
    XpLtskeMcEsmduYD

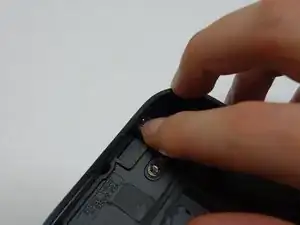

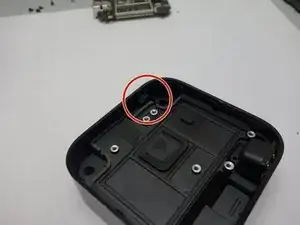

    • Entferne den Klebstoff der Abdeckung des Strom-Indikatorlichtes mit einem Fingernagel.

  6. U6cScKLG2OPDgDEn
    U6cScKLG2OPDgDEn
    oJXd4BsSdIgdbucE

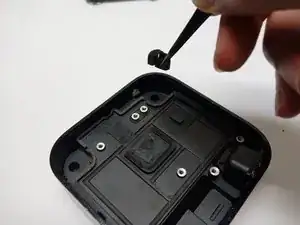

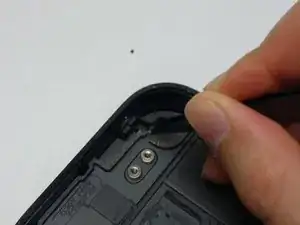

    • Entferne die Abdeckung des Strom-Indikatorlichts mit einer Pinzette, in dem du die Abdeckung zuerst von der Gehäusewand weg ziehst, bis ein Kunststoffstückchen des Diffusors sichtbar ist, um dann nach oben zu ziehen.

    • Der Klebstoff klebt üblicherweise auch noch, um das Gerät wieder zusammenzusetzen.

  7. 2gPJyjS4P2cBhYYU
    2gPJyjS4P2cBhYYU
    MUnRkXi2CE1JPLoo
    1DjfkNPVC55YyUVt

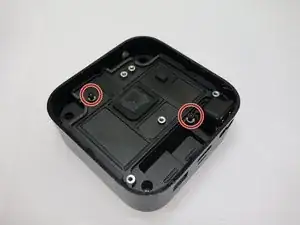

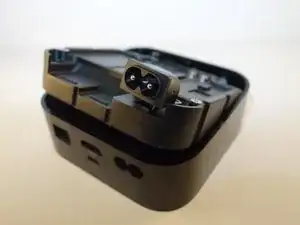

    • Führe zwei deiner 7mm T7 Torx Schrauben in die markierten Stellen an der Stromversorgung/Wärmeableitung ein.

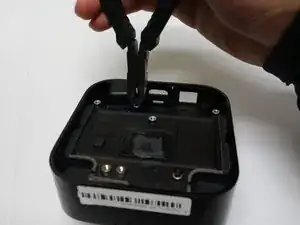

    • Benutze eine Schraubenentfernungzange, ziehe an den Schrauben abwechselnd nach oben, bis die ganze Einheit vom Gehäuse gelöst ist.

    • Die Passung zwischen dem Gehäuse und der Stromversorgung/Wärmeableitung-Einheit ist sehr eng. Trotzdem sollte die Einheit beim Zusammenbau wieder gut dort hinein passen.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge diese Anleitungen in der umgekehrten Reihenfolge.

Tinte & Feder

Lisa Kelley

Mitglied seit: 26/10/17

401 Reputation

5 Kommentare

Where could one find such a power supply for the 4th generation Apple TV. Sadly this one went out without even a years worth of light use.

Lewis Gast -

Lewis,

If its under a year just have apple replace it. I just replaced the powersupply with one I aquired on ebay. It didn’t power on when I was done with the fix. I didn’t go all inspector gadget on it, but with the plethora of heatsinks on this thing I bet some circuitry fried due to a heat issue.

gregkutzbach -

Found a replacement power supply on eBay- started working great. Hope it stays that way.

RRS -

This instructions were perfect. Found power supply, replaced in about 15mins. Apple TV powers up again. Saved me from buying another.

THANK YOU

New Power Supply Board PA-1110-7A1 for Apple TV 4th Generation A1625by WFLNHBLearn more: https://www.amazon.com/dp/B07R4LBZ16/ref...

joseediaz1978 -

What value fuse is used in Apple tv 4th gen power supply ?

charifctm -
