Apple TV 4K Austausch des Stromanschlusses

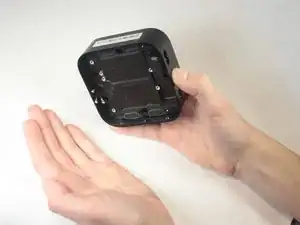

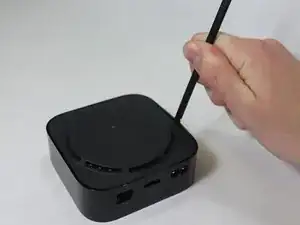

Benutze einen Spudger, um die Bodenplatte vom restlichen Gehäuse abzuhebeln. Sie wird von zwei Clips auf der Innenseite gehalten, sodass du sichergehen musst, dass diese Clips auch während des Öffnungsvorgangs entriegelt werden.

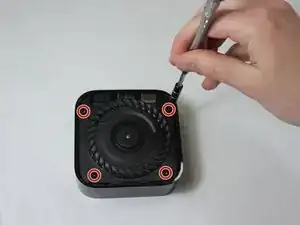

Entferne die folgenden Schrauben, indem du einen T6 Torx Schraubendreher für die Wärmeableiteinheit verwendest.

Vier 10mm Schrauben

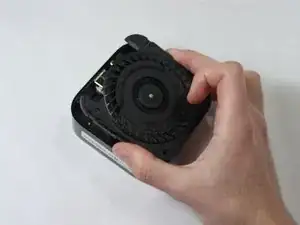

Hebe die Wärmeableitungseinheit an und entferne sie aus dem Gerät.

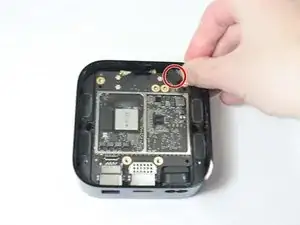

Benutze einen Kunststoffspudger, um alle drei Antennenkonnektoren anzuheben und sie zu entfernen.

Entferne die Gummistücke von der Vorderseite des Gerätes.

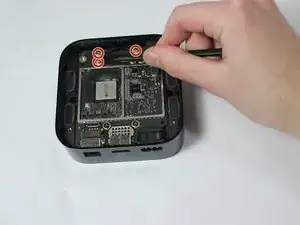

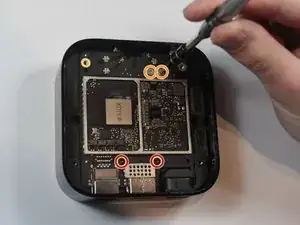

Löse die folgenden Schrauben, welche die Hauptplatine festhalten, indem du einen T7 Torx Schraubendreher verwendest.

Zwei schwarze 3mm Schrauben.

Zwei silberne 4mm Schrauben.

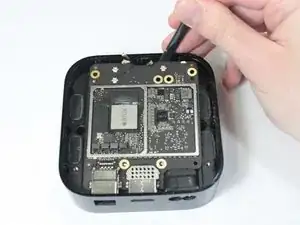

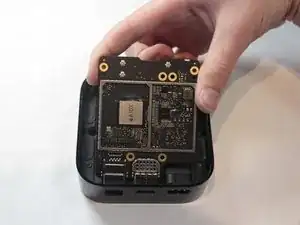

Benutze einen Spudger um die Hauptplatine herauszuhebeln. Versuche sie von der Vorderseite aus anzuheben.

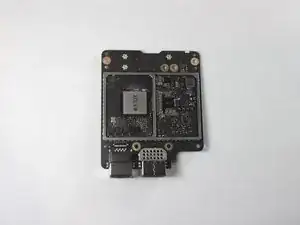

Entferne die Hauptplatine und lege sie zur Seite.

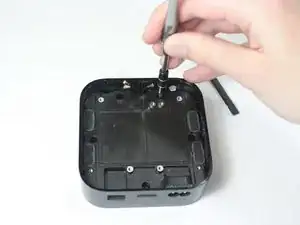

Benutze einen T7 Torx Schraubendreher, um die Schrauben zu entfernen:

Fünf 5mm Schrauben

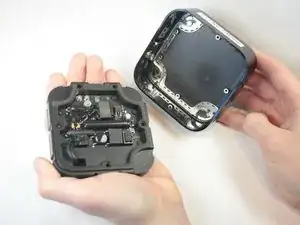

Drehe das Gerät vorsichtig auf die Oberseite um die Hauptplatine bzw. die Öffnung des Stromanschlusses zu entfernen.

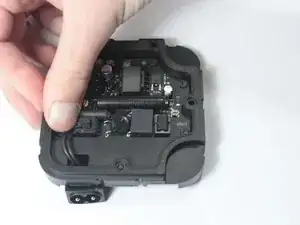

Diskonnektiere die Lasche, die das Netzteil mit der Stromversorgung verbindet.

Führe das Kabel durch die Hauptplatine bzw. die Öffnung des Stromanschlusses. Entferne das Netzteil danach aus dem Gerät

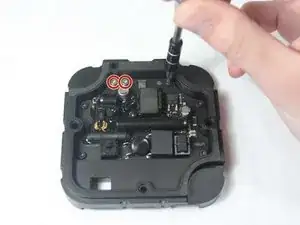

Benutze einen T7 Torx Schraubendreher, um die zwei silbernen Schrauben zu lösen.

Zwei silberne 4mm Schrauben

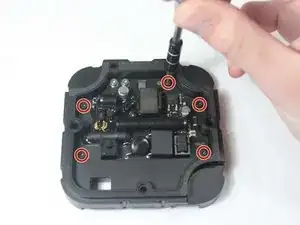

Benutze einen T7 Torx Schraubendreher, um die folgenden Schrauben zu entfernen:

Fünf schwarze 3mm Schrauben

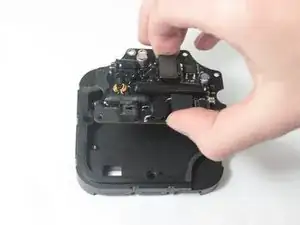

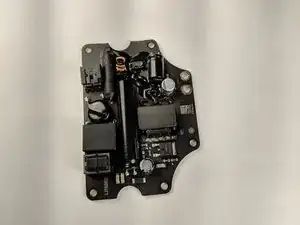

Hebe die Stromversorgung aus ihrer Öffnung.

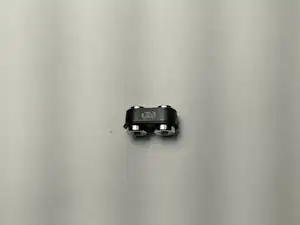

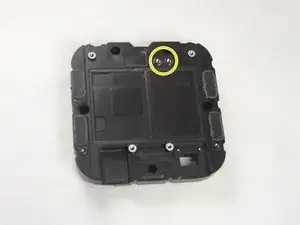

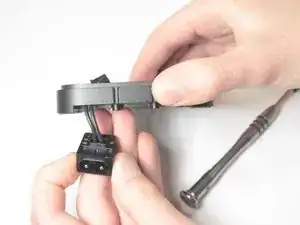

Benutze einen T6 Torx Schraubendreher, um die zwei Schrauben zu entfernen, die den Stromanschlussstecker befestigen. Ziehe den Stromanschlussstecker aus dem Gehäuse heraus.

Zwei 3mm Schrauben.
