Einleitung
Diese Anleitung wird dir zeigen, wie du das Netzteil an deinem Apple TV 4K auseinanderbaust und austauschst.
-
-
Benutze einen Spudger, um die Bodenplatte vom restlichen Gehäuse abzuhebeln. Sie wird von zwei Clips auf der Innenseite gehalten, sodass du sichergehen musst, dass diese Clips auch während des Öffnungsvorgangs entriegelt werden.
-
-
-
Entferne die folgenden Schrauben, indem du einen T6 Torx Schraubendreher für die Wärmeableiteinheit verwendest.
-
Vier 10mm Schrauben
-
Hebe die Wärmeableitungseinheit an und entferne sie aus dem Gerät.
-
-
-
Benutze einen Kunststoffspudger, um alle drei Antennenkonnektoren anzuheben und sie zu entfernen.
-
Entferne die Gummistücke von der Vorderseite des Gerätes.
-
-
-
Löse die folgenden Schrauben, welche die Hauptplatine festhalten, indem du einen T7 Torx Schraubendreher verwendest.
-
Zwei schwarze 3mm Schrauben.
-
Zwei silberne 4mm Schrauben.
-
-
-
Benutze einen Spudger um die Hauptplatine herauszuhebeln. Versuche sie von der Vorderseite aus anzuheben.
-

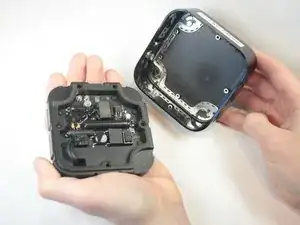

Entferne die Hauptplatine und lege sie zur Seite.
-
-
-

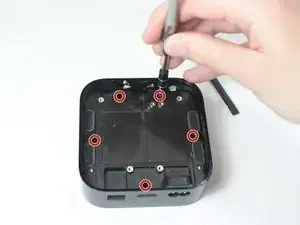

Benutze einen T7 Torx Schraubendreher um die Schrauben zu entfernen:
-
Fünf 5mm Schrauben
-

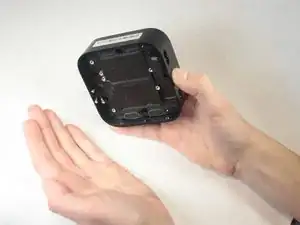

Drehe das Gerät vorsichtig auf die Oberseite um die Hauptplatine bzw. die Öffnung des Stromanschlusses zu entfernen.
-
-
-

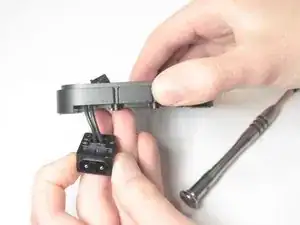

Diskonnektiere die Lasche, die das Netzteil mit der Stromversorgung verbindet.
-

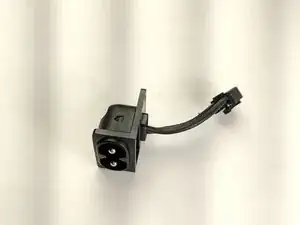

Führe das Kabel durch die Hauptplatine bzw. die Öffnung des Stromanschlusses. Entferne das Netzteil danach aus dem Gerät
-
Um dein Gerät wieder zusammenzubauen, befolge diese Schritte in der umgekehrten Reihenfolge.
There are three clips on each side - short after the beginning of the rounding on each side, and one middle.
The bottom panel is approx 5mm in height and a little bit flexible.
