Apple Vision Pro Chip ID

Geschrieben von: Arthur Shi
Veröffentlicht: 07/02/24
  • Kommentare: 11

Apple Vision Pro Chip ID

Veröffentlicht: 07/02/24

Teardown

Einleitung

Hier wird eine Auswahl von Chips des Apple Vision Pro Headsets identifiziert, mit entsprechenden Bildern.

Vielen Dank an unser Community-Mitglied member CChin für seinen Beitrag!

  1. BUlaJNZIOVvdQLQB
    BUlaJNZIOVvdQLQB
    hKtBAuLOKI6ZFJmO

    • Apple APL1109/339S01081E M2 Octa-Core Anwendungs- und Grafik-Prozessor-Einheit

    • Micron MT62F1G64D8WT-031 XT:B 8 GB LPDDR5 SDRAM Arbeitsspeicher

    • Apple APL1W08/339S01186 R1 Sensor Co-Prozessor

    • Kioxia K5A4RC2097 256 GB NAND Flash

    • Apple APL109C/343S00627 Energieverwaltung

    • Apple APL109D/343S00628 Energieverwaltung

    • Apple APL1004/343S00629 Energieverwaltung

    Do you have any details on the PCB/FPC technology used for this bendable logic board? Is the substrate a rigid flex?

    CSpanMan -

    R1’s PMIC is APL1094 or APL1004? Cause it looks like “9” also APL1094 is already existed.

    DuTTTTTTTTTT -

    Do you have any details about what the size of the R1 is?

    Dombru -

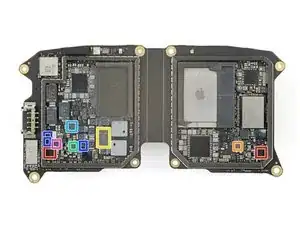

  2. THj3OWjLdMHDvKxd

    • Apple 338S00521-B0 Energieverwaltung

    • Texas Instruments LMK1C1104 Clock Buffer

    • Analog Devices LT8652S 8.5 A / 18 V Dual Channel synchroner Abwärtswandler

    • Texas Instruments TPS62125 300 mA Aufwärtswandler

    • Texas Instruments TPS61045 anpassbarer Aufwärtswandler

    • onsemi FPF2895C Stromflussbegrenzungsschalter

    • Texas Instruments TPS70936 150 mA / 3.6 V LDO-Regler

    You missed the STMicroelectronics STB601A06 PMIC, just below the onsemi FPF2895C.

    altaic -

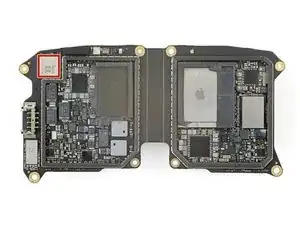

  3. LItkrCU2CamYofJJ

    • USI 339S01015 WiFi/Bluetooth Modul

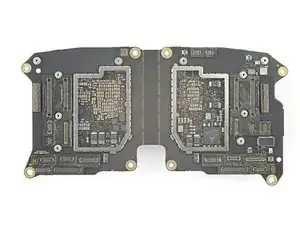

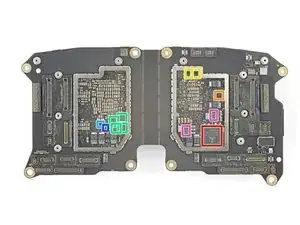

  4. aXuPmT5GrfoiyAFR
    aXuPmT5GrfoiyAFR
    HnQ2dHIET4hyWTFb

    • Analog Devices TMC5072 dualer 2-Phasen Schrittmotor Treiber

    • Lattice Halbleiter ICE5LP4K iCE40 Ultra FPGA

    • Wahrscheinlich Cirrus Logic CS46L11 Audio Codec

    • Diodes Incorporated PI2DBS16212A 2:1 Multiplexer/Demultiplexer

    • Texas Instruments TMUX1575 Quad SPDT Analogschalter

    • Texas Instruments TS5A23159 dualer SPDT Analogschalter

    • Texas Instruments TPS62135 4 A Abwärtswandler

  5. uGQgGopHgy1FqDAH

    • Texas Instruments TLV6703 Komparator mit integrierter Referenz

    • onsemi FPF2895C Stromflussbegrenzungsschalter

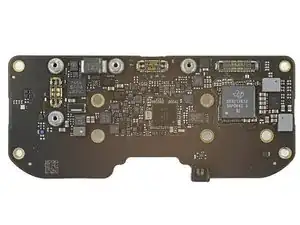

  6. tlRYsVpNptImCqV1
    tlRYsVpNptImCqV1
    mHfCFX5bYig2IDm6

    • Diese Ladeplatine befindet sich im Akkupack.

    • STMicroelectronics STM32L4A6VG Arm Cortex-M4 Mikrocontroller

    • GigaDevice GD25Q80E 1 MB serial NOR Flash Memory

    • Texas Instruments CD3217B13 USB Typ-C Controller

    • Texas Instruments TPD4S311A USB Typ-C Anschlussschutz

    • Texas Instruments TPS62180 6 A synchroner Abwärtswandler

    • Texas Instruments TPS62160 1 A Abwärtswandler

    • onsemi FPF2895C Stromflussbegrenzungsschalter

  7. VrGSWtTWvqX6W4UI

    • Bosch Sensortec Geschwindigkeitsmesser

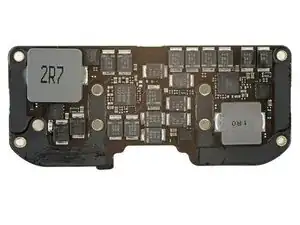

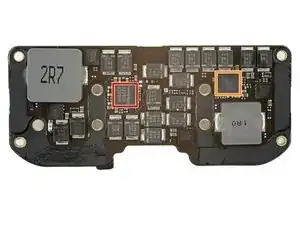

  8. JXWPUhPrZPXDfB2X
    JXWPUhPrZPXDfB2X
    Zv1kfsmLyVmFiTNF

    • Renesas ISL9238C Invers-Akku-Lader

    • Renesas RAA489800 bidirektionaler Invers-Voltregler

  9. pnuLUbDGRW21BFJo

    • Texas Instruments TMP103A Temperatur-Sensor

    • Texas Instruments TMP103B Temperatur-Sensor

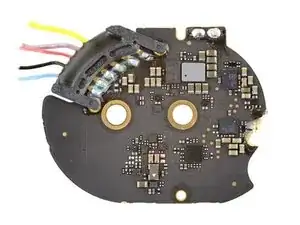

  10. ZuIZLNMTdcIy4VFr
    ZuIZLNMTdcIy4VFr
    SlRcKh6BNeTaNXpJ

    • Wahrscheinlich Cirrus Logic CS46L11 Audio Codec

    • Texas Instruments SN02776B0A Audio Verstärker

    • Texas Instruments TPS62135 4 A Abwärtswandler
