Apple Watch Ultra Display tauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 11

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie ein defektes Display in der Apple Watch Ultra ausgetauscht werden kann.

Nach dem Austausch des Displays können Probleme mit Apple Pay entstehen. Damit das gar nicht erst passiert, solltest du - wenn möglich - vor dem Austausch alle Daten im Apple Pay Account löschen und nach wieder neu eingeben.

Wenn der Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Um das Display nach der Reparatur wieder zu befestigen, benötigst du Ersatzklebestreifen. Dein Gerät wird anschließend wieder normal funktionieren, die IP6X Einstufung (Schutz vor Feuchtigkeit und Staub) wohl verlieren .

Werkzeuge

Ersatzteile

Apple Watch (49 mm Ultra Gen 1) Screen

Schritt 1

Entlade den Akku vor Reparaturbeginn auf unter 25%. Ein geladener Akku kann in Brand geraten, wenn er beschädigt wird.

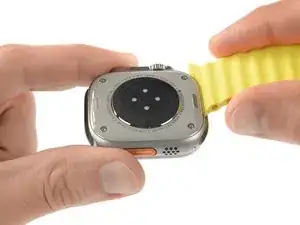

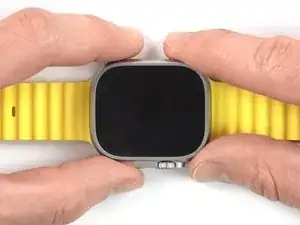

Trenne die Smartwatch vor Reparaturbeginn vom Ladegerät und schalte sie aus.
Wenn der Touchscreen zerbrochen ist und sich die Smartwatch nicht ausschalten lässt, kannst du sie auch mit dieser Methode ausschalten.

Schritt 2

Der Spalt zwischen Display und Rahmen ist sehr eng, deswegen brauchst du ein dünnes Metallwerkzeug zum Auftrennen. Beachte folgende Sicherheitshinweise, bevor du die Reparatur beginnst.
Schütze deine Finger, indem du sie aus der Reichweite des Trennwerkzeugs hältst. Benutze im Zweifelsfall einen stabilen Handschuh, z.B. aus Leder oder einen Gartenhandschuh.
Drücke nicht zu stark auf das Werkzeug, es könnte abrutschen und dich oder die Uhr verletzen.

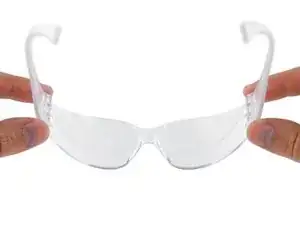

Benutze eine Schutzbrille. Das Glas könnte so brechen, dass Splitter herumfliegen.
Befestige die Armbänder, oder löse sie ab, je nachdem, wie sich die Uhr gut während der Reparatur halten lässt.

Schritt 3

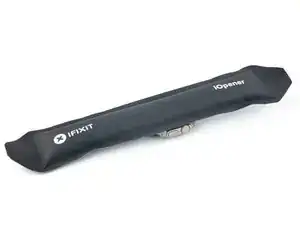

Lege einen erwärmten iOpener zwei Minuten lang zum Aufweichen des Klebers auf das Display.
Du kannst auch einen Haartrockner,ein Heißluftgebläse oder eine Heizplatte verwenden. Sei aber vorsichtig, das Display und der Akku sind beide sehr hitzeempfindlich.

Schritt 4

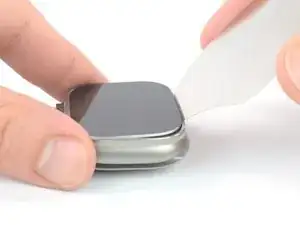

Setze einen iFlex mit der Spitze an der Kante gegenüber der digitalen Krone in die Naht zwischen Display und Rahmen ein.
Drücke den iFlex gerade nach unten in die Naht hinein.
Der Spalt zwischen Display und dem Rahmen ist sehr eng, es ist schwierig, den iFlex einzuschieben. Versuche nicht, den iFlex mit Gewalt hineinzudrücken, du riskierst sonst das Display zu beschädigen. Nimm dir lieber Zeit und erwärme das Display mehrmals.

Took around 6-7 reapplications of heat to pry the screen up. I used a razor blade to cut the adhesive on the three sides of the screen first, then used the iFlex to pry.

Dylan Brogan -

Schritt 5

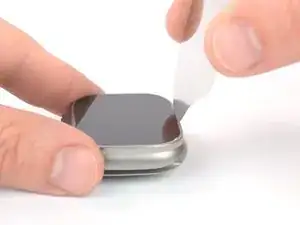

Wenn der iFlex gut sitzt, dann heble das Display hoch.
Der Kleber benötigt Zeit und gleichmäßigen Zug zum Ablösen, wahrscheinlich gibt er nicht gleich beim ersten Versuch nach. Erwärme das Display erneut und heble gleichmäßig weiter, bis sich der Kleber löst.

Schritt 6

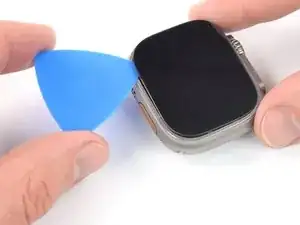

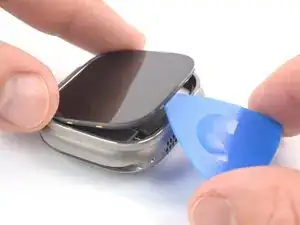

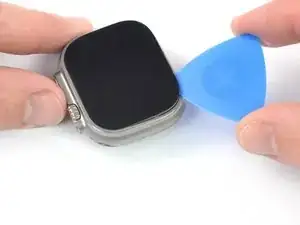

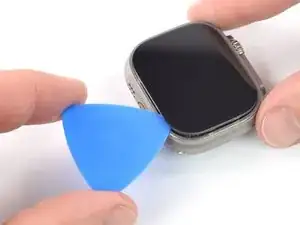

Setze ein Plektrum in den eben entstandenen Spalt zwischen Rahmen und Display ein.
Entferne das iFlex.

Schritt 7

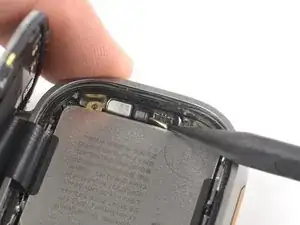

Setze die Spitze des Plektrums nicht tiefer als 2 mm ein, um die Antenne nicht zu beschädigen.

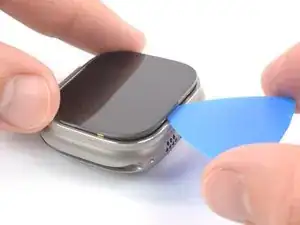

Schiebe das Plektrum zum Auftrennen des Displayklebers um die obere linke Ecke herum und an der Oberkante der Uhr entlang.

Schritt 8

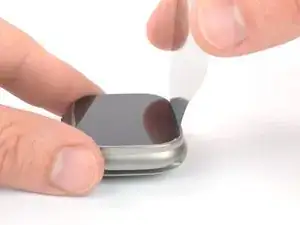

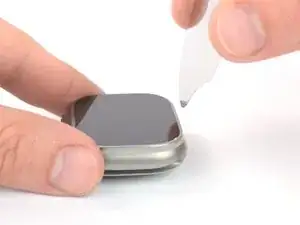

Setze die Spitze des Plektrums nicht tiefer als 2 mm ein, um den Antennenstift nicht zu beschädigen.
Schiebe das Plektrum zum Auftrennen des Klebers um die obere rechte Ecke herum zur digitalen Krone hin. Halte kurz vor der digitalen Krone an.

Schritt 9

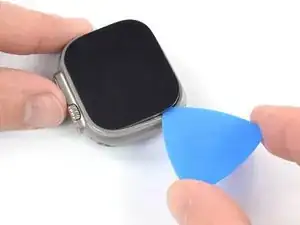

Setze ein Plektrum in die Naht an der linken oberen Ecke der Smartwatch ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der Kante mit der Aktionsstaste entlang.

Schritt 10

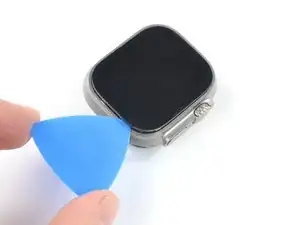

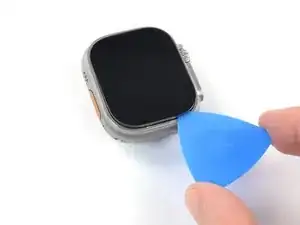

Schiebe das Plektrum zum Auftrennen des Displayklebers um die linke untere Ecke herum und dann an der Unterkante entlang.

Schritt 11

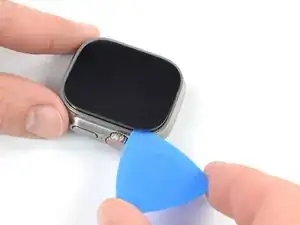

Schiebe das Plektrum zum Auftrennen des restlichen Klebers um die untere rechte Ecke herum. Halte kurz vor der Seitentaste an.

Schritt 12

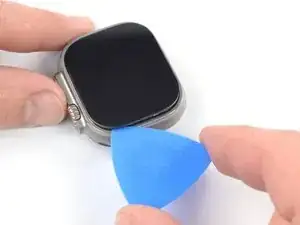

Setze das Plektrum gegenüber der digitalen Krone zwischen dem Display und dem Rahmen ein.

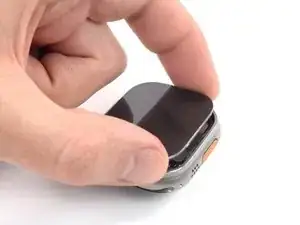

Heble das Display mit dem Plektrum soweit hoch, bis du es gut mit den Fingern fassen kannst.
Versuche noch nicht, das Display ganz zu entfernen, es ist immer noch an der Uhr angeschlossen.

Schritt 13

Achte darauf, dass du das Displaykabel beim Aufklappen des Displays nicht zu stark anspannst.

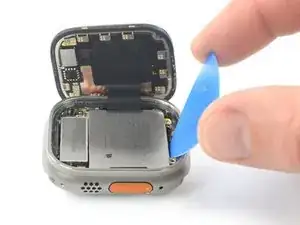

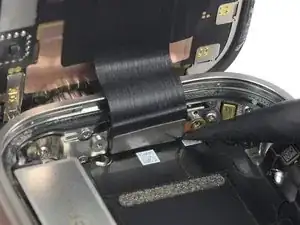

Hebe das Display hoch und ziehe es behutsam zur digitalen Krone hin.
Klappe das Display etwa rechtwinklig auf.

Opening the watch like this is just bad and ridiculous advice!

Would not recommend to open it with a steel wedge in a 90 degrees angle.

Or are you guys going to sell screens hoping on some broken screens?

Only way, at home, is with a small enough suction cup. This is just stupidity.

If you manage not breaking the screen you are going to damage the watch anyway with this method.

Hire some engineers iFixit!

Ferdi Mendes - 27/09/22

Hi Ferdi,

On the guide team, we've completed two successful screen separations (out of two) with this procedure with the screen intact and watch undamaged, so we can confirm that this is a valid method. Is it the most foolproof method? Probably not! We'll revise this guide when we find better tools and procedures. I'll also add a precautionary warning in the introduction for all of these guides.

The process is actually not as difficult as some of the other smartwatches. Patience is key. You must allow the adhesive to thoroughly heat up and apply constant pressure in order to loosen the adhesive.

The screen assembly is actually very strong! The sapphire glass is very durable. In the teardown video, we damaged the screen's OLED panel because we didn't give the adhesive enough time to loosen (the top glass was undamaged!) The rigid adhesive likely pulled against the OLED panel underneath the top glass and cracked it. This would happen whether you used a blade or a suction cup.

Arthur Shi -

Schritt 14

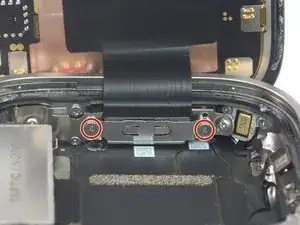

Entferne die beiden 2,3 mm langen Y000 Schrauben, mit denen die Metallhalterung des Steckers an der Unterkante der Uhr befestigt ist.

The Y000 screws were difficult. I bought a cheap screwdriver set first, ended up having to get the ifixit set to get the screws out. Key was pressing straight down to initially break the screw, more force than I expected to need.

Dylan Brogan -

Schritt 15

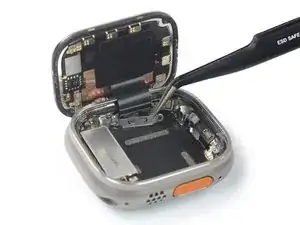

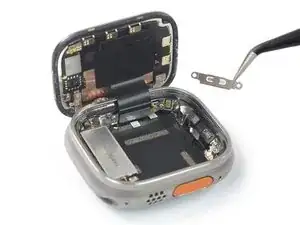

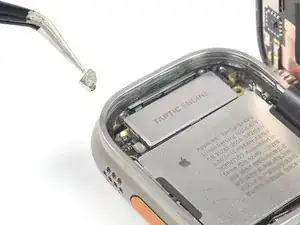

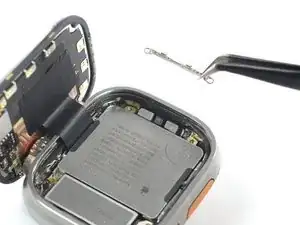

Entferne die untere Steckerhalterung mit einer Pinzette.

This was taped on my watch, and the replacement bracket came with a bracket as well.

Dylan Brogan -

Schritt 16

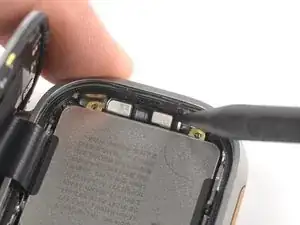

Heble den Akkustecker mit der Spudgerspitze hoch in Richtung Akku.
Beim Zusammenbau ist jetzt eine gute Gelegenheit um das Gerät einzuschalten und ausgiebig zu testen, bevor du es wieder zusammenklebst. Schalte die Uhr wieder aus, bevor du weiterarbeitest.

Schritt 17

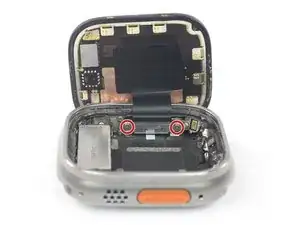

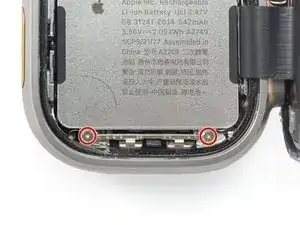

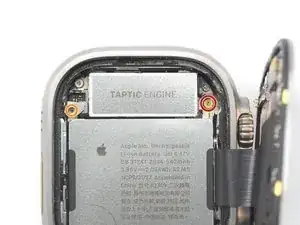

Entferne die beiden Y000 Schrauben, mit denen die Oberkante des Akkus befestigt ist:
Eine 2,1 mm lange Schraube mit einem 0,8 mm dicken Gewinde, die mit einer Metallabdeckung bedeckt ist
Eine 2,9 mm lange Schraube mit einem 1,1 mm dicken Gewinde

I ended up having to bend the top side of the bracket up to get at the screw, both Y000 bits I bought were to large to fit through the hole.

Dylan Brogan -

Schritt 18

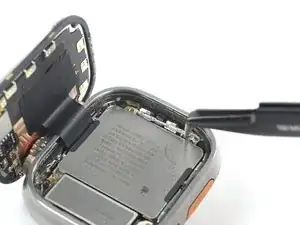

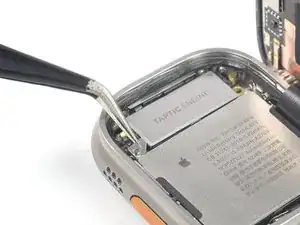

Entferne die Halterung gemeinsam mit der von ihr eingeschlossenen Schraube mit einer Pinzette.
Die Schraube sitzt zwar sehr fest in der Halterung, kann aber trotzdem herausfallen.

Schritt 19

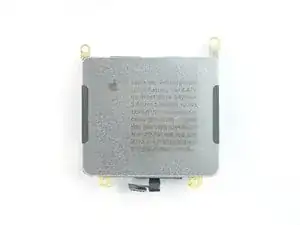

Hebe den Akku mit einem Plektrum hoch.
Entferne den Akku vom Gehäuse.
Baue einen beschädigten oder verformten Akku nicht wieder ein, das wäre ein Sicherheitsrisiko.

Schritt 20

Entferne die beiden 1 mm langen Y000 Schrauben, mit denen die Halterung des Displaykabels befestigt ist.

Schritt 21

Entferne die Halterung des Displaykabels mit einer Pinzette.

Schritt 22

Heble das Displaykabel mit der Spudgerspitze aus seinem Anschluss hoch und trenne es ab.
Um Druckstecker, so wie diesen hier, wieder anzuschließen, musst du ihn erst sorgfältig ausrichten. Drücke dann auf einer Seite nach unten, bis er einrastet. Wiederhole dann an der anderen Seite. Drücke nicht in der Mitte. Wenn der Stecker schlecht sitzt, können die Kontakte verbogen und dauerhaft beschädigt werden.

Schritt 23

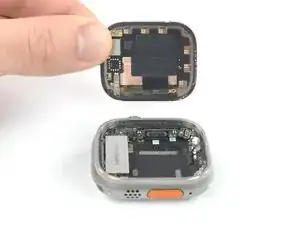

Entferne das Display.

Abschluss

Um die Apple Watch Ultra wieder zusammenbauen, folge den Schritten in der Reihenfolge.

Nimm ein Wattestäbchen oder ein Reinigungspad und hochkonzentrierten Alkohol (mindestens 90%ig). Beseitige damit Klebstoffreste vom Rahmen und dem Display der Uhr, bevor du die Klebestreifen anbringst.

Lief die Reparatur nicht wie geplant? Frage in unserem Forum nach Hilfe bei der Fehlersuche.
