Asus ROG Gladius II Mausrad-Taste tauschen

Geschrieben von: cassisbonbon
  • Kommentare: 1
Asus ROG Gladius II Mausrad-Taste tauschen

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

45 Minuten

Einleitung

Falls die mittlere Taste der ROG Gladius II nicht mehr richtig funktioniert (der Klick wird nur noch manchmal registriert), kann die Taste ausgetauscht werden.

  1. wXhx2FwKYivpN4gv
    wXhx2FwKYivpN4gv
    GlteEbyBHVHolj2S

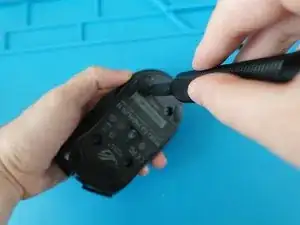

    • Entferne die vier Schraubenabdeckung aus Gummi. Verwende dafür z.B. eine Pinzette.

    • Entferne dann die vier Kreutzschlitzschrauben.

  2. O4OWlalvMnmVulXP

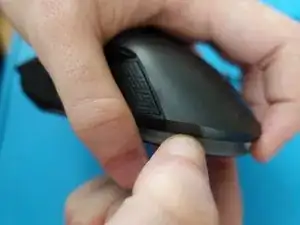

    • Öffne die Maus.

  3. EXNpQtHwmuBcexAa
    EXNpQtHwmuBcexAa
    USrP6mNOJVlwwwxF

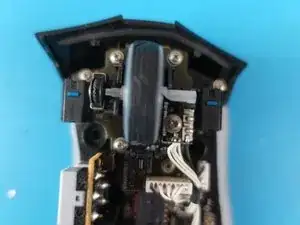

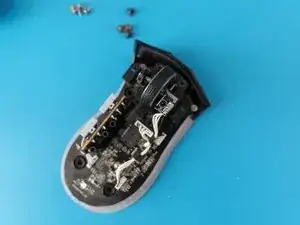

    • Entferne die vier Kreuzschlitzschrauben, mit denen die Mausradbaugruppe befestigt ist.

  4. CZOLGO1NTQej4lsO
    CZOLGO1NTQej4lsO
    3rfICaCuZjQdd25L

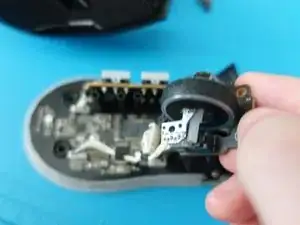

    • Entferne die Mausradbaugruppe.

    • Entferne die RGB-Beleuchtung aus dem Mausrad.

  5. lKIFYq3upLLwdG3l
    lKIFYq3upLLwdG3l
    2SPKlIRLsUjqqGsk

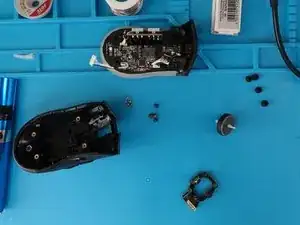

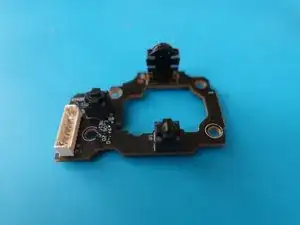

    • Entferne das Mausrad aus der Baugruppe.

  6. TlkBF4tSfe52wb31
    TlkBF4tSfe52wb31
    j5lTLI1ZUVABR11D

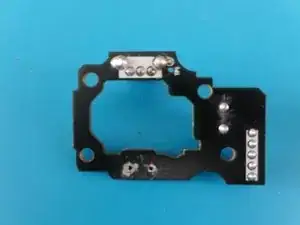

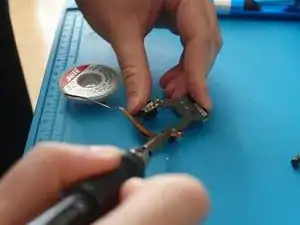

    • Entlöte den Schalter, der sich gegenüber dem Drehwinkelgeber befindet.

  7. HNdDydZu6421Ef1g
    HNdDydZu6421Ef1g
    raf6kSdQQdgdLCST

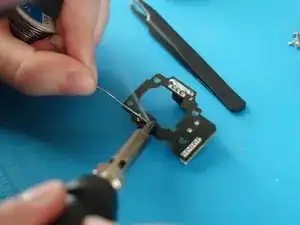

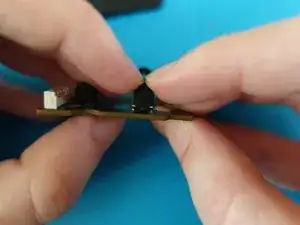

    • Positioniere den neuen Schalter auf der Platine und verlöte ihn.

  8. eHvbVShMhdCSENWR
    eHvbVShMhdCSENWR
    w2atnYS22E3FSfie

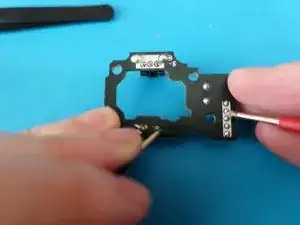

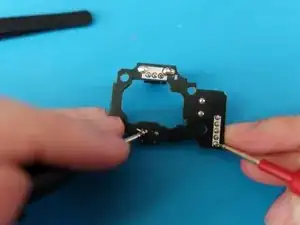

    • Das Lötergebnis kann bzgl. Leitfähigkeit mit einem Multimeter überprüft werden.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.

Tinte & Feder

cassisbonbon

Mitglied seit: 03/02/24

394 Reputation

Ein Kommentar

The switch shown and listed is indeed for a Panasonic EVQ-P0E07K, except the Gladius II has a slightly differently designed switch. In the screenshots of the guide we can see the Panasonic EVQ-P0E07K has a little horizontal bar that sticks up out of the switch... but the stock OEM Gladius II has a flat-top circular button switch that rises out of the frame. The problem with this is that the round peg sticking out of the right-side of the mouse wheel runs the length of this 'bar' and it may be prone to slipping out from under the round peg with this type of a switch.
I haven't taken enough of my mouse apart yet but if I can find the proper switch number to match the OEM part, I'll post it here if possible. You might want to re-view the part information as well @cassisbonbon
