Auseinanderbauen einer XMAX V3 Pro

Geschrieben von: ShellingRook27
  • Kommentare: 2
Auseinanderbauen einer XMAX V3 Pro

Schwierigkeitsgrad

Schwierig

Schritte

18

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Diese Anleitung wird dir zeigen, wie man eine XMAX V3 Pro auseinanderbaut und so einen detaillierten Einblick auf die verbauten Komponenten bekommt.

Hier findest du Hilfe, wenn du das Rauchen aufgeben möchten: Bundeszentrale für gesundheitliche Aufklärung (BZgA) Tel.: 01805-313131, https://rauchfrei-info.de/.

  1. 5en5eU6X3ScYyKwO
    5en5eU6X3ScYyKwO
    yte2x6QtPxUcXWAh
    hG23WYS1tvvHVLgr

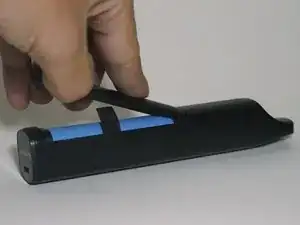

    • Entferne die Abdeckung des Akkufaches.

  2. fobdyVeEYfwa1MfG
    fobdyVeEYfwa1MfG
    QYVLuUqKJPcrIkG5

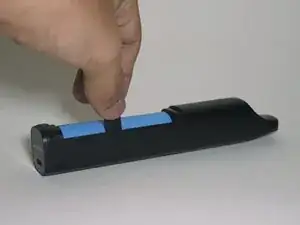

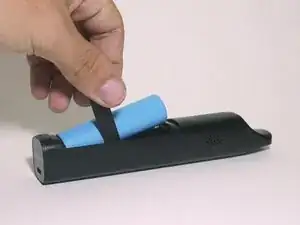

    • Nimm den Akku aus dem Gerät.

  3. LrQVNTDlDjlpTOx1
    LrQVNTDlDjlpTOx1
    QSLTMtZ5yywEJYKF
    1WnsViDRf6Z3eks3

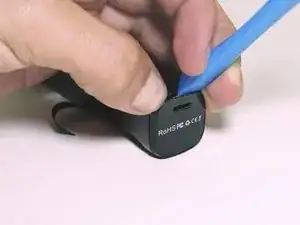

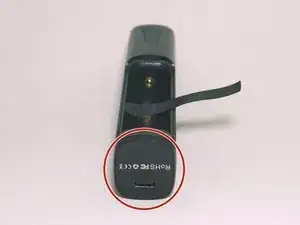

    • Erwärme den Teil um die untere Abdeckung mit Heißluft, damit der Kleber weich wird.

    • Heble mit einem Hebelwerkzeug die untere Abdeckung auf.

    • Durch die Verformung kann es zu physischen Schäden am unteren Plastik oder an der Abdeckung kommen.

  4. eTTaMDDUM4wwywdf
    eTTaMDDUM4wwywdf
    WVvlkrGBSUFCXy1b

    • Löse die vier PH000-Schrauben.

    • Entferne die Plastikabdeckung.

  5. QqbC3qaXA26IVaUO
    QqbC3qaXA26IVaUO
    3t6pA2LaVj5Kho35
    2rDVIJMfCRwn2iKs

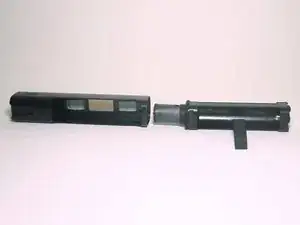

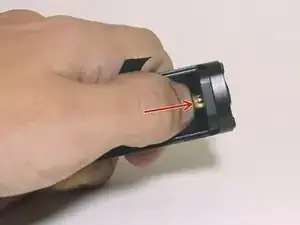

    • Drücke mit deinem Daumen in Richtung des Pfeiles.

    • Die gesamte innere Baugruppe sollte aus dem Metallgehäuse rutschen.

  6. MeLCWDLYmdVmUkZe

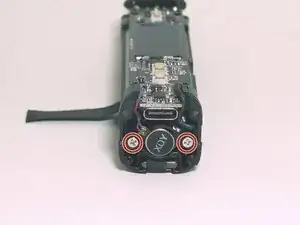

    • Entferne beide P00-Schrauben.

  7. E6mbBlUFvNoUB1pV
    E6mbBlUFvNoUB1pV
    F2fGqfSQprhwFFE3
    2PRFxeCgtRUIANQW

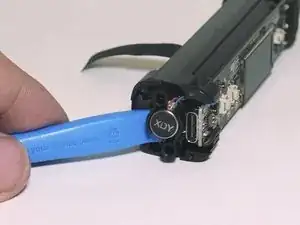

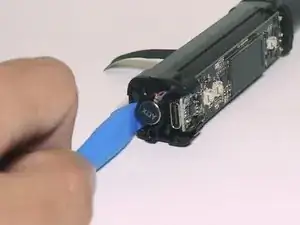

    • Verwende ein Hebelwerkzeug, um den Vibrationsmotor und die Feder zu entfernen.

  8. MIpMkDZGN3lJUuOS
    MIpMkDZGN3lJUuOS
    AsRayBIFDXjFlEFC

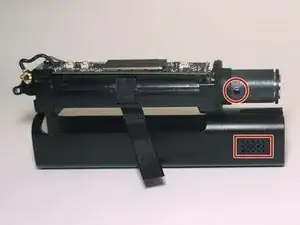

    • Das ist ein Überblick der innere Baugruppe über dem Metallgehäuse, wodurch du den Luftstrom erkennen kannst.

    • Die Gummidichtung, die in Schritt 11 besser zu sehen ist, verhindert, dass Luft aus dem Bereich der Hauptplatine in die Heizeinheit eindringen kann und lässt sie nur durch die seitlichen Öffnungen eindringen.

    • Du Luft dringt im Bereich des roten Viereckes ein und gelangt durch das rot eingekreiste Loch weiter ins Innere.

  9. LCIhtXyZal2jL2LT
    LCIhtXyZal2jL2LT
    DlNnEXbNt6drO3ET

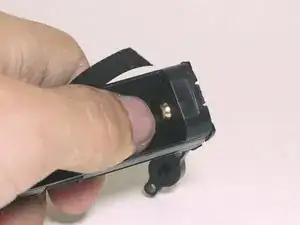

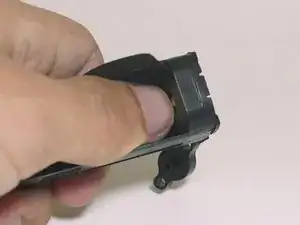

    • Drücke den goldenen Kontakt mit deinem Daumen ein.

  10. emh2bJAkxWHNBQPv
    emh2bJAkxWHNBQPv
    OXALT3leyedS4cpI
    GrPVTgKxnDpsSPs6

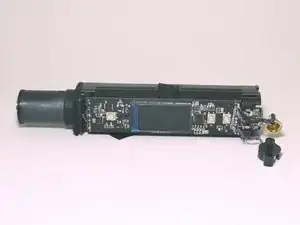

    • Nutze ein Hebelwerkzeug, um so den goldenen Akkukontakt vollständig vom Gehäuse zu entfernen.

  11. uiV2OChEiSnynoV4
    uiV2OChEiSnynoV4
    OpqHIdxAbK5eGV1B

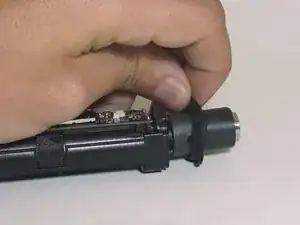

    • Entferne die Gummidichtung, indem du einfach die Heizeinheit herunterschiebst.

  12. FcONPFi1MB3ZMwYG
    FcONPFi1MB3ZMwYG
    qFHqkPvrvPIPBTFi

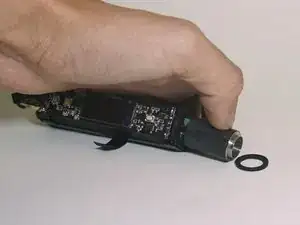

    • Entferne den O-Ring aus Gummi.

  13. 3XEHi5hYErfMwkHS

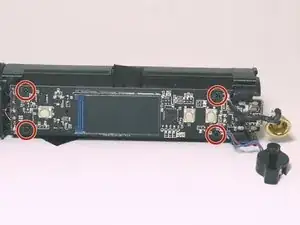

    • Entferne die vier P000-Schrauben.

    would it be possible to provide a clearer view of the pcb in higher resolution?

    Luis Moro -

  14. mrZkPNo1ZxakPICV
    mrZkPNo1ZxakPICV
    4HJqG1HbJMj3S2kZ
    A3awal3ZNmyDrUco

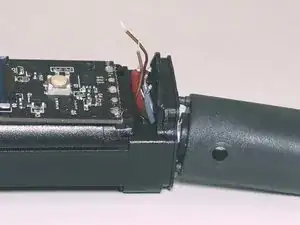

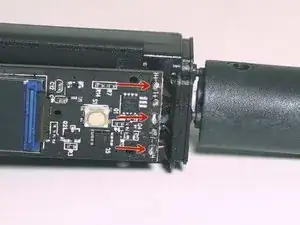

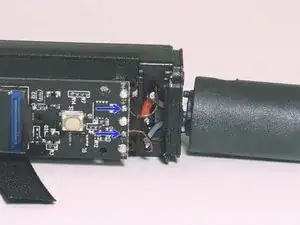

    • Löte den Pluspol des Akkus und beide Heizkabel ab.

    • Entlöte beide Kabel des Temperaturfühlers.

  15. mTuRPZ6GXXLhZQrZ
    mTuRPZ6GXXLhZQrZ
    KkmQLmIqCI1QMS4W

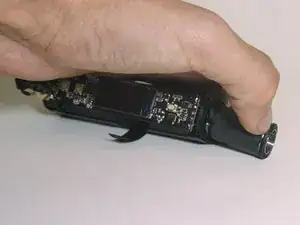

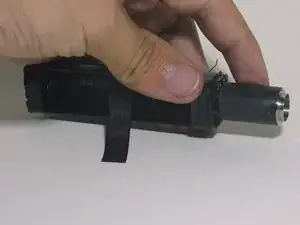

    • Verwende deine Finger, um so die Heizeinheit entfernen zu können.

  16. Fm5omEBkkNnMQKIW
    Fm5omEBkkNnMQKIW
    e45U5mAlMgJQNKeZ
    xQVVSwmWw1GDjycM

    • Löse beide P000-Schrauben.

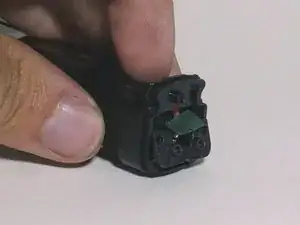

    • Entnimm die Einheit des Pluspols des Akkus.

  17. FWSmlJVhbS6s4Iq6
    FWSmlJVhbS6s4Iq6
    QHvCNIB2tl6VE4IB
    4vBGuDSuHiViW3Xs

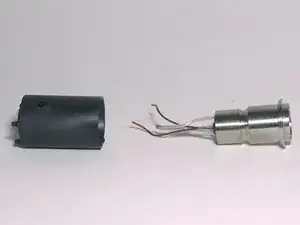

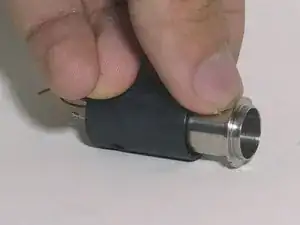

    • Verwende einen Nagel oder ein Hebelwerkzeug, um den Heizkern aus dem Gehäuse zu entfernen.

    • Es gibt etwas Epoxidharz auf der Unterseite des Gehäuses, welcher die Kabel am Gehäuse hält.

    • Dieser Epoxidharz muss vor dem Zusammenbau wieder erneuert werden. Er ist nämlich dafür verantwortlich, dass die Luft um die Elektronik und der Umgebung um die Hauptplatine nicht in deinen Mund eingezogen wird.

  18. w4iMkrJXkSfWBYT2
    w4iMkrJXkSfWBYT2
    kJ2jbbAiquTtPWOC

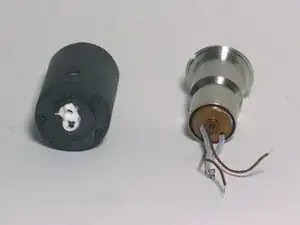

    • Hier gibt es ein paar weitere Bilder von der Heizeinheit.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in umgekehrter Reihenfolge.
