Einleitung
Der Austausch der Einstellräder und Knöpfe bei einer Olympus OM-D E-M10 Mark II hängt davon ab, welches Einstellrad oder welcher Knopf kaputt ist. Die Schritte 1-3 sind für alle die selben. Schritt vier weicht je nach Knopf oder Einstellrad, das kaputt ist, ab.
Die Dreiergruppe an Einstellrädern auf der Unterseite wird durch das Entfernen der gleichen Platine freigelegt. Das einzelne Einstellrad, auf der gegenüberliegenden Seite der Kamera unten, wird durch das Entfernen der anderen Platine freigelegt.
-
-
Lege die Kamera wie gezeigt auf die Rückseite. Verwende den rechts vom Objektiv liegenden Knopf, um das Objektiv, durch drücken des Knopfes und gleichzeitiges Drehen des Objektives, von der Kamera zu lösen.
-
-
-

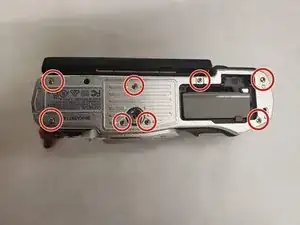

Löse die acht Schrauben mit einem Nr. 00 Kreuzschlitzschraubendreher.
-
Es gibt 3 verschiedene Schraubenarten, (2x) 3 mm, (3x) 2.5 mm, (3x) 4 mm.
-
-
-

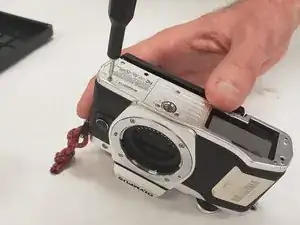

Löse mit einem Kreuzschlitzschraubendreher Nr. 00 die zwei 5,0-mm-Schrauben, jeweils eine liegt auf jeder Seite der Kamera.
-
-
-

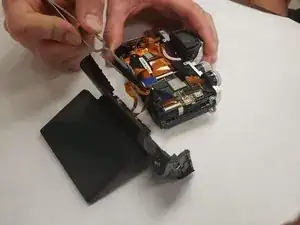

Drehe die Kamera so um, dass sie auf ihrer Rückseite liegt. Öffne den Bildschirm so, dass er vollständig ausgefahren und wie im Bild unten, positioniert ist. Löse die drei dort liegenden Schrauben mit einem Kreuzschlizschraubendreher Nr. 00.
-
Es gibt zwei verschiedene Schraubenarten, (2x) 2.7 mm und (1x) 3.5 mm.
-
-
-

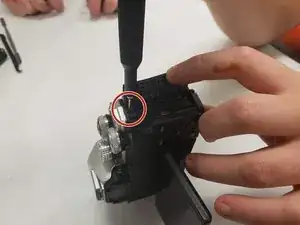

Drehe die Kamera, wie gezeigt, auf ihre Seite. Dort gibt es eine kleine Klappe, unter der sich eine Schraube befindet. Löse die 2,5-mm-Schraube mit einem Kreuzschlitzschraubendreher Nr. 00.
-
-
-

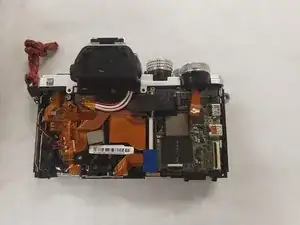

Positioniere die vordere Hälfte wie gezeigt. Das Motherboard ist der grüne Computerchip auf der rechten Hälfte des Bildes. Du musst alles vom Motherboard ausstecken. Löse die orangenen Kabel vorsichtig.
-
-
-

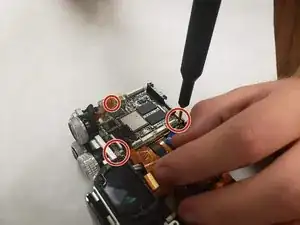

Löse mit einem Kreuzschlitzschraubendreher Nr. 00 die drei 3,0-mm-Schrauben und halte das Motherboard dabei fest. Anschließend solltest du das Motherboard vorsichtig entfernen können.
-
-
-
Öffne die Abdeckung des Akkufaches, indem du den schwarzen Knopf in Richtung des Pfeils, Richtung Kamerabildschirm schiebst.
-
-
-
Schiebe den dunkelroten Hebel in Richtung Kameralinse, um den Akku aus der Kamera zu lassen.
-
-
-
Du kannst jetzt den Akku aus dem Kameragehäuse nehmen und das Wiederzusammenbauen mit dem Einsetzen des Akkus beginnen.
-
-
-
Löse mit einem Kreuzschlitzschraubendreher Nr. 00 die zwei schwarze 5,4-mm-Schrauben und die eine silberne 2-mm-Schraube vom Sucher.
-

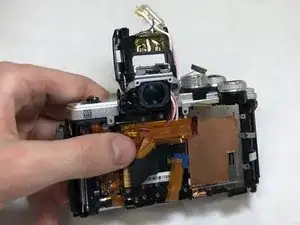

Entferne den Sucher vorsichtig von der Kamera und achte dabei auf jegliche Flachbandkabel, die immer noch mit andern Bauteilen verbunden sein können.
-
-
-

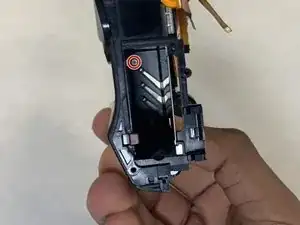

Drehe die Kamera um und löse mit einem Kreuzschlitzschraubendreher Nr. 00 die eine 4-mm-Schraube unter dem Akku.
-
Drehe die Kamera seitlich nach oben und löse die zwei 6,4-mm-Schrauben von der Oberseite des Plastikrahmens.
-
Entferne vorsichtig den oberen Plastikrahmen der Kamera, mit einen Fingern oder falls nötig, mit einem Plastikspatel.
-
-
-

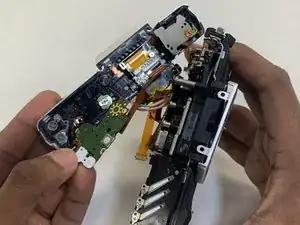

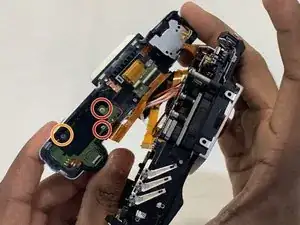

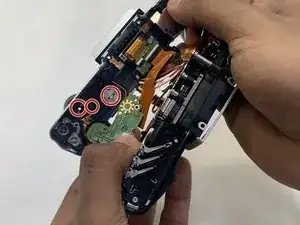

Löse die beiden 6,4-mm-Kreuzschlitzschrauben Nr. 00, mit denen die Platine am Kunststoffrahmen befestigt ist.
-
Löse die eine 4,8 mm Kreuzschlitzschraube Nr. 00.
-
Entferne die Platine.
-
-
-

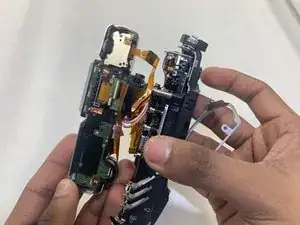

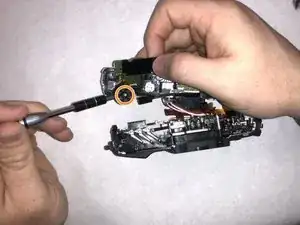

Löse mit einem Kreuzschlitzschraubendreher Nr. 00 die entsprechenden Schrauben an jener Taste oder jenem Einstellrad, das ersetzt werden muss.
-

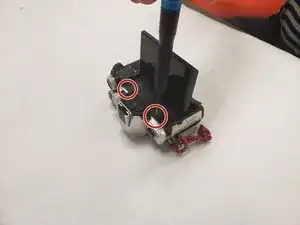

Die beiden Schrauben auf der rechten Seite haben einen Durchmesser von 3,8 mm und die beiden Schrauben auf der linken Seite einen Durchmesser von 4,8 mm.
-
Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in umgekehrter Reihenfolge.
