Austausch der Hauptplatine für den Motor bei dem Logitech G920 Lenkrad

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

Keine Schätzung

Einleitung

Verwende diese Anleitung, um die Hauptplatine des Motors bei deinem Logitech G920 Lenkrad auszutauschen.

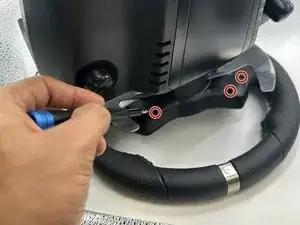

  1. 1rWChmyBvGCfnaKj

    • Löse die fünf am Lenkrad außenliegenden 9,5-mm-Schrauben, mit einem Kreuzschlitzschraubendreher Nr. 0.

    • Es sind nur drei der fünf Schrauben auf dem Bild sichtbar, da die anderen von der Lenkradhalterung verdeckt werden.

  2. EDoAtCGOgLBLsqJb

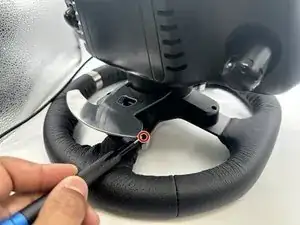

    • Löse mit einem Kreuzschlitzschraubendreher Nr. 0 die 5-mm-Schrauben, mit denen die Stopper befestigt sind.

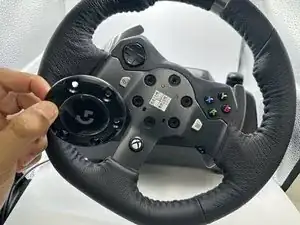

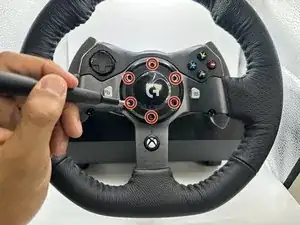

  3. xxOAvVukK5W5SCvT
    xxOAvVukK5W5SCvT
    YrJVHvwWHqW1XELS

    • Löse mir einem TR25-Torx-Sicherheitsschraubendreher die sechs 23,8-mm-Schrauben, mit denen die vordere Abdeckung befestigt ist.

    • Entferne die Platte mit dem Logitech-Logo von der Mitte des Lenkrades.

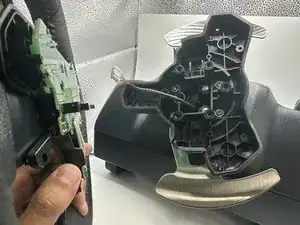

  4. QxtYUKJ464sLgyZD
    QxtYUKJ464sLgyZD
    O2P4dsqLHBLGpCq3

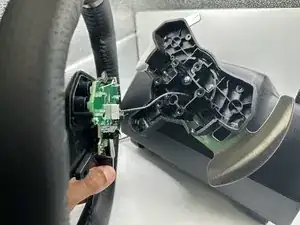

    • Entferne das Lenkrad von der Lenkradkonsole.

    • Achte darauf, dass du vorsichtig arbeitest und nicht die Verbindungskabel beschädigst.

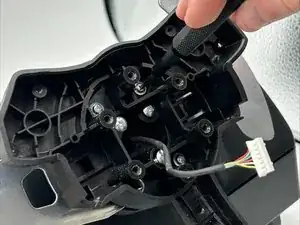

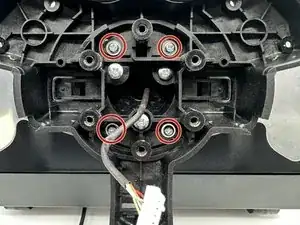

  5. NvBCSXceUWkUhpIY
    NvBCSXceUWkUhpIY
    gUJYLZCTgQqYDLtX

    • Löse die vier 13,5-mm-Schrauben mit einem Kreuzschlitzschraubendreher Nr. 0.

  6. CehPiS4FGDQBx6np
    CehPiS4FGDQBx6np
    3t3ueHGDcMBMd1fX

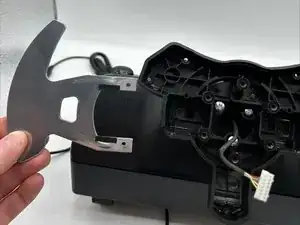

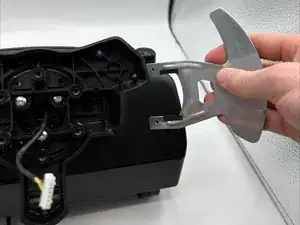

    • Entferne die Schalthebel von beiden Seiten des Lenkrades.

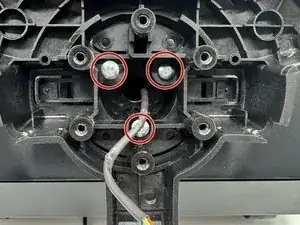

  7. NnlgG1WPb5x2cAC4

    • Löse die drei 36-mm-Schrauben mit einem Kreuzschlitzschraubendreher Nr. 2.

  8. L3LM1FVhXn4nfXId
    L3LM1FVhXn4nfXId
    pEiZNspXbYs2UVcr
    rRNLLZpbiZEqEvmj

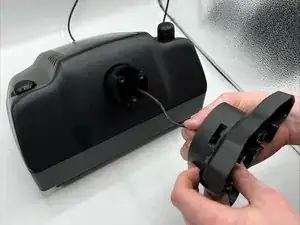

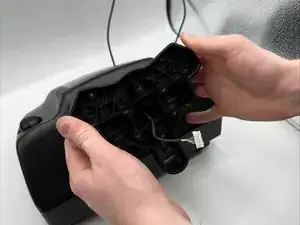

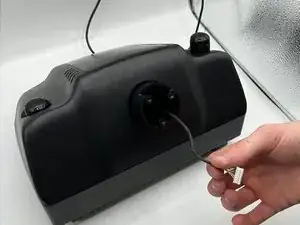

    • Entferne die Halterung des Lenkrades von der Motorbox.

  9. FFWAKWL6OvDgyCxc

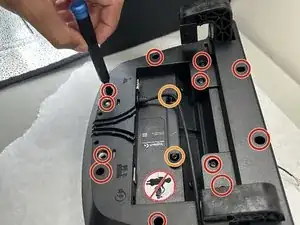

    • Drehe die Motorbox auf den Rücken.

    • Löse die zwölf 12,2-mm-Schrauben mit einem Kreuzschlitzschraubendreher Nr. 0.

    • Löse die beiden 11,5-mm-Schrauben mit einem Kreuzschlitzschraubendreher Nr. 0.

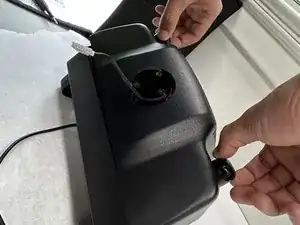

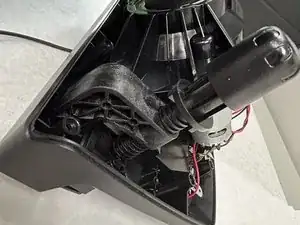

  10. tIB1jMieeWSEpnMp
    tIB1jMieeWSEpnMp
    kVVFEeXSbaIg5XDQ

    • Drehe die Motorbox wieder um.

    • Entferne die Abdeckung der Motorbox.

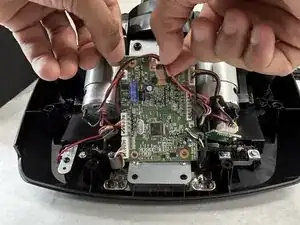

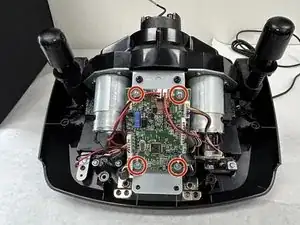

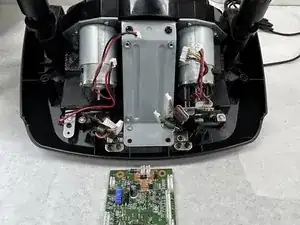

  11. RxesMN4Vs44vMk5p
    RxesMN4Vs44vMk5p
    weijO3samKtCLrOY
    OlTkFQBQ54vW3W6t

    • Löse die vier 5-mm-Schrauben mit einem Kreuzschlitzschraubendreher Nr. 0.

    • Stecke die Kabel an der Hauptplatine aus.

    • Entferne die Hauptplatine von der Motorbox.

Abschluss

Befolge die Anleitung in umgekehrter Reihenfolge, um dein Gerät wieder zusammenzubauen.
