Austausch der I/O-Platine bei einem Nvidia Shield Pro Android TV

Geschrieben von: Jimmy Chen

Kommentare: 3

Austausch der I/O-Platine bei einem Nvidia Shield Pro Android TV

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

20 - 30 Minuten

Einleitung

Sollten Ladeanschluss, USB-Anschlüsse, Ethernet-Anschluss oder der HDMI-Anschluss deines Nvidia Shield Pro Android TVs nicht mehr richtig funktionieren, dann verwende diese Anleitung, um die I/O-Platine deines Nvidia Shield Pros auszubauen/zu ersetzen. Die einzigen hierfür benötigten Werkzeuge sind ein T6-Torx-Schraubendreher und ein Öffnungswerkzeug aus Plastik. Mansche Schritte sind durch die vielen zu suchenden Schrauben und Kabel eventuell etwas schwieriger, aber diese Anleitung wird dir dabei helfen, alle Teile zu finden, die du ausbauen musst.

Werkzeuge

Schritt 1

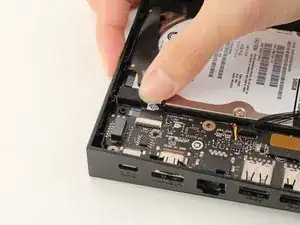

Drehe den Nvidia Shield Pro Android TV auf seine Rückseite.

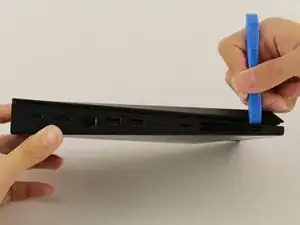

Um die untere Abdeckung des Nvidia Shields zu öffnen, schiebe dein Öffnungswerkzeug aus Plastik, in der Ecke beginnend, den Spalt entlang.
Falls die Verwendung eines Öffnungswerkzeug aus Plastik zum Entfernen der unteren Abdeckung zu schwierig ist, verwende einen Metallspatel.

Schritt 2

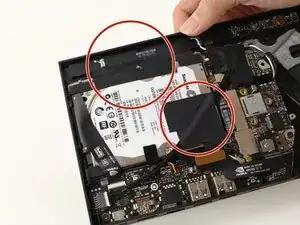

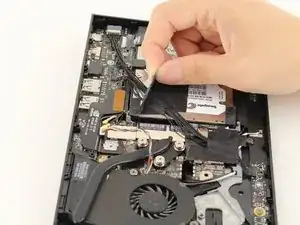

Entferne die zwei Stücke Klebeband, die auf der Ober- und Unterseite der Festplatte zu finden sind.
Lege die beiden Klebestreifen bei Seite. Achte darauf, dass sie gerade bleiben, damit du sie später wieder draufkleben kannst.

Schritt 3

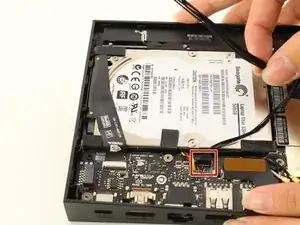

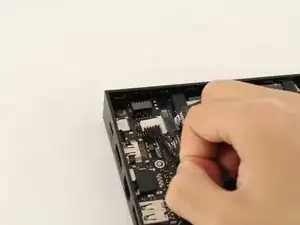

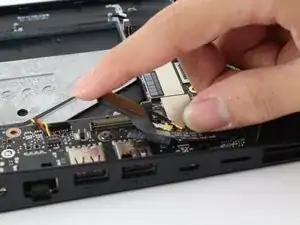

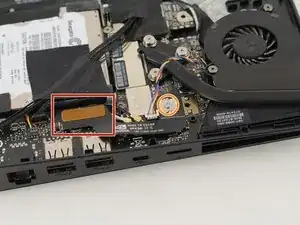

Stecke den Kabelbaum aus, indem du ihn aus dem Anschluss ziehst.

Schritt 4

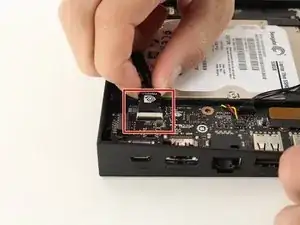

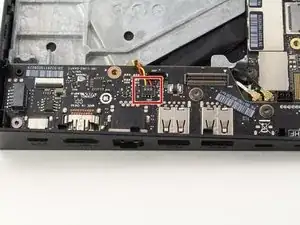

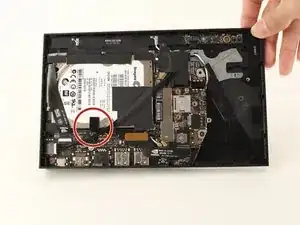

Neben dem leeren Anschluss, wo die schwarzen Kabel an der I/O-Platine (bezieht sich auf Schritt 2) eingesteckt waren, kannst du die Plastiklasche der I/O-Platine lösen, indem du die Lasche, mit deinen Fingern, vom Anschluss, wegziehst.

These are horrible, potentially damaging instructions. DO NOT try removing the ribbon cable without unlocking the connector first. Gently lift the black, plastic tab on the end by flipping it up toward the white ribbon cable connector. It will hinge all the way up until it moves freely. This is not pictured above, all three images show the tab in the locked position.

Now the ribbon cable should easily slide out of the connector without any additional force. If it doesn't, the tab is likely not lifted up all the way.

Be very careful with the ribbon cable and do not bend it. Simply applying force until it slips out as suggested above could cause irreversible damage.

J J -

Schritt 5

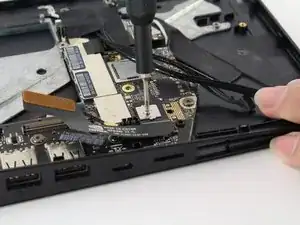

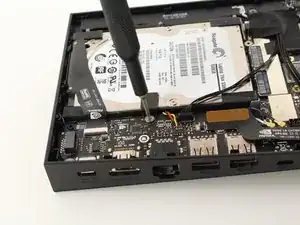

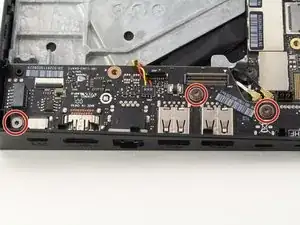

Löse die Schraube auf dem Metallteil mit einem T6-Torx-Schraubendreher und lege das Metallteil, nach dem Lösen der Schraube, weg.

Schritt 6

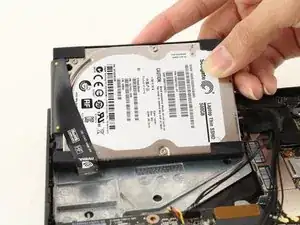

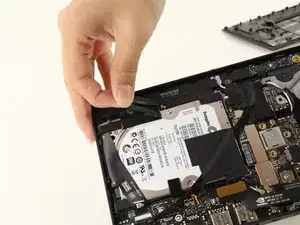

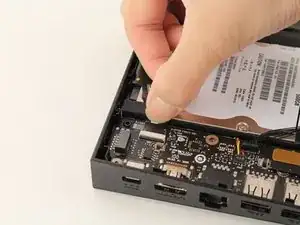

Ziehe die Festplatte sorgsam aus dem Gerät.

Schritt 7

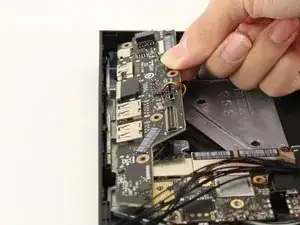

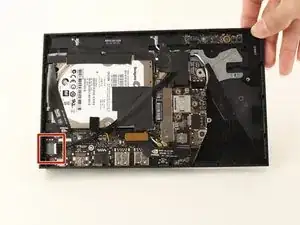

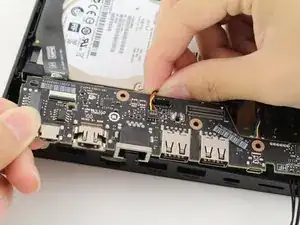

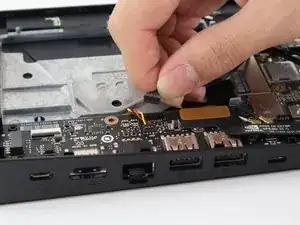

Stecke die braune Seite des Anschlusses von der I/O-Platine aus, indem du ihn nach oben ziehst.

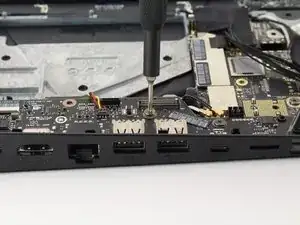

Löse die Schraube der silbernen Platte, mit einem T6-Torx-Schraubendreher.
Lege die Kabel nach dem Entfernen auf die Seite.

Schritt 8

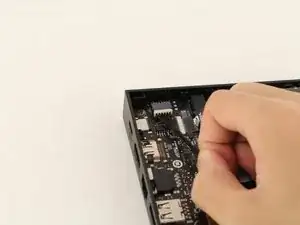

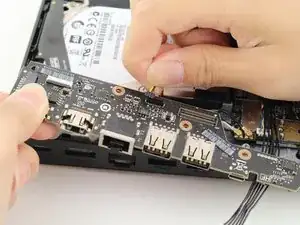

Stecke den kleinen schwarzen Kabelbaum an der I/O-Platine aus, indem du ihn gerade nach oben ziehst.
Sei dabei sehr vorsichtig, da die Kabel sehr fragil sind.
