Austausch der LED-Streifen bei 42-Zoll-LG Fernsehern

Geschrieben von: Rachel Burnham
  • Kommentare: 6
Austausch der LED-Streifen bei 42-Zoll-LG Fernsehern

Schwierigkeitsgrad

Mittel

Schritte

33

Zeitaufwand

40 Minuten - 1 Stunde

Einleitung

LG baut einige der besten LED Fernseher die du kaufen kannst. Das liegt an Funktionen wie der exzellenten webOS-Smart-TV-Plattform, die eine Verbindung zu Routern ermöglicht und der Überlegenheit bei den OLED-Paneelen. Zusätzlich bieten sie im Vergleich zu anderen 4k Fernsehern auf dem Markt, feinste Bildqualität, guten Sound und viele smarte Funktionen.

Wie auch immer, wenn es darum geht die LED-Streifen oder LED-Arrays zu ersetzen, setzen die Leute normalerweise auf Fernsehreparateure. Aber du kannst es auch selbst bei dir zu Hause erledigen.

Diese Anleitung funktioniert bei folgenden Modellen:

42LY340C-UA BUSWLJR
42LB5600-UZ BUSWLOR
42LF5600-UB BUSYLOR
42LF5600-UB BUSDLJM
42LF5600-UB AUSYLOR
42LF5600-UB BUSYLJR
42LF5800-UA BUSYLOR
42LX530S-UA BCCYLOR
42LX330C-UA BUSYLOR

==LED-Hintergrundbeleuchtungsarray==

Das LED-Hintergrundbeleuchtungsarray ist eine lange Platine mit auf der Oberfläche befestigten Licht produzierenden Dioden (SMD LEDs), welche Licht in einen Raum strahlen, um diesen zu beleuchten. Diese Streifen werden manchmal auch als LED-Streifen oder Lichtbänder bezeichnet und verfügen in der Regel über eine selbstklebende Rückseite, die eine einfache Installation ermöglicht.

LED-Streifen gehören zu den besten Möglichkeiten um verschiedene Innenarchitekturprojekte zu realisieren, darunter Einbauleuchten, Fernsehhintergrundbeleuchtungen, Küchenarbeitsplattenbeleuchtungen und Unterschrankbeleuchtungen.

In diesem Tutorial verwenden wir solche LED-Hintergrundbeleuchtungsarrays, um die LED-Streifen der LG 42-Zoll-LED zu ersetzen. Diese LED-Streifen werden aufgrund ihrer hohen Qualität, Nützlichkeit und optisch ansprechenden Gestaltung verwendet. Weitere zu berücksichtigende Faktoren sind die Klebekraft, die Appfunktionen, die Helligkeit und die Einfachheit der Installation sowie die allgemeine Funktionsweise der LED-Streifen.

Wie viel kostet der Austausch von LED-Streifen vom Fernseher?

Der Austausch eines LED-Hintergrundbeleuchtungsstreifens kostet einschließlich aller erforderlichen Komponenten und Arbeitskosten zwischen 90 und 115 Euro. Alte Fernseher zu reparieren ist teurer, da Ersatzteile für diese Fernseher möglicherweise nur noch schwer zu finden sind. Zusätzlich sind die Ersatzteile für Fernseher mit 42 Zoll oder größer ebenfalls kostspieliger.

Schritte zum Austausch des Bildschirms bei einem LG 42lb5600

Wie tausche ich den LED-Streifen an meinem LG-Fernseher aus? In diesem Tutorial zeigen wir dir, wie du die LED-Streifen in den 42-Zoll-LED-Fernsehern von LG austauschen kannst. Dieses Tutorial funktioniert mit einer Vielzahl von 42-Zoll-LED-Fernseher-Modellen von LG, auch wenn diese Modelle sich etwas voneinander unterscheiden können. Die Schritte zum Austausch des LG 42lb5600-Bildschirms, die wir zeigen, sollten für alle Modelle gelten.

Viel Glück!

  1. i6wuGGfXcgSnesk5

    • Entferne alle Schrauben auf der Rückseite des Fernsehers und die Rückabdeckung.

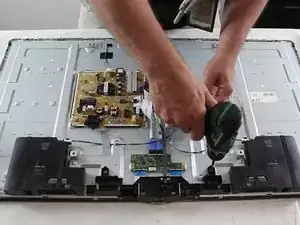

  2. Bw2agJfYIplF6gTs

    • Löse die Schrauben, die den Infrarotsensor mit der Hauptplatine verbinden und stecke ihn ab.

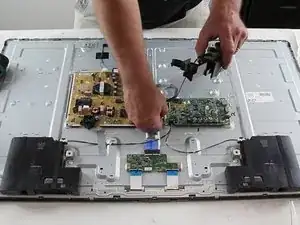

  3. EMcxleJ4GehjAlHY

    • Stecke die Flachbandkabel an den vorhandenen Anschlüssen von den Buffer-Platinen ab.

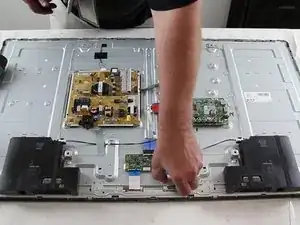

  4. 2XOsPCYbTtZefMSn

    • Entferne die Lautsprecher von der Hauptplatine, indem du sie davon trennst.

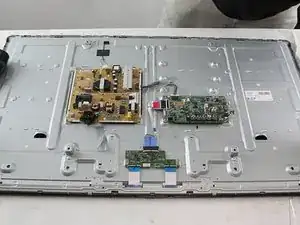

  5. IROHKNGthTqdPcHM

    • Entferne die Schrauben rund um den Fernseher herum.

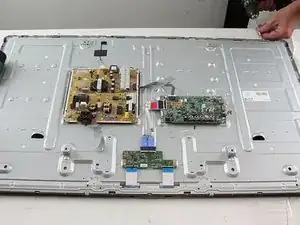

  6. FCceD5TGLJjpKhWQ

    • Löse die Schrauben, die die Buffer-Platinen halten.

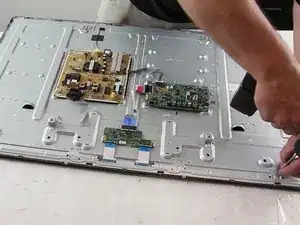

  7. DxNMBxKeZmtrLUhc

    • Bei manchen Abdeckungen, musst du vielleicht die Clips mit einem Multitool oder etwas ähnlichem von der Blende wegbiegen, um die Clips öffnen zu können.

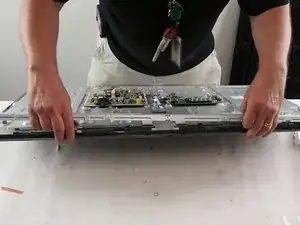

  8. x62cZvJJZvtbrAeE

    • Entferne die Abdeckungen der Buffer-Platinen.

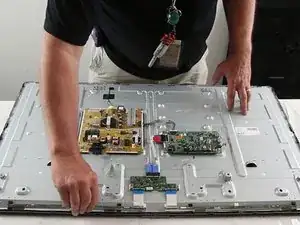

  9. FlXTUmvIvLotxRYk

    • Löse die Klebestreifen auf den Platinen, um die Buffer-Platinen freizugeben.

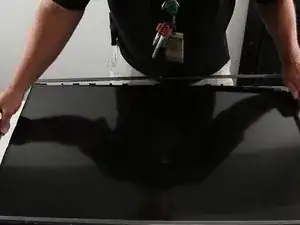

  10. GPRLtRIAL3TsgYkK

    • Entferne die Blende, indem du den Fernseher umdrehst.

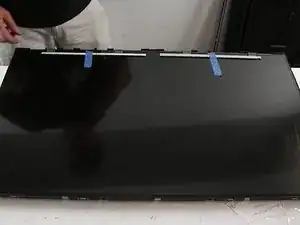

  11. MbsYRrNC3Al1bI4C

    • Klappe die Buffer-Platinen nach oben und klebe sie mit Klebeband fest. Bringe danach Saugnäpfen auf dem Panel an.

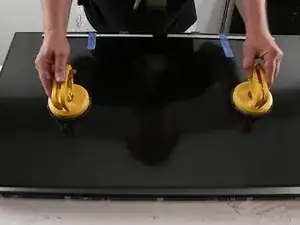

  12. WSsOCQFYDLvoUIme

    • Entferne das Panel aus dem Fernseher, indem du die Saugnäpfe gleichmäßig anhebst, sodass das Panel nicht kaputt geht.

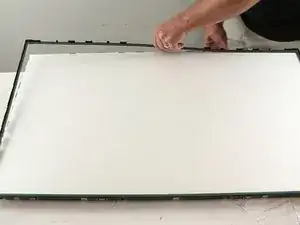

  13. dB6JHqWraSEoAZCK

    • Entferne den Ramen des Panels.

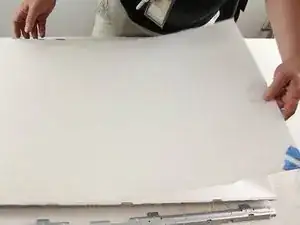

  14. MLVg1iBENHCAZwvH

    • Klebe die Diffusionsschichten an einer Ecke zusammen, um sie richtig angeordnet zu halten und entferne dann die Diffusionsschichten eine nach der anderen, beginnend an der Ecke.

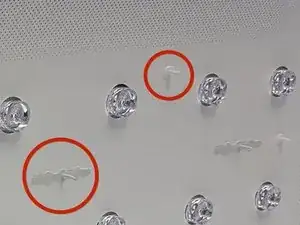

  15. FDneR3RaaWEZFMAT

    • Der Reflektor wird durch zwei Laschen auf jeder Seite in Position gehalten.

    Where can i buy these two sets of tabs?

    Vicente Delariarte -

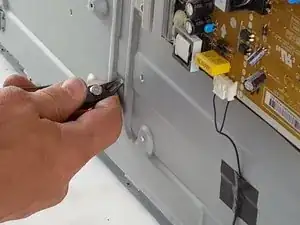

  16. wigWpNYfVLi5HURN

    • Schiebe die kleineren Laschen auf der Platinenseite mit einer Spitzzange durch die Öffnungen des Gehäuses.

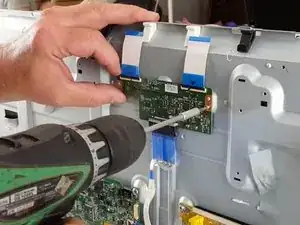

  17. EHE6ZSQPsFOqBd5H

    • Manche der kleinen Laschen befinden sich unter den Platinen. Du musst zumindest die T-Con-Platine ausbauen, um an eine der kleinen Laschen zu gelangen.

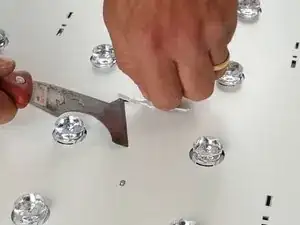

  18. MV5JjnUUI4RYJDIH

    • Um die größeren Laschen zu lösen, musst du beim Verschieben eine Seite anheben.

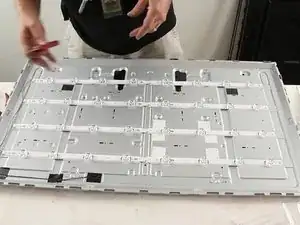

  19. 5jvMQgRgPWa1VrAI

    • Entferne die Reflektorplatte.

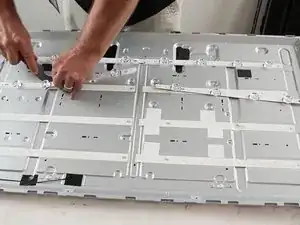

  20. lXqsLLrDkRtUaTGH

    • Löse die LED-Streifen mit einem Multitool oder etwas Ähnlichem von den Stromkabeln und heble sie unter den LED-Streifen hindurch, aus ihren Halterungen am Gehäuse.

    Three LG strips for a 32" TV for example cost £25. It is possible to replace the failed led. My led's were in series, so if one fails open-circuit, all the led lamps in the strip go out. If one strip goes out so do the other strips). You have to be careful when testing them to ensure you don't put too much current through them or the led's will fail. You can buy special led testers and soldering stations, but they are not absolutely necessary. Pry off the plastic lens then modify a soldering iron (I used a 25W). I undid the screw on the soldering iron to remove the tip, and used the screw to attach a piece of metal with a flat area of size of the lens , bending the metal to get the best thermal contact with the iron. Then I lay the copper side of the strip opposite the failed led on the hot flat metal. It took about 5mins to melt the solder and slide the failed led away. The led must be replaced by a new led or one melted off another scrap strip. Re-glue on the lens. Used led's will have shorter life.

    Dave Empson -

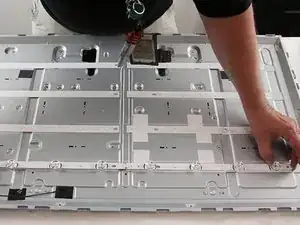

  21. WXHZVVMlraKli4J4

    • Verbinde die neuen LED-Streifen und überprüfe, ob diese korrekt im Gehäuse angeordnet sind.

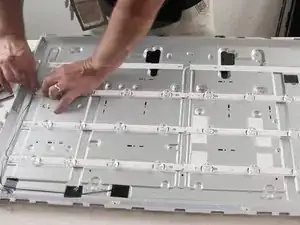

  22. HIE4dfFv62HjgTMY

    • Stecke die LED-Streifen wieder so an den Stromkabeln an, wie du sie ausgesteckt hast.

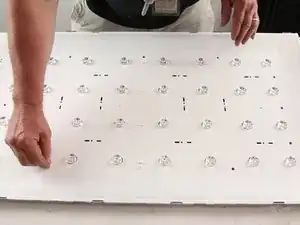

  23. M5PeDAchaaoWbH3J

    • Baue die Reflektorplatte wieder ein und schiebe die Clips in den Reflektrorahmen.

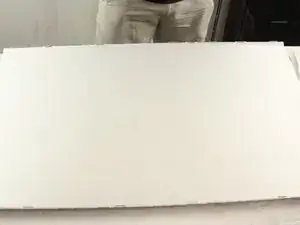

  24. IZDrsEcwFx1MLwCI

    • Entferne das Klebeband von den Diffusionsschichten und baue diese wieder ein.

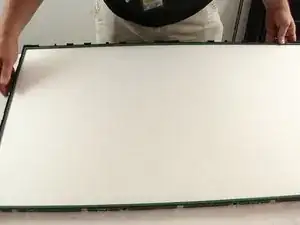

  25. 5par6rGtZ5OkvqMJ

    • Bauen den Rahmen des Panels wieder ein.

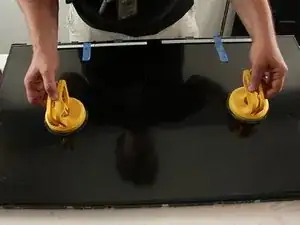

  26. BuIhGJXphyd12osG

    • Positioniere das Panel korrekt und entferne die Saugnäpfe vom Panel.

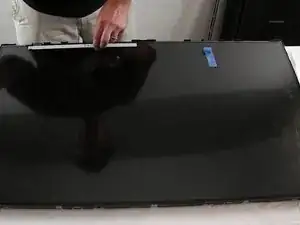

  27. NQlJsidZtbSN6TCX

    • Löse das Klebeband von den Buffer-Platinen.

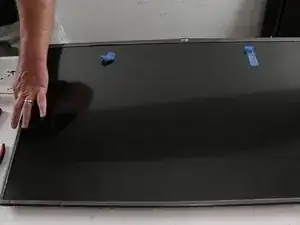

  28. kaGfYR5iRe3dIY6T

    • Bringe die Blende wieder an und befestige sie mit den Schrauben, die rund um den Fernseher verlaufen.

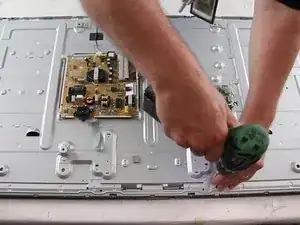

  29. UkJf3xL3LgnYXODr

    • Baue die Abdeckungen der Buffer-Platinen wieder ein.

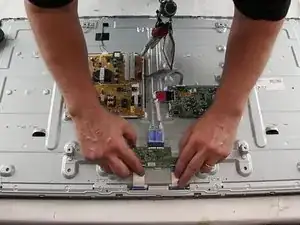

  30. ibYRDUbFnN3fDNTK

    • Stecke die T-Con-Platine und die Flachbandkabel wieder so ein, wie du sie ausgesteckt hast.

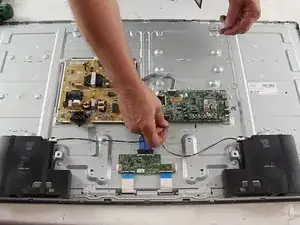

  31. eqxxwicbjgYtK5vn

    • Baue die Lautsprecher wieder ein und stecke die Kabel wieder in die Anschlüsse auf der Hauptplatine.

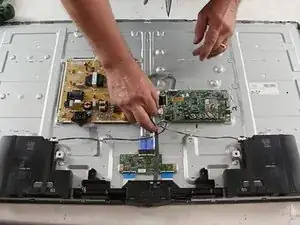

  32. xUNYKhsFgyLcluie

    • Baue den Infrarotsensor wieder ein und schraube ihn wieder am Gehäuse fest.

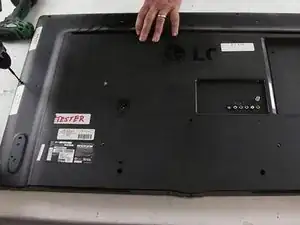

  33. LSTiBOF6d5UuCmsp

    • Baue die Rückblende wieder ein und befestige sie mit ihren dazugehörigen Schrauben.

Abschluss

Das Entfernen und das Neueinbauen von LED-Streifen in die 4G-LG-Fernseher klingt vielleicht schwierig und anspruchsvoll, aber nachdem du diese Anleitung gelesen hast, weißt du, wie man die LED-Streifen bei deinem 42-Zoll-LG-Fernseher austauschst und kannst es nun selbst machen! Ich hoffe du hast Spaß dabei! Bis zum nächsten Mal.
