Austausch der SMPS-Platine bei einem LG OLED 77 Zoll TV

Geschrieben von: bseagrave
  • Kommentare: 5
Austausch der SMPS-Platine bei einem LG OLED 77 Zoll TV

Schwierigkeitsgrad

Mittel

Schritte

7

Zeitaufwand

30 Minuten

Einleitung

Behebt, dass sich der Bildschirm nicht einschalten lässt – Beim Versuch, den Fernseher einzuschalten, hört man lediglich das typische Klicken beim Einschalten, aber die rote Standby-Leuchte bleibt weiterhin an (fängt nicht zu blinken an) und der Bildschirm bleibt schwarz.

    • Achte darauf, dass nichts auf der sauberen Oberfläche ist, was den Bildschirm zerkratzen könnte. Es werden zwei Leute benötigt, um den Fernseher sorgsam, mit dem Bildschirm nach unten zeigend, hinzulegen.

    • Löse die kleinen schwarzen Kreuzschlitzschrauben. Zwei sind auf der Unterseite des Fernsehers, eine pro Seite. Zwei sind hinter einem kleinen abnehmbaren Panel in der Mitte der Rückseite. Eine ist an der Stelle, wo das Stromkabel in die Rückseite des Fernsehers geht.

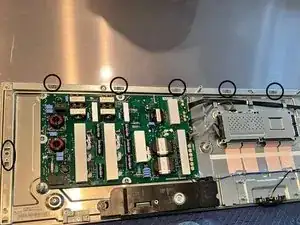

  3. vnni32OuDYvENgpd

    • Verwende einen Plastikspatel, um die Rückabdeckung wegzuhebeln. Ziehe die Abdeckung, mit deinen Fingern, von der Rückseite des TVs weg. Schiebe die Spitze des Spatels darunter, schiebe ihn einmal rundherum und ziehe sie mit etwas Druck hoch. Es gibt 1 Clip auf jeder Seite und 8 auf der Oberseite verteilte Clips, die du mit dem Spatel öffnen musst.

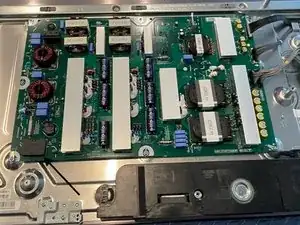

  4. QeD6dHkwuYDQX1qv

    • Das Stromkabel ist auf der Rückseite eingesteckt und ist an der mit dem Pfeil markierten Stelle mit der Power-Platine verbunden. Drücke die beiden Clips auf jeder Seite zusammen, um das Kabel von der Power-Platine zu lösen.

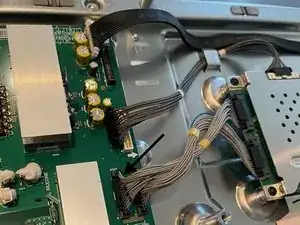

  5. nRRYHjpvJ2MyIWNt

    • Mit der Power-Platine sind vier Kabelbäume verbunden. Auf dem Foto ist der obere ausgesteckt. Drücke beide weiße Laschen zusammen, um es auszustecken. Drücke die schwarzen Seiten der anderen drei Kabelbäume zusammen, um sie auszustecken. Zwei Kabelbäume sehen gleich aus. Markiere eines, damit du sie beim Montieren unterscheiden kannst. Siehe Pfeil.

    You can see I marked the inside harness with a black sharpie. I made a note that the marked harness went in the inside socket.

    bseagrave -

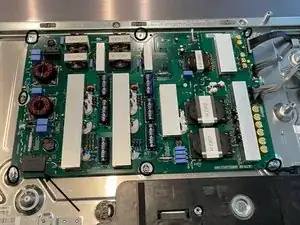

  6. XqFGDXPCXNgutYXG

    • Löse die 7 Kreuzschlitzschrauben, die die Powe-Platine des Fernsehers befestigen. Tausche die Power-Platine mit einem LG OLED77C8PUA Netzteil (LGP77C8-18OP) EAY64748801. Dies ist unteranderem von Michigan Service Parts via Walmart.com verfügbar.

    I'm thinking of adding an active cooling system to my TV so would love it if anyone could supply photos of what the back of the TV looks like when plate is removed. (I'm disabled so would struggle with this myself.

    But my idea is too add a type of trunking along the top vent and add exhaust van along it or either end too force cool air threw the bottom to circulate.

    Any thoughts it may be a dumb idea and not worth it, but could extend the life of the TV

    Derek Pearse -

    • Achte darauf, dass du das Stromkabel wieder in die Rückseite einsteckst. Das verhindert, dass das Kabel aus der Platine gerissen wird, wenn ein Unfall passiert, wie z.B. wenn jemand über das Kabel stolpert.

    Remember to feed your cord through the cut-out in the back panel before reattaching the power cord to the board.

    bseagrave -

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in umgekehrter Reihenfolge.
