Austausch des Bildschirmes bei einem Mindstorms NXT Brick

Diese Anleitung ist für NXT Bricks, deren LCD-Bildschirme, beziehungsweise Teile davon, entweder nichts anzeigen, flackern oder gedimmt sind.

Dein Brick sollte normal hochfahren - die "Starthymne" abspielen und die üblichen Geräusche beim Knopfdrücken machen, aber es sollten Probleme mit dem Bildschirm auftreten - falls sich nichts tut (teste die Batterien!) oder du ein andauerndes Klickgeräusch hörst, dann ist es vermutlich ein Firmwareproblem, also versuche zuerst, diese zu updaten.

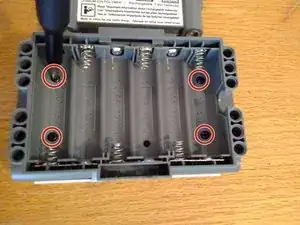

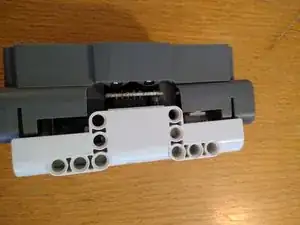

Löse die vier kleinen Schlitzschrauben, die unter den Batterien liegen und entferne die hellgraue Abdeckung auf der Vorderseite.

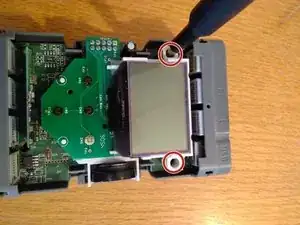

Löse die zwei kleinen Schlitzschrauben, auf beiden Seiten des Bildschirms.

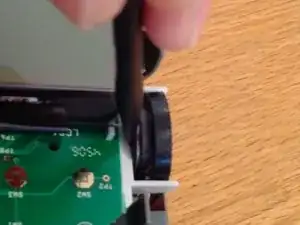

Heble den Lautsprecher sorgsam vom weißen Plastikgehäuse weg. Er ist mit einem klebrigen Schaumstoffteil befestigt.

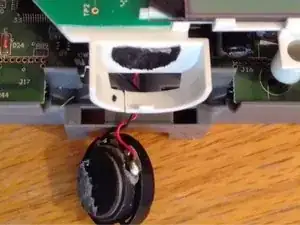

Bewege den Lautsprecher und seine Kabel bei Seite und schneide eine kleine Öffnung in das Plastik, die den Kabeln erlaubt, durchzulaufen. ACHTE DARAUF, DASS DU NICHT IN DIE KABEL SCHNEIDEST.

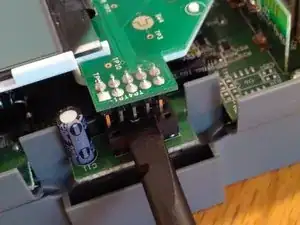

Stecke den 10-Pin-Anschluss aus und hebe die Baugruppe des Bildschirmes/der Platine heraus.

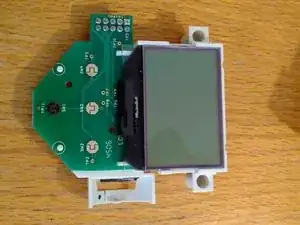

Hebe die Platine von unten an und schiebe sie raus, damit das Flachbandkabel nach außen geöffnet und vollständig sichtbar ist.

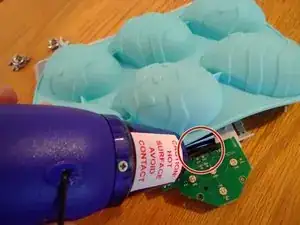

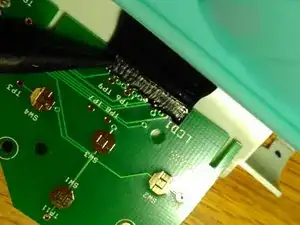

Ich habe den LCD-Bildschirm mit einer Backform aus Silicon geschützt (ich weiß nicht, ob das nötig war!). Erhitze den Teil des Flachbandkabels, der mit der Platine verbunden ist. Ich habe ihn 10s mit einem kleinen Heißluftfön erwärmt.

Übe Druck auf die Stelle aus - Du solltest Schäden an der glänzenden Schutzfolie vermeiden und versuchen, Druck auf die kleinen Anschlüsse darunter zu geben, damit sich diese wieder verbinden. Von diesen gibt es ca. 10, also habe ich die scharfe Seite eines Spatels verwendet und parallel zum Flachbandkabel hin und her gerieben.

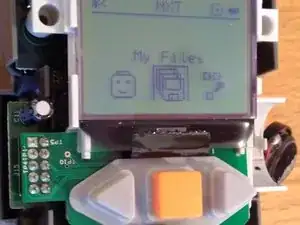

Klappe das Flachbandkabel wieder unter den Bildschirm und baue die Platine gerade so ein, dass der 10-Pin-Anschluss einrastet. Lege ein paar Batterien ein und teste das Display.

Wiederhole, falls nötig, Schritt 5, mit mehr Hitze oder Druck.

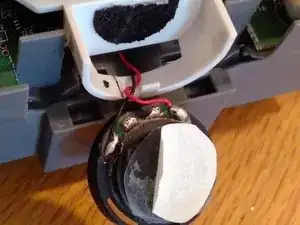

Denke daran, dass Lautsprecherkabel wieder durch den von dir geschnittenen Kanal zu führen und ihn vorsichtig, in das weiße Plastikgehäuse zu stecken. Achte darauf, dass du keinen Druck auf die Oberseite des Lautsprechers ausübst - sie ist empfindlich.
