Austausch des Bildschirmes bei einem Oukitel WP5 Pro

Geschrieben von: Justin Castle
  • Kommentare: 2
Austausch des Bildschirmes bei einem Oukitel WP5 Pro

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

45 Minuten

Einleitung

Diese Anleitung wird dich durch die Schritte zum Bildschirmtausch bei einem Oukitel WP5 Pro führen. Da sowohl das WP5, als auch das WP5 Pro den selben Ersatzbildschirm verwenden (wie auch beim iPhone 12/iPhone 12 Pro), ist der Reparaturvorgang beim WP5 sehr ähnlich, aber achte besonders darauf, ob die Reparatur des anderen Gerätes noch mehr Schritte, als dieses Gerät bedarf.

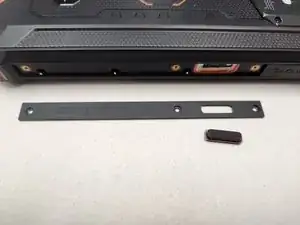

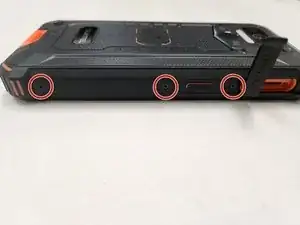

  1. vX6jYln12Uc2jU1v
    vX6jYln12Uc2jU1v
    x2iwP21qpyHAjeUD
    6BAsJgMK1SnJEJHp

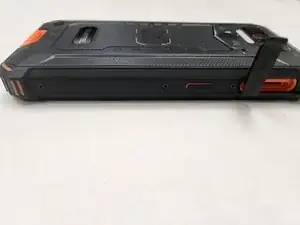

    • Verwende einen T5-Torx-Schraubendreher und löse die Schrauben des linken Seitenunterstützungspanels.

    • Entferne das linke Seitenunterstützungspanel.

    • Der Seitenknopf wird nur noch durch etwas Haftung festgehalten und wird wahrscheinlich rausfallen. Um ein Verlieren zu verhindern, entferne ihn ebenfalls.

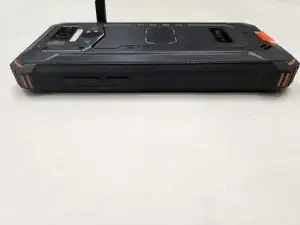

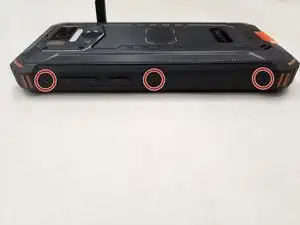

  2. S1tMmtn5f4pcBURn
    S1tMmtn5f4pcBURn
    AsUrE1nYSqYrLfyc
    TQEcUnwcJTvgPp1K

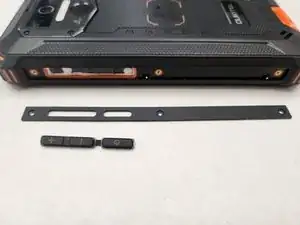

    • Verwende einen T5-Torx-Schraubendreher und löse die Schrauben des rechten Seitenunterstützungspanels.

    • Entferne das rechte Seitenunterstützungspanel.

    • Der Anschalt- und die Lautstärkeknöpfe werden nur noch durch etwas Haftung festgehalten und werden wahrscheinlich rausfallen. Um ein Verlieren zu verhindern, entferne sie ebenfalls.

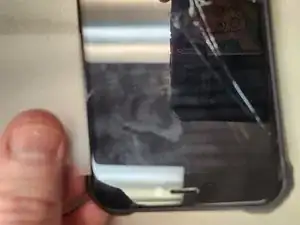

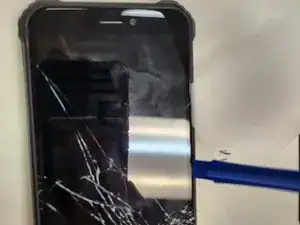

  3. LdeUoY1rlwlVRDiF
    LdeUoY1rlwlVRDiF
    mc6yGUgunVC4QD1v
    tLc3ON3kRHFuBAGV

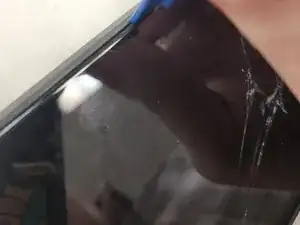

    • Mit den entfernten Seitenunterstützungspanelen solltest du jetzt genug Flexibilität in dem gummierten Bereich der eingebauten Hülle haben, um den Bildschirm heraushebeln zu können.

    • Beginne mit dem Hebeln auf beiden Seiten, bis der Spalt breit genug ist, damit du eine Plastikkarte reinschieben kannst und du so das Hebelwerkzeug entfernen kannst.

    • Schiebe deine Plastikkarte nicht mehr als einen Centimeter rein, um Schäden an dem Flachbandkabel des Bildschirmes zu vermeiden.

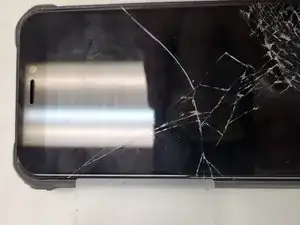

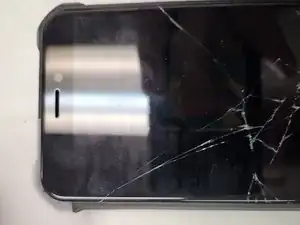

  4. PNpvxlDP4ShjTZaX
    PNpvxlDP4ShjTZaX
    BQEgHkW5itIaqyCV
    puHb3Y5GHJF2BR1w

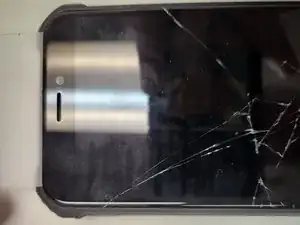

    • Arbeite dich mit deiner Plastikkarte, beginnend von der Seite bei der du angefangen hast, nach oben.

    • Fahre mit ihr bis zur anderen Seite weiter und schiebe sie nach unten.

    • Halte an, bevor du unten ankommst. Hier ist das Flachbandkabel mit dem Bildschirm verbunden und kann ganz unten, mit der Plastikkarte, beschädigt werden.

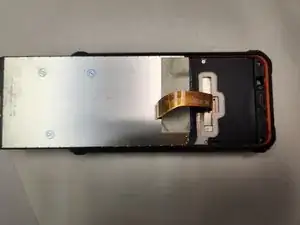

  5. YgcnQcLEl5fWsq6v
    YgcnQcLEl5fWsq6v
    4tGyIHG5VAYlugBZ

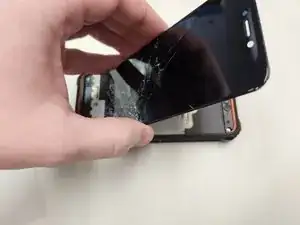

    • Wenn der Bildschirm lose ist, hebe ihn langsam an.

    • Klappe ihn einmal um sich selbst, um den Verbindungspunkt erreichen zu können.

    • Falls der Bildschirm noch nicht lose genug ist, um angehoben zu werden, arbeite dich mit der Plastikkarte wieder zur Oberseite zurück und falls nötig, auf der anderen Seite wieder herunter. Denke daran, die Plastikkarte immer etwas reingesteckt zu lassen und den unteren Teil des Bildschirmes zu vermeiden.

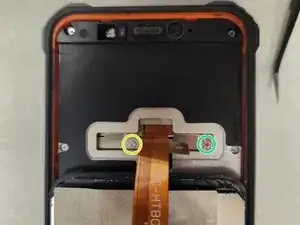

  6. ZohNTDJVkUbSi6jL
    ZohNTDJVkUbSi6jL
    aEIBMbScZHtR46BI
    BZMiBVnmfQFwtFZB

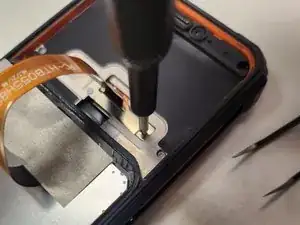

    • Verwende einen PH0-Schraubendreher und löse die lange Schraube von der Halterung, die das LCD-Kabel befestigt.

    • Verwende einen PH0-Schraubendreher und löse die kurze Schraube von der Halterung, die das LCD-Kabel befestigt.

    • Es ist wichtig, die Schrauben voneinander zu trennen, da ein Einführen der langen Schraube in das kurze Loch, zu internen Schäden führen könnte.

    • Es wird berichtet, dass manche Ausführungen dieses Handys ein zusätzlich geklebtes Metallclip auf der Halterung besitzen. Dieses muss ebenfalls entfernt werden, solltest du eines bei deinem Gerät finden.

    On my WP5 Pro there's an additional metal piece covering the space where the bracket is. It can be pried out, the glue layer that fixes it needs to be replaced.

    Timofey Balashov -

    Thank you for bringing this to my attention. Nothing of the sort was there when I did this repair. If you don't mind me asking, what region was your phone manufactured for? The phone I took pictures of for this guide was US/NA region.

    If you can provide a photo I will be happy to add it to the guide. As it stands now, I've added a note to this step.

    Justin Castle -

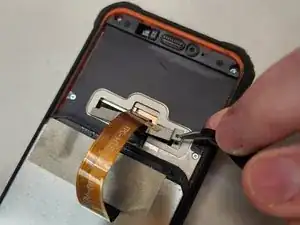

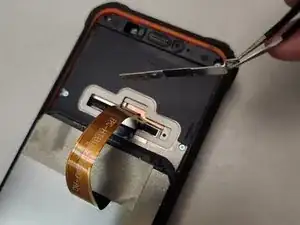

  7. lsXKtVcsEOiP2Qay
    lsXKtVcsEOiP2Qay
    yW2YZUwyLl3MsYZS

    • Verwende deine Pinzette und entferne vorsichtig, die Sicherungshalterung des LCD-Flachbandkabels.

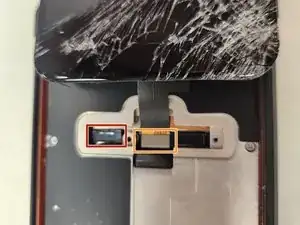

  8. awvLUEDN2WbVmXnc
    awvLUEDN2WbVmXnc
    vH5WEsMtMBamVOme
    px4rbbwlIKxXGwbp

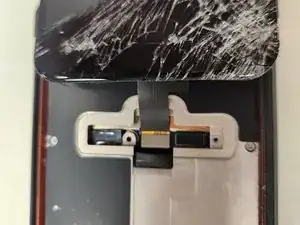

    • Drehe den Bildschirm sorgsam in die anderen Richtung um, um besseren Zugriff auf die Flachbandkabelanschlüsse zu bekommen.

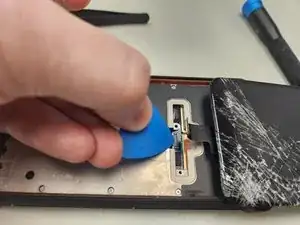

    • Verwende ein Öffnungswerkzeug, um den Akkuanschluss sorgsam auszustecken.

    • Verwende ein Öffnungswerkzeug, um den LCD-Anschluss sorgsam auszustecken.

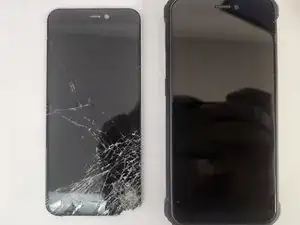

  9. KQl5EKMTb1SFJbdh

    • Achte besonders darauf, dass jegliche Glassplitter von den Kanten der Bildschirmhalterung bereinigt wurden. Der Bildschirm des WP5 Pro wird durch Druck und nicht durch Kleber an Ort und Stelle gehalten, wodurch ein kleiner Glassplitter deinen neuen Bildschirm beschädigen könnte, sollte er in der Rille liegen, in die der Bildschirm muss.

    • Achte beim Einbau des neuen Bildschirms besonders darauf, dass du die Gummiseitenteile nach außen biegst, damit der neue Bildschirm Platz zum Reinrutschen hat.

    • Auch wenn die beiden Seiten, oben und unten richtig sitzen, kann es schwierig sein die Ecken korrekt einzubauen. Gehe langsam und sorgsam vor, reibe über die Problemecke(n) mit leicht steigendem Druck, um sicherzustellen, dass der neue Bildschirm nicht an den Ecken bricht,´.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in Umgekehrter Reihenfolge. Wenn du den neuen Bildschirm an seinen Platz drückst, gehe langsam vor und achte auf die Ecken, da ein bisschen zu viel Druck deinen neuen Bildschirm zerstören kann.
