Einleitung
Die Reparatur des Blitzlichtes bei einer Olympus OM-D E-M10 Mark II hängt davon ab, welches Teil des Blitzlichtes kaputt ist. Ein Lötkolben wird in jedem Fall benötigt werden, um den Schaltkreis des Blitzlichtes zu reparieren. Falls die Kabel an einer Stelle im Hauptgehäuse kaputt sind, müssen die Schaltkreise im Kameragehäuse freigelegt werden (schaue dir hierzu die Anleitung Olympus OM-D E-M10 Mark II Motherboard an).
Falls das Problem nur bei der LED des Blitzlichtes liegt, muss nur das silberne Gehäuse entfernt werden. Ein Multimeter ist für die Bestimmung der zu reparierenden Stelle empfehlenswert.
Ersatzteile
-
-
Lege die Kamera wie gezeigt auf die Rückseite. Verwende den rechts vom Objektiv liegenden Knopf, um das Objektiv, durch drücken des Knopfes und gleichzeitiges Drehen des Objektives, von der Kamera zu lösen.
-
-
-
Löse die acht Schrauben mit einem Nr. 00 Kreuzschlitzschraubendreher.
-
Es gibt 3 verschiedene Schraubenarten, (2x) 3 mm, (3x) 2.5 mm, (3x) 4 mm.
-
-
-
Löse mit einem Kreuzschlitzschraubendreher Nr. 00 die zwei 5,0-mm-Schrauben, jeweils eine liegt auf jeder Seite der Kamera.
-
-
-
Drehe die Kamera so um, dass sie auf ihrer Rückseite liegt. Öffne den Bildschirm so, dass er vollständig ausgefahren und wie im Bild unten, positioniert ist. Löse die drei dort liegenden Schrauben mit einem Kreuzschlizschraubendreher Nr. 00.
-
Es gibt zwei verschiedene Schraubenarten, (2x) 2.7 mm und (1x) 3.5 mm.
-
-
-
Drehe die Kamera, wie gezeigt, auf ihre Seite. Dort gibt es eine kleine Klappe, unter der sich eine Schraube befindet. Löse die 2,5-mm-Schraube mit einem Kreuzschlitzschraubendreher Nr. 00.
-
-
-
Positioniere die vordere Hälfte wie gezeigt. Das Motherboard ist der grüne Computerchip auf der rechten Hälfte des Bildes. Du musst alles vom Motherboard ausstecken. Löse die orangenen Kabel vorsichtig.
-
-
-
Löse mit einem Kreuzschlitzschraubendreher Nr. 00 die drei 3,0-mm-Schrauben und halte das Motherboard dabei fest. Anschließend solltest du das Motherboard vorsichtig entfernen können.
-
-
-
Schaue dir die Anleitung zum Tausch des Motherboards bei einer Olympus OM -D E-M10 Mark II an und folge der Anleitung bis zu jener Stelle, an der das Motherboard freigelegt wird.
-
-
-

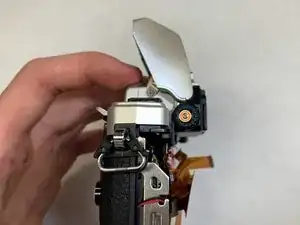

Entferne die +/- Abdeckung in der Mitte Scheibe, indem du die kleine Kerbe anhebst.
-

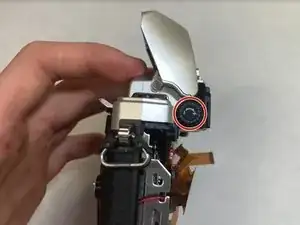

Löse die unter der Abdeckung zum Vorschein kommende Schraube.
-
-
-

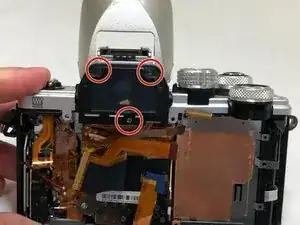

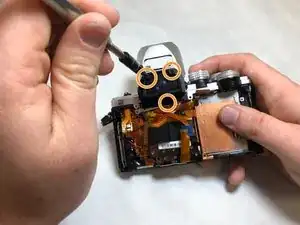

Entferne die drei Schrauben auf dem vorderen Gehäuse des Suchers.
-

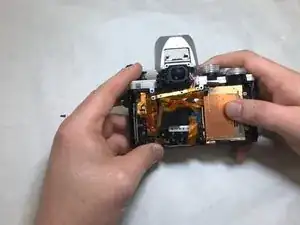

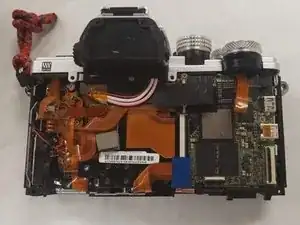

Entferne das vordere Gehäuse des Suchers und achte dabei auf jegliche Flachbandkabel, die eventuell mit anderen Bauteilen verbunden sind.
-
-
-

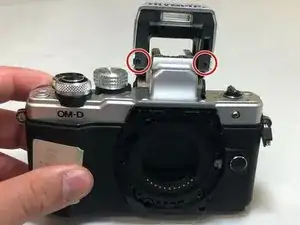

Löse die zwei Schrauben auf der Vorderseite der Blitzeinheit.
-

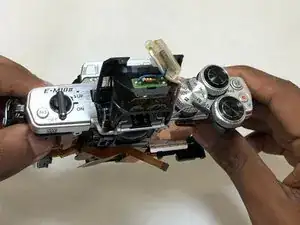

Entferne das äußere graue Gehäuse der Blitzeinheit, indem du die schwarzen und grauen Plastikteile mit einem Spatel trennst.
-
Verwende einen Lötkolken, um die kaputten Bauteile der mit der Platine verbundenen Blitzeinheit zu ersetzen.
-
Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in umgekehrter Reihenfolge.
