Austausch des D-Pads bei einem Nvidia Shield Pro Android TV Controller

Geschrieben von: Ben Carrasco
  • Kommentare: 0
Austausch des D-Pads bei einem Nvidia Shield Pro Android TV Controller

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

35 Minuten

Einleitung

Verwende diese Anleitung, falls das D-Pad deines Nvidia Shield Pro Android TV Controllers nicht mehr reagiert oder die Knöpfe des Pads unvorhergesehen reagieren. Alles was du dafür brauchst, ist ein T6-Torx-Schraubendreher und ein Öffnungswerkzeug aus Plastik. Der Austauschvorgang ist ziemlich einfach, aber handhabe die Platine vorsichtig und stecke die Kabel sorgsam aus ihren Anschlüssen aus, wenn du dazu angewiesen wirst.

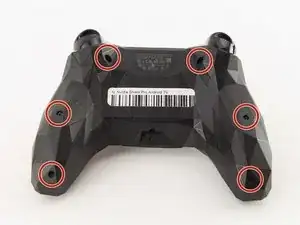

  1. ACTfutWBjHIZDSVh
    ACTfutWBjHIZDSVh
    rODGiXjmaQbMfL6i
    qAMQ5wYyG4xrOMH2

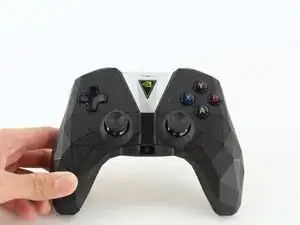

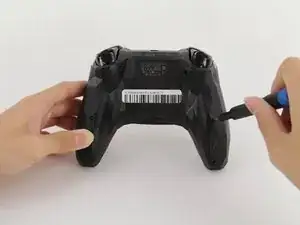

    • Löse die sechs T6-Torx-Schrauben, auf der Rückseite des Controllers.

  2. n2pCYNCHUBMZRdMq

    • Heble den oberen Teil des Gehäuses mit einem Öffnungswerkzeug aus Plastik auf.

  3. BEGguYxnV3ubMPTY
    BEGguYxnV3ubMPTY
    VQIPPDrHCfW4lV5C

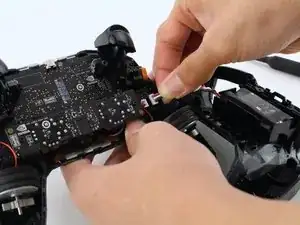

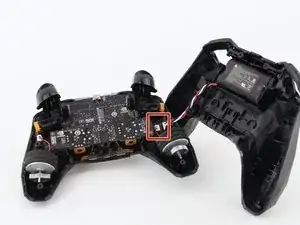

    • Ziehe den Anschluss des Kabels vorsichtig und gerade aus dem Anschluss, um die beiden Hälften des Controllers voneinander zu trennen.

  4. pd2EVW24TQNd6fqc

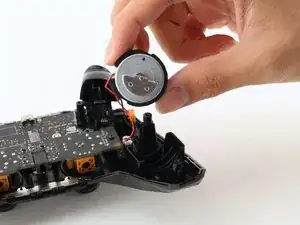

    • Stecke das Kabel dieses runden Teiles aus.

  5. iyGSUuS1EoAeieh1
    iyGSUuS1EoAeieh1
    NtEEIEuTvQtPeYUZ

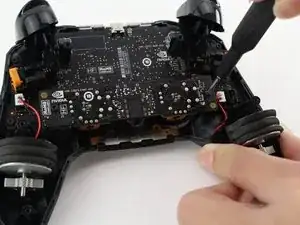

    • Löse die zwei T6-Torx-Schrauben, auf beiden Seiten des Motherboards.

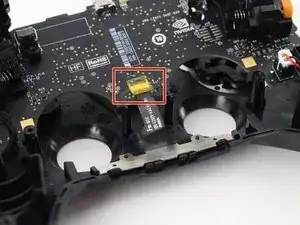

  6. rXFh3UxRKqfs6xEX

    • Ziehe den gelben Stecker aus seinem Anschluss.

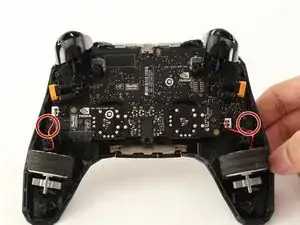

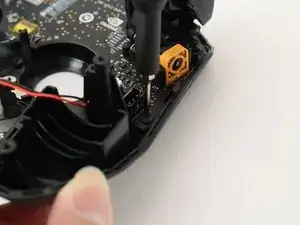

  7. 5kIgJJRsQVjPy4af
    5kIgJJRsQVjPy4af
    ksMVk3Mt5l4wCI2x

    • Löse die zwei T6-Torx-Schrauben.

  8. ILTqX44BpRTdtSZJ

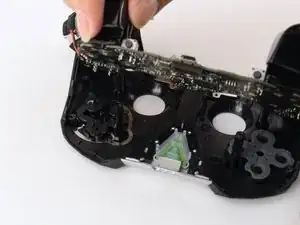

    • Hebe die Hauptplatine des Controllers sorgsam an, bis das D-Pad freigelegt wird.

    • Entferne die Platine sorgsam.

  9. uq6KEBmxNLnuu5TZ

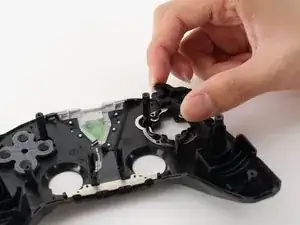

    • Entferne das D-Pad und ersetze es.

Abschluss

Befolge die Anleitung in umgekehrter Reihenfolge, um dein Gerät wieder zusammenzubauen.
