Austausch des Kabels bei einer Logitech G502 Proteus Core

Geschrieben von: Sen
  • Kommentare: 2
Austausch des Kabels bei einer Logitech G502 Proteus Core

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

20 Minuten

Einleitung

Diese Anleitung zeigt dir, wie du das Mauskabel der Logitech G502 Proteus Core Gaming Maus austauschst, sei es wegen einem kaputten Kabel oder einem besseren Paracord. Es sollte eine vergleichsweise leichte und schneller Reparatur sein und man benötigt keine vorausgehenden Erfahrungen im Reparieren von Mäusen.

Stecke deine Maus aus, bevor du mit der Reparatur beginnst.

  1. JkUFBTVXfFZZLpSG
    JkUFBTVXfFZZLpSG
    mdwCuHACyLXOiyiu

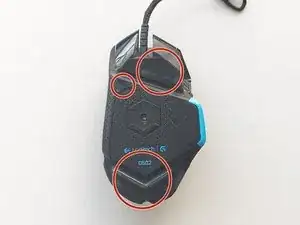

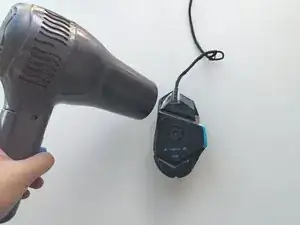

    • Erhitze die Füße der Maus vorsichtig mit einem Föhn.

    • Jeder Fuß der Maus sollte etwa 7-8 Sekunden zum Aufwärmen benötigen.

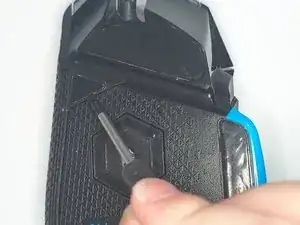

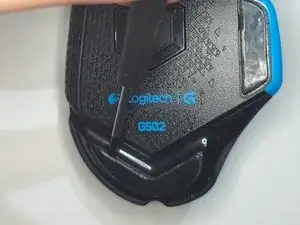

  2. 2wLCZNr3et1pjhUS
    2wLCZNr3et1pjhUS
    EU1r4N4kHmLptdSF
    HYBpatSVRwDvI6C2

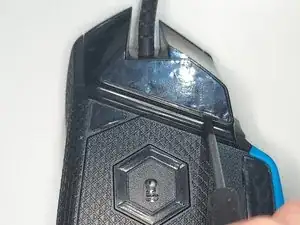

    • Entferne vorsichtig die Füße der Maus.

    • Vermeide das Verbiegen der Füße der Maus.

  3. kCWHVeLZIdc4DAcw
    kCWHVeLZIdc4DAcw
    sNOZRmNSwx2sUHLy

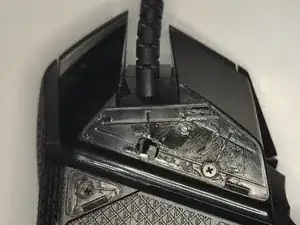

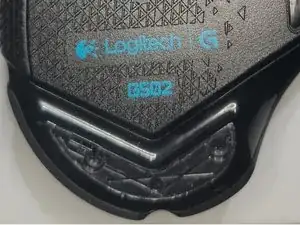

    • Löse mit einem Schraubendreher die vier 12,5 mm Schrauben.

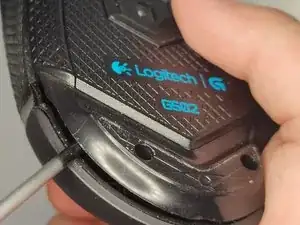

  4. MdnCYHjucUBKZOTX
    MdnCYHjucUBKZOTX
    HNxgmdHoWomWC4yH
    mAvPGQGIbtIwHGEL

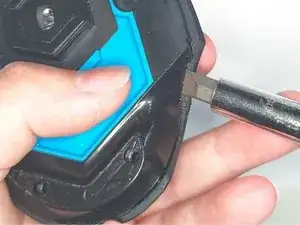

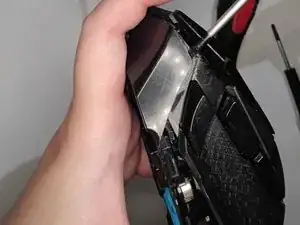

    • Verwende einen Spatel, um die Unterseite des Gehäuses aufzuhebeln.

    • In dem Bild ist ein Schraubendreher zu sehen, aber Schraubendreher sollten nicht zum Aufhebeln verwendet werden. Sie könnten versehentlich interne Komponente beschädigen, wenn du abrutschst.

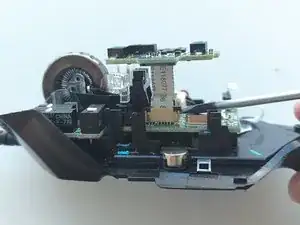

  5. H4hihEn4O4HPBPcB
    H4hihEn4O4HPBPcB
    X6MEPwPsvKNfMVph

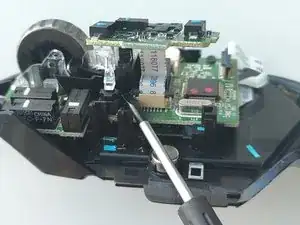

    • Öffne die Laschen, um das Flachbandkabel entfernen zu können.

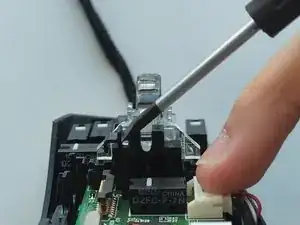

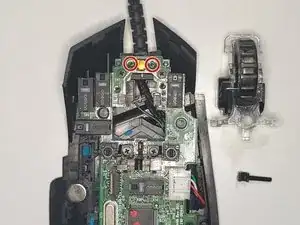

  6. WQCXLTrDHxH4D3ii
    WQCXLTrDHxH4D3ii
    rAaom1yKE2bmVq2V

    • Drücke den Pin nach außen und entferne die Baugruppe des Scrollrades.

    • Nimm die beiden Federn unter der Baugruppe des Scrollrades heraus.

    • Passe beim Anheben der Baugruppe des Scrollrades auf. Verliere die beiden spezifischen Federn nicht.

  7. pB2YG13XaBjJiPxB

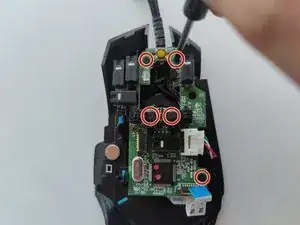

    • Löse die fünf 12,5 mm Schrauben auf dem Motherboard.

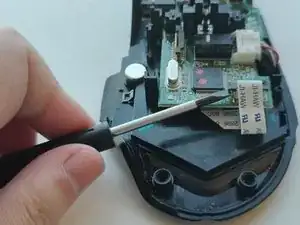

  8. hLrL54U2ONwJ2uHQ
    hLrL54U2ONwJ2uHQ
    BllWBNxasGOWWBXt
    iHNayOYOyUjbayjk

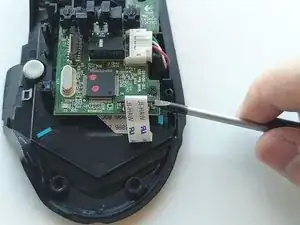

    • Öffne die Laschen auf beiden Seiten, damit du das Flachbandkabel entfernen kannst.

    • Stecke das Mauskabel von der Platine aus.

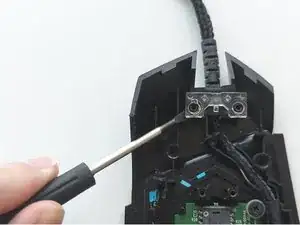

  9. X3fbtapjHDpjjkHA
    X3fbtapjHDpjjkHA
    F1JHnSFhZUx6XNRe
    OgcecPspAsFVKvk4

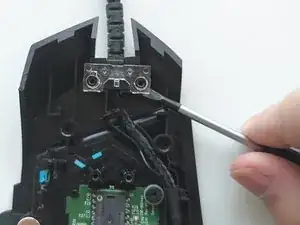

    • Ziehe das Plastikteil heraus.

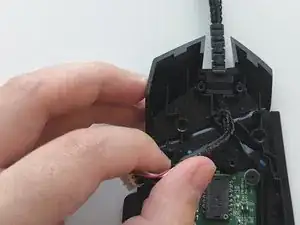

    • Entferne das Mauskabel.

Abschluss

Folge der Anleitung in umgekehrter Reihenfolge, um dein Gerät wieder zusammenzubauen.

Tinte & Feder

Sen

Mitglied seit: 19/09/21

412 Reputation

2 Kommentare

Let's say you're trying to fix your G502 without a legit logitech cord, you can just splice a usb cable and solder the correct wires to the pins. I did this twice and it works flawlessly

Black.Technician -

If you are careful enough, you don't need to remove the side button ribbon.

Yueh Tse Chen -
