Austausch des Lüfters beim BlackMagic Hyperdeck Studio Mini

Geschrieben von: Kevin Krautle
  • Kommentare: 7
Austausch des Lüfters beim BlackMagic Hyperdeck Studio Mini

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Das BlackMagic Hyperdeck Studio Mini hat einen sehr lauten Lüfter, den man ersetzen kann, um es leiser zu machen.

WARNUNG - DADURCH ERLISCHT DEINE GARANTIE!

[Video|https://youtu.be/tCo3eqLtveE]

  1. oOAaLEgXEGBtYUKA

    • 4 Schrauben pro Seite

  2. AkTHw6nbn4ouU5AR

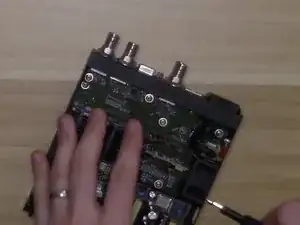

    • 2 - Schrauben

    • 1 - ziehe am Kabel

  3. CH4SpeNfcGgCLBXO

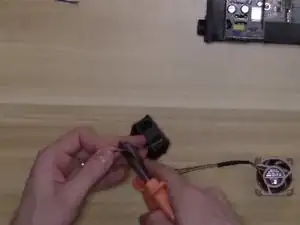

    • Lasse etwas Abstand zum Löten und damit der Anschluss auf dem Mainboard erreichbar ist.

  4. UKjODo1JeHNPbUxd

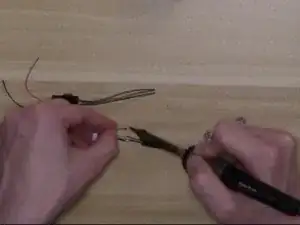

    • Entferne die Isolierung, verzinne die Kabel und stecke Schrumpfschläuche auf die Kabel (vor dem Schrumpfen).

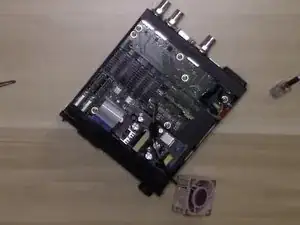

  5. adNVvgu1Ki3XDiKH
    adNVvgu1Ki3XDiKH
    6ECmqGQdAPbee2TG
    McRuvyj2uvuNy5dO

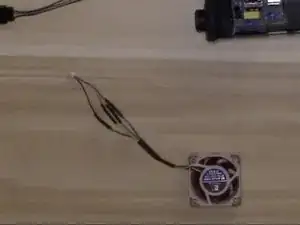

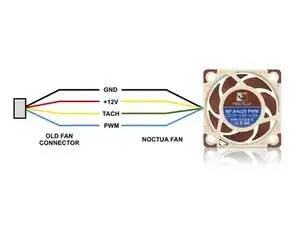

    • Löte den neuen Lüfter mit folgendem Pinlayout an den alten Anschluss.

    • Schiebe die Schrumpfschläuche so zurecht, dass sie die Lötstellen bedecken und verwende eine Heißluftpistole, um die Schrumpfschläuche zu schrumpfen.

  6. AlAjTiItoJflMTDW
    AlAjTiItoJflMTDW
    VXWjrytIQNYdS6uu

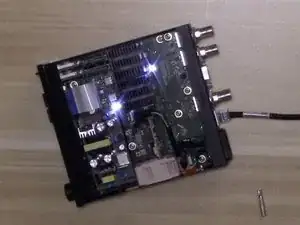

    • Baue den Lüfter wieder in das Gerät, sodass das Logo des Lüfters nach außen zeigt

    • OPTIONAL – Entferne mit einer kleinen Rundzange den Kühlergrill, um den Lüfter noch leiser zu machen.

  8. yxLsHg6jT4UfOukS

    • Baue das Gehäuse wieder zusammen.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in umgekehrter Reihenfolge.
