Austausch des Lautsprechers bei einem Bose Soundlink Revolve

Geschrieben von: Ruoyu Han
  • Kommentare: 13
Austausch des Lautsprechers bei einem Bose Soundlink Revolve

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

35 Minuten

Einleitung

In dieser Anleitung sind die Details zum Auseinanderbauen des BOSE SOUNDLINK Revolve Lautsprechers für jene Personen gegeben, die eine Anleitung zur Fehlerbehebung und Reparatur dieses Lautsprechers benötigen.

Der Bose SOUNDLINK Revolve ist ein kompakter Bluetooth Lautsprecher, der Sound höchster Qualität bietet, trotzdem wenig wiegt und leicht zu transportieren ist. Bei diesem speziellen Gerät handelt es sich um einen Lautsprecher, der nicht angeschaltet werden kann. Deshalb hat unser Team den lehrreichen Auseinanderbau des Gerätes vollzogen, um das Problem zu beseitigen.

  1. QeIfGAhmZCaIpqVh

    • Verwende ein Öffnungswerkzeug aus Plastik oder einen Metallspatel, um die Gummilippe, von der Unterseite des Lautsprechers, entfernen zu können.

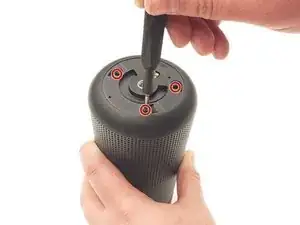

  2. 4MrGVFU6naWvXPmP

    • Verwende einen T10-Schraubendreher, um die drei 10 mm Schrauben, auf der Unterseite des Lautsprechers, lösen zu können.

    This is not a T10 screwdriver at all... T10 have 6 branch star...bose screw have only 5...

    Martin -

    Es scheint hier unterschiedliche Versionen zu geben.

    Diese Schrauben sind bei meinem Gerät noch T10, die 5-Stern Torx-Sicherheitsschrauben mit Mitteldorn kommen erst nach dem abnehmen des Bodens als nächstes, dieser wichtige Schritt, ohne den Schritt 5 und 6 nicht möglich sind, fehlt aber leider in dieser Anleitung hier!

    mich.kurz -

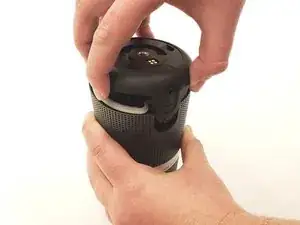

  3. PoIOtGSCBSJPy1ZS

    • Stecke den Flachbandkabelstecker aus, der den unteren Teil mit dem Gehäuse verbindet, entferne danach den unteren Teil des Lautsprechers.

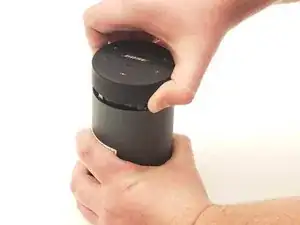

  4. lcbjZnlnRtYpHvHN

    • Verwende einen TR9-Schraubendreher, um die Schrauben auf der Oberseite des Lautsprechers zu lösen und entferne den oberen Teil des Lautsprechers, mitsamt dem Motherboard.

    What screw are we removing here?

    andrewpalozzo -

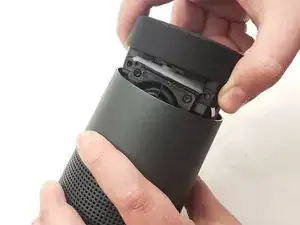

  5. VlFW1ixejREBuukS

    • Ziehe das Innere des Lautsprechers aus dem Metallgehäuse.

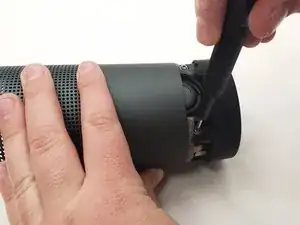

  6. SfhkhU4IAjrkSodD

    • Löse mit einem T10 Schraubendreher die vier 6 mm Schrauben, die um die beiden Lautsprecher verteilt sind und entferne danach die die Lautsprecher vom Rest.

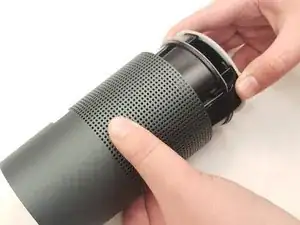

  7. ySKHePFRMPCQinX6

    • Ziehe das Metallgehäuse vom Inneren des Lautsprechers.

    Zwischen Schritt 7 und 8 fehlt der Wichtigste: Um an die T10 Schrauben in Schritt 8 heranzukommen muss vorher noch der Teller mit der weißen Silikondichtung in Bild 7 demontiert werden. Hier steckt der Teufel im Detail:

    Hierfür benötigt man ein 5-Stern(!) Torx Bit mit Bohrung in der Mitte, und sowas gibts auch im IFIXIT-Shop (noch) nicht. Das "Pentalobe" -Profil aus dem Set passt hier nicht (zu spitz und zu klein), selbst wenn man den Mittelzapfen der sog. IPR-Sicherheitsschrauben herausbricht, es passt tatsächlich KEIN missbräuchlich verwendetes anderes Profil, auch mit einem Schlitzschraubendreher (ersatzweise möglich bei Torx mit 6 Zacken) funktioniert bei 5 Zacken nicht.

    In diesem Fall liegen die Schraubenköpfe zum Glück nicht versenkt und ich habe einfach mit der Mini-Bohrmaschine einen Schlitz reingeflext und so die Schrauben entfernt. NUR dann kommt man zu Schritt 8 :-)

    mich.kurz -

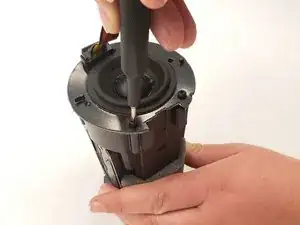

  8. 1P4gRLjJyMZIpYGL

    • Löse mit einem T10-Torx-Schraubendreher die drei 25,3 mm Schrauben von der Unterseite des Innenlebens des Lautsprechers.

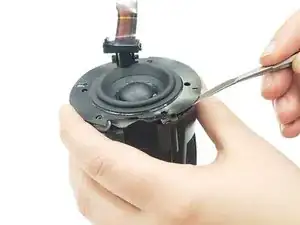

  9. 2sFE2GTbuXKbaOLF

    • Verwende einen Spatel, um den geklebten Teil, zwischen dem Lautsprecherpanel und dem Gerät, zu lösen.

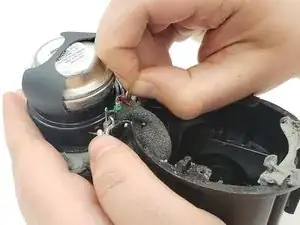

  10. xpNJVv2eQjoSViKV

    • Öffne das Lautsprecherpanel und entwirre die drei Kabel des Lautsprechers.

    From where I can get mother board and fct cable

    Ghanshayam verma -

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in umgekehrter Reihenfolge.

Tinte & Feder

Ruoyu Han

Mitglied seit: 14/01/19

207 Reputation

8 Kommentare

Is it possible to buy a replacement subwoofer? Mine has been dropped and it's only the bass elements that sound distorted, thank you

weedon2759 -

Subwoofer with sound distorted at my revolver speaker

david garcia Lopez -

I also cannot find a subwoofer replacement on the web. Do you know where I can buy one?

davlopest -

BOSE has a $75 option to refurbish the speaker, they do not sell the parts…..

chip -

Im glad to hear . I live in Puerto Rico and the authorized store wants to charge me $169.00 for a replacement. How do i go about this service . Thanks Bert

Humberto nieves -

Where's the best place to hide an airtag in this Bose speaker? In your opinion that is. (Airtag is modified to not have a working beeper)?

Victor -

I am working in repair cafés and had one yesterday. I was disappointed about these screws, which I could not open with my iFixit screw set (Pro Tech). It was not Torx. Maybe Bose changed it for some models. I am missing a pentalobe screwdriver with a hole in the middle. The P6 (should be named PL6 by the way) from the Pro Tech Toolkit is too small and has no hole.

Since the battery started charging with another power supply, we did at least not have to open it.
I am very interested in a tool opening those screws and how they are named. Maybe I could abuse a kind of spanner driver or create one myself.

RJ Lutz Bonn -

I did some research and these screws are called Torx star 5 point (translated from German), which is in my opinion not an official designation. According to Wiki, these should be Torx Plus Security. Torx Plus was patented by the company Acument.
Just funny, that I already HAD these in my car for coffee machine repairs... But I didn't know, that 'Torx' could have been 6 and 5 star. Since the designation seems not to make a clear diefference.

RJ Lutz Bonn -
