Austausch des Lautsprechers bei einem Bose Soundlink Revolve

Geschrieben von: Claire Alte
  • Kommentare: 15
Austausch des Lautsprechers bei einem Bose Soundlink Revolve

Schwierigkeitsgrad

Mittel

Schritte

12

Zeitaufwand

40 Minuten

Einleitung

Der Bose Soundlink Revolve ist ein sehr nützlicher Lautsprecher. Er liefert schönen Sound, bei einem guten Preis. Falls der Lautsprecher nicht funktionieren sollte, ist es die beste Idee, das Gerät zu reparieren, anstatt ein neues zu kaufe. Das Reparieren des Bose Soundlinks, kann dem Besitzer Geld sparen und reduziert zusätzlich die giftigen Dämpfe, die durch das Wegwerfen und Verbrennen von kaputter Elektronik, auf den Mülldeponien, entstehen. Diese Anleitung liefert dir die nötigen Schritt-für-Schritt Informationen, wie du vorschriftsmäßig, den Lautsprecher des Revolves, austauschen kannst. Das Verwenden der in den Anweisungen erwähnten Werkzeuge wird dem Besitzer helfen, den Lautsprecher wieder funktionsfähig zu machen.

  1. QeIfGAhmZCaIpqVh

    • Verwende ein Öffnungswerkzeug aus Plastik oder einen Metallspatel, um die Gummilippe, von der Unterseite des Lautsprechers, entfernen zu können.

  2. 4MrGVFU6naWvXPmP

    • Verwende einen T10-Schraubendreher, um die drei 10 mm Schrauben, auf der Unterseite des Lautsprechers, lösen zu können.

    This is not a T10 screwdriver at all... T10 have 6 branch star...bose screw have only 5...

    Martin -

    Es scheint hier unterschiedliche Versionen zu geben.

    Diese Schrauben sind bei meinem Gerät noch T10, die 5-Stern Torx-Sicherheitsschrauben mit Mitteldorn kommen erst nach dem abnehmen des Bodens als nächstes, dieser wichtige Schritt, ohne den Schritt 5 und 6 nicht möglich sind, fehlt aber leider in dieser Anleitung hier!

    mich.kurz -

  3. PoIOtGSCBSJPy1ZS

    • Stecke den Flachbandkabelstecker aus, der den unteren Teil mit dem Gehäuse verbindet, entferne danach den unteren Teil des Lautsprechers.

  4. lcbjZnlnRtYpHvHN

    • Verwende einen TR9-Schraubendreher, um die Schrauben auf der Oberseite des Lautsprechers zu lösen und entferne den oberen Teil des Lautsprechers, mitsamt dem Motherboard.

    What screw are we removing here?

    andrewpalozzo -

  5. VlFW1ixejREBuukS

    • Ziehe das Innere des Lautsprechers aus dem Metallgehäuse.

  6. SfhkhU4IAjrkSodD

    • Löse mit einem T10 Schraubendreher die vier 6 mm Schrauben, die um die beiden Lautsprecher verteilt sind und entferne danach die die Lautsprecher vom Rest.

  7. ySKHePFRMPCQinX6

    • Ziehe das Metallgehäuse vom Inneren des Lautsprechers.

    Zwischen Schritt 7 und 8 fehlt der Wichtigste: Um an die T10 Schrauben in Schritt 8 heranzukommen muss vorher noch der Teller mit der weißen Silikondichtung in Bild 7 demontiert werden. Hier steckt der Teufel im Detail:

    Hierfür benötigt man ein 5-Stern(!) Torx Bit mit Bohrung in der Mitte, und sowas gibts auch im IFIXIT-Shop (noch) nicht. Das "Pentalobe" -Profil aus dem Set passt hier nicht (zu spitz und zu klein), selbst wenn man den Mittelzapfen der sog. IPR-Sicherheitsschrauben herausbricht, es passt tatsächlich KEIN missbräuchlich verwendetes anderes Profil, auch mit einem Schlitzschraubendreher (ersatzweise möglich bei Torx mit 6 Zacken) funktioniert bei 5 Zacken nicht.

    In diesem Fall liegen die Schraubenköpfe zum Glück nicht versenkt und ich habe einfach mit der Mini-Bohrmaschine einen Schlitz reingeflext und so die Schrauben entfernt. NUR dann kommt man zu Schritt 8 :-)

    mich.kurz -

  8. 1P4gRLjJyMZIpYGL

    • Löse mit einem T10-Torx-Schraubendreher die drei 25,3 mm Schrauben von der Unterseite des Innenlebens des Lautsprechers.

  9. 2sFE2GTbuXKbaOLF

    • Verwende einen Spatel, um den geklebten Teil, zwischen dem Lautsprecherpanel und dem Gerät, zu lösen.

  10. xpNJVv2eQjoSViKV

    • Öffne das Lautsprecherpanel und entwirre die drei Kabel des Lautsprechers.

    From where I can get mother board and fct cable

    Ghanshayam verma -

  11. NSwJnZtrTB1h65E2

    • Löse die vier 6 mm Schrauben, von der Oberseite des Innenlebens des Lautsprechers.

    Where can I get this bass diaphragm passive radiator I’ve been searching for a long time and I can’t find one that fits the Bose revolve, mine is old now and it has started tearing now air escapes when I play music.

    For The hub -

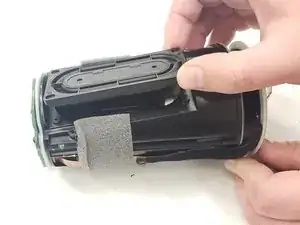

  12. kmPD6AjiZvA1GcUT

    • Entferne den Lautsprecher vom Gerät.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in umgekehrter Reihenfolge.

Tinte & Feder

Claire Alte

Mitglied seit: 14/01/19

40 Reputation

9 Kommentare

Hi,

I buy used revolve and change top board, battery, cable… everything working good but when you play music I hear some “vibrations” from speaker. Main speaker is ok when playing out of hausing. When I remove speaker from side (step11 of this page) vibration is gone out. If I put speaker on place vibrations is come. Do you have any idea what can causing this problem please?

M.

Martin -

Hi Martin,

Same issue on my side. The vibrations (especially for the basses) come from an air gap. You have to be very careful when you reassemble the device, especially for the speaker. I had have to replace the foamed tape.

Hope this will help

Olivier

Olivier -

Saya punya speaker serupa

Kendalanya dicas hanya menyala lampu indikator kuning terus dan speaker mati total

Bagaimana cara mengatasinya

susanto santo -

My experience is that the side speakers should seal properly otherwise the sound is distorted. Rupture on the membrane allowed an air stream coming out which is directly related to the distorted sound especially at the bass. I used Billy Ellish Bad Guy as a reference. I identified the side speaker to my local Bose service (BaSys, Hungary, thx) via the image in this description. They brought me a pair of speakers for~15eur in two weeks. On the package stands 357793-0010 which is probably the part number. I did the replacement according to the description with success.

katonage -

can anyone tell me where to get a replacement base speaker for my soundlink resolve

brucered69 -

Step 11 for reference.

Where can I get this bass diaphragm passive radiator, haven’t been able to find one that fits the speaker.

For The hub -

I have the same disorted bass radiator problem, where can i get the bass radiators?

Kelpo Johny -

This is very helpful. Mine won't charge with a cable or the base. Should I replace the charging port piece & the battery at same time? Where do I buy materials?. Any help is very welcomed. TY.

Liz Murphy -

I get that sound with my base I thought the speaker blew. Can I check if it may be just a the speaker vibrations (especially for the basses). Where might replace parts only finding charging pads.

Ben Ryer -
