Austausch des Mikrofonarray bei Sony WH-1000XM4 Kopfhörern

Geschrieben von: Spencer Decker

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

20 Minuten

Einleitung

Folge dieser Anleitung, um das Mikrofonarray bei den kabellosen Sony WH-1000XM4 Kopfhörern auszutauschen.

Achte darauf, dass die Kopfhörer abgeschaltet und entladen sind.

Nutze als Vorsichtsmaßnahme ein antistatisches Armband, um Schäden an elektrischen Komponenten zu vermeiden.

Bevor du mit irgendwelchen Reparaturen beginnst, drücke und halte den Anschaltknopf auf der linken Kopfhörermuschel für 2 Sekunden, bis das blaue Licht ausgeht.

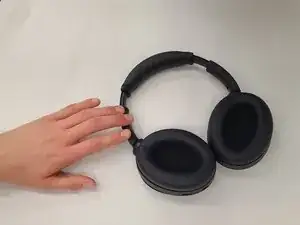

Lege die Kopfhörer auf eine Arbeitsunterlage, so dass die Ohrpolster nach oben zeigen.

Drücke das linke Ohrpolster an der langen äußeren Kante mit dem Daumen herunter, um so einen Spalt zwischen dem Polster und dem Rahmen zu erzeugen. (Im Bild wird das rechte Ohrpolster gezeigt, der Vorgang ist aber gleich).

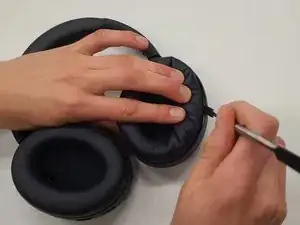

Führe das flache Ende eines Spatels in den von dir erzeugten Spalt zwischen der Kante des Ohrpolsters und dem Rahmen.
Drücke den Spatel nach unten, um die lange Kante des Ohrpolsters zu lösen.
Wenn sich der erste Clip löst, wirst du ein lautes Klicken hören.
Das kann eine beträchtliche Menge Kraft benötigen. Falls das Ohrpolster nicht herausklicken möchte, setze den Spatel an verschiedene Stellen entlang der Kante an.

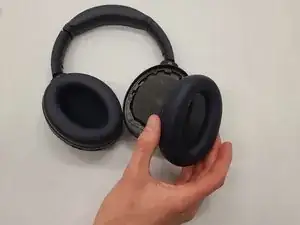

Entferne das linke Ohrpolster. (Im Bild wird das rechte Ohrpolster gezeigt, der Vorgang ist aber gleich).

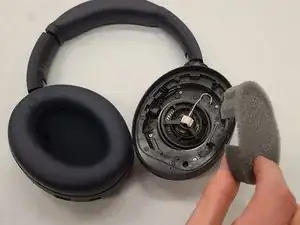

Entferne die Schaumstoffeinlage vom Lautsprecher der linken Kopfhörermuschel. (Im Bild wird das rechte Ohrpolster gezeigt, der Vorgang ist aber gleich).

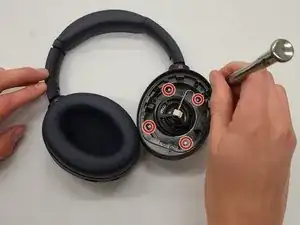

Löse mit einem Kreuzschlitzschraubendreher Nr. 00 die vier 8,4-mm-Schrauben, mit der die äußere Abdeckung der linken Kopfhörermuschel befestigt ist. (Im Bild wird das rechte Ohrpolster gezeigt, der Vorgang ist aber gleich).

The text looks to be commented incorrectly. The red symbol is to indicate the right side of the headphones.

Drehe die Kopfhörer so um, dass die Ohrpolster nach unten zeigen.
Verwende deine Finger, um die Abdeckung der linken Kopfhörermuschel anzuheben und umzudrehen.
Versuche noch nicht die Abdeckung vollständig zu entfernen - sie ist immer noch mit einigen Kabeln verbunden.

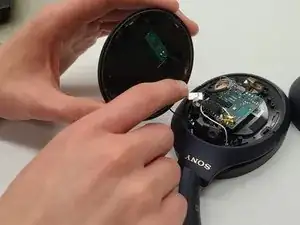

Greife das Flachbandkabel der Touch-Einheit und ziehe es gerade aus seinem Anschluss auf dem Mainboard.
Entferne die Abdeckung der Kopfhörermuschel.

Bonjour on parle de l' oreille droite au début et j'ai l'impression qu'on passe ici sur l'oreille gauche. Effet mirroir?

Yes, he seems to have all the lefts and rights reversed.

Das Mikrofonarray ist mit starkem Kleber befestigt; es kann vielleicht hilfreich sein, das Heizpad aus dem iFixit-iOpener-Kit zu verwenden, um dieses zu entfernen.

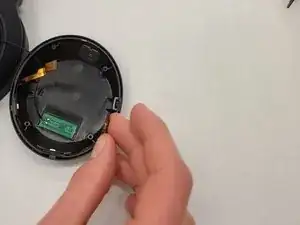

Entferne das Flachbandkabel der Mikrofonarray aus der Kopfhörermuschel, welche gerade entfernt wurde.
Das Mikrofonarray ist das kupferfarbene Band am Rand der Ohrmuschel.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in umgekehrter Reihenfolge.
