Austausch des Motherboards bei einem Nvidia Shield Pro Android TV

Schwierigkeitsgrad

Mittel

Schritte

4

Zeitaufwand

40 Minuten

Einleitung

Diese Anleitung zeigt dir, wie man das Motherboard eines Nvidia Shield Pro Android TVs austauscht. Dieser Wechsel kostet nicht viel Zeit, aber er beinhaltet viele kleine Teile, was zu einen moderaten Schwierigkeitsgrad führt.

  1. bDY4wbqHS2pyUSom
    bDY4wbqHS2pyUSom
    npdYkLcUmgP2w2Dn
    wEofAxSIITgSlyFE

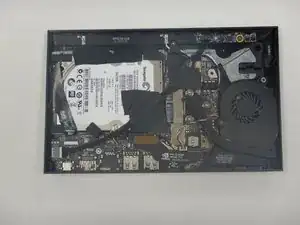

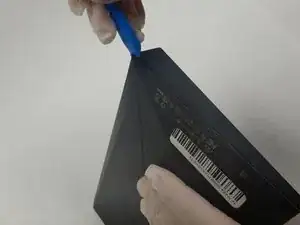

    • Verwende ein Öffnungswerkzeug aus Plastik, um das Frontpanel aufzuhebeln.

  2. iOfVbZUFWB1uhsxG
    iOfVbZUFWB1uhsxG
    DNQUgf1xRlGZnaFc
    mmF3HUx3PmchBgEK

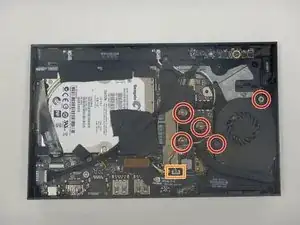

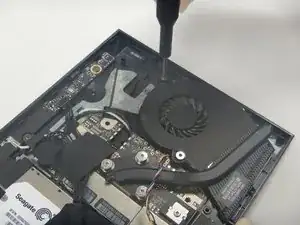

    • Verwende einen T6-Torx-Schraubendreher, um die fünf 6 mm Schrauben zu lösen, die den Lüfter befestigen.

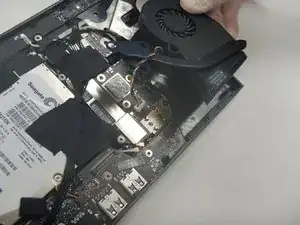

    • Stecke das Stromkabel des Lüfters aus.

  3. AuvPnVYQSNqDLHtY
    AuvPnVYQSNqDLHtY
    Tbp1kjLLAtBqCewH

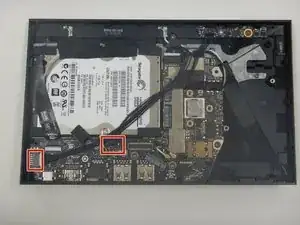

    • Stecke die beiden schwarzen Kabelbäume aus, die über dem Motherboard verlaufen.

  4. aKDdpskT642VQKWd
    aKDdpskT642VQKWd
    YIbTkNOOtHqTQw6d
    Up5nM3SjZOXNeRfk

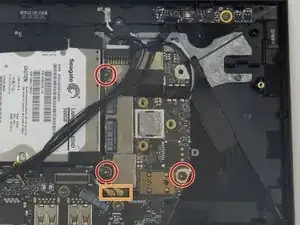

    • Verwende einen TR6-Torx-Schraubendreher, um die drei 5 mm Schrauben zu lösen, die das Motherboard befestigen.

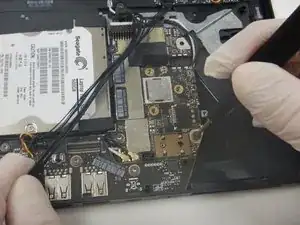

    • Stecke das schwarze und weiße Koaxialkabel auf dem Motherboard aus.

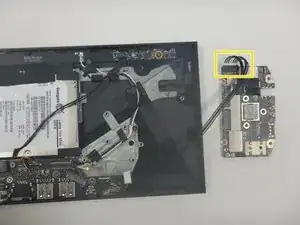

    • Hebe das Motherboard aus dem Gerät und stecke den schwarzen Kabelbaum aus.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in umgekehrter Reihenfolge.
