Einleitung
Problem-Beschreibung: Das Lenkrad und die Pedale funktionieren immer wieder nicht, insbesondere nachdem das Lenkrad voll gedreht wurde (auf Anschlag). Ursache sind die vom (ver-)drehen verschlissenen Kabel im Lenkrad. Das scheint ein Serienfehler zu sein, insbesonders bei den älteren Modellen.

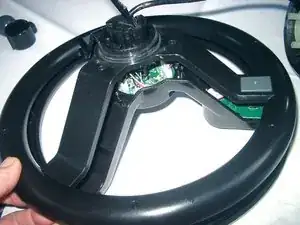

Im folgenden werden alle internen Kabel im Drehmechanismus ausgetauscht. Es werden dafür Einzel-Adern verwendet, die flexibler sind als ein ganzes USB-Kabel. Langzeit-Erfahrung nach dieser Reparatur fehlt bislang noch.
(Noch nicht getestet:) Eine Kabel-Alternative wäre ein Kabel aus Silikon: Entweder wieder als Einzel-Adern oder gar als ganzes USB-Kabel aus Silkon. Diese Kabel sollten deutlich besser strapazier- und Drehfähig sein, als normale USB-Kabel.
Am Ende noch ein paar Reparatur-Tipps zu den Pedalen.
Gerät: Saitek (oder Logitech G) Farming Simulator Wheel Lenkrad - Model No.: 43216 ; Baujahr: ca. 2015
-
-

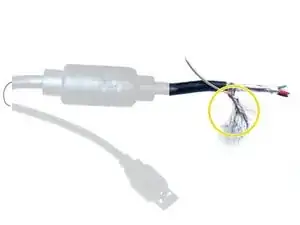

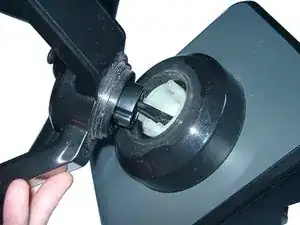

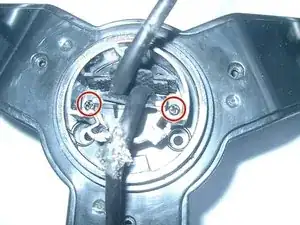

Vorweg: So sieht der Defekt aus
-

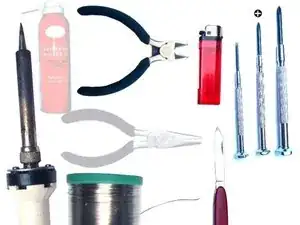

Die Werkzeuge: Messer, Feuerzeug, Lötkolben, Lötzinn, Schraubendreher(+) und optional: Schmiermittel (z.b. Silkon-Fett oder Silkon-Öl-Spray), Zangen
-

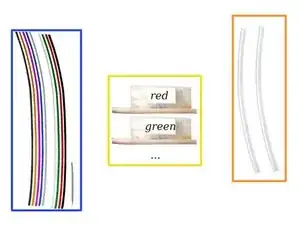

Kabel (z.b. Kupferlitze 0,14mm² oder AWG26): 9 Stück mit je 30cm Länge und ein kurzes Stückchen.
-
wer keine verschieden farbige Kabel hat: Die Kabel einfach entsprechend markieren.
-
Schrumpfschlauch 2:1 zur Isolation: etwa 1,6mm breit (18*2cm lang) und etwa 6,4mm breit (5cm lang); (oder alternativ ein gutes Klebeband)
-
-
-

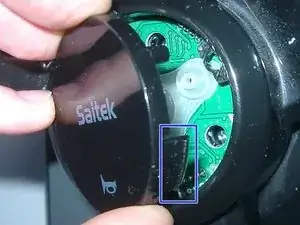

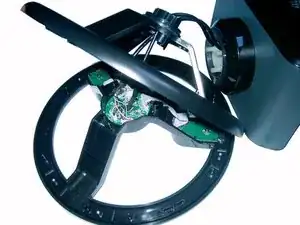

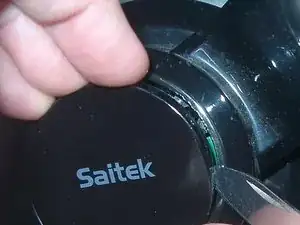

Mit einen Messer vorsichtig unterhebeln. Evtl. kurz mit einen Finger gegendrücken. Vorsichtig Stück für Stück hochhebeln, dabei sollten
-
die drei Rastnasen nicht abbrechen.
-
-
-
USB-Kabel abschneiden
-

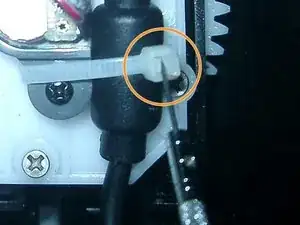

Kabelbinder öffnen (am besten so lösen, das sie wiederverwendbar sind: vorsichtig mit Schraubendreher, siehe letztes Bild im Detail)
-

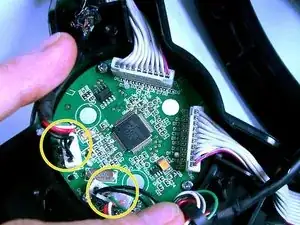

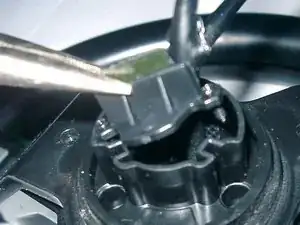

Stecker ziehen
-
-
-

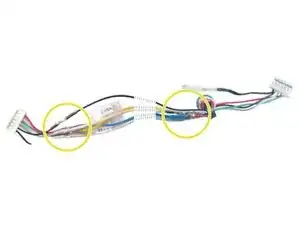

Ein neues sehr kurzes Kabel wird benötigt (ca.7cm?).
-

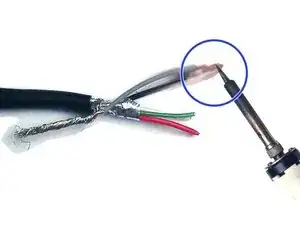

Das sehr kurze Kabel mit Schirmung vom USB-Kabel verdrillen (verdrehen).
-

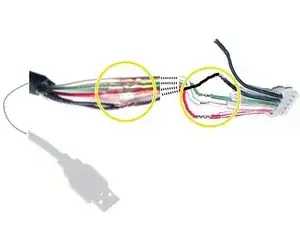

Die andere Seite vom Kabel mit den schwarzen Kabel verlöten (schwarze Kabel vom USB-Kabel).
-

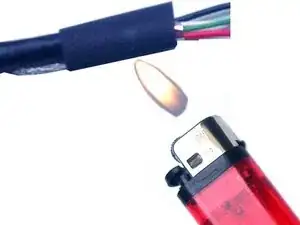

Schrumpfschlauch drüberziehen und mittels Hitze schrumpfen lassen.
-
-
-

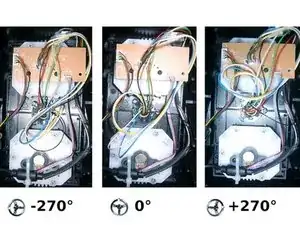

Beim zusammenbauen: Die Kabel an der Drehstelle evtl. noch fetten mit Schmiermittel (z.b. mit Silikon-öl / Fett )
-
Kabelbinder wieder befestigen
-
-
-

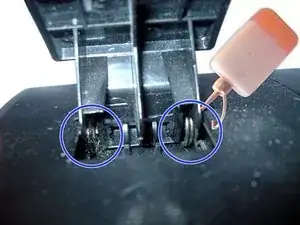

Falls eine Pedale knarzt oder quietscht: Die Federn ölen
-
Wenn ein Pedal gar nicht funktioniert oder einen Wackelkontakt hat, könnte es am Stecker liegen.
-

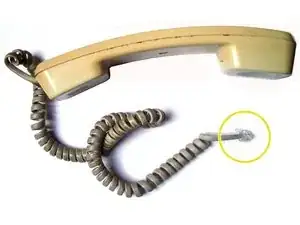

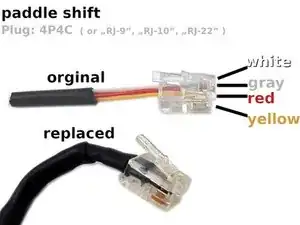

Telefonhörer-Kabel eignen sich als Ersatz-Stecker. Am Ende ein Stück abschneiden (mit etwas Kabel dran!) und dieses dann neu anlöten ((natürlich alle an der richtigen Stecker-Position (wie orginal-Stecker), ganz egal wie die Farben beim Ersatzkabel sind)). Übrigens: Der Stecker heißt 4P4C (oder „RJ-9“, „RJ-10“, „RJ-22“).
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
(Kabel einfetten an der Drehstellen.)

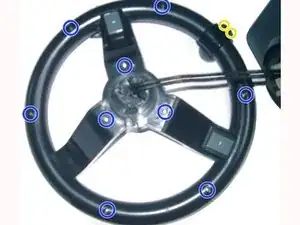

Die drei Schrauben der Lenkrad-Front (hinter Hupe) sollten gerade und vollständig reingeschraubt werden.
