Einleitung
[Video|https://www.youtube.com/watch?v=zD-4vb0W...]
- ACHTUNG: Das Reparieren/Modifizieren von Akkus kann gefährlich sein. Führe die Anleitung mit höchster Vorsicht aus. SETZE LITHIUM-IONEN-AKKUS KEINESFALLS WASSER ODER FLAMMEN AUS!
Alle Akkus haben eine begrenzte Lebensdauer. Wenn zum Beispiel bei einem Handy die Kapazität unter 80% sinkt, ist die Lebensdauer des Akkus sehr kurz. Dementsprechend ist es notwendig, den Akku mit einem neuen zu ersetzen. Alte Akkus einfach wegzuwerfen wäre jedoch eine große Verschwendung und Umweltverschmutzung. Akkus werden aus einer Vielzahl an Materialien hergestellt, wie Säure, Blei, Nickel, Lithium, Cadmium, Alkali, Quecksilber und Nickel-Metallhydride. Wenn das Entsorgung der Akkus nicht richtig durchgeführt wird, besteht das Risiko einer Grundwasser- und Bodenverseuchung, falls die Akkus auslaufen, was mögliche Schäden für Menschen bedeuten könnte. Deshalb wird REWA einen Weg zeigen, wie man alte Handyakkus in eine Powerbank verwandelt und so aus Schei*e Gold macht.
Terminologie:
Anode = Pluspol
Kathode = Minuspol
Werkzeuge
-
-

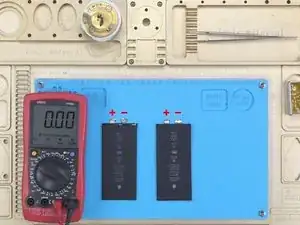

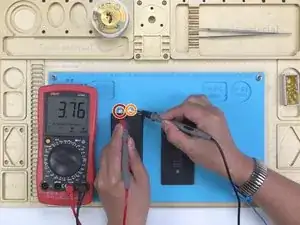

Messe die Akkuspannung mit einem Multimeter. Die Spannungen der von uns verwendeten Akkus betragen 3,66 V bzw. 3,76 V.
-
Anode (Pluspol)
-
Kathode (Minuspol)
-
Wir kombinieren einen 2900-mAh-Akku des iPhone 7+ mit einem 2675-mAh-Akku des iPhone 8+ und verwandeln diese so in eine 5575-mAh-Powerbank.
-
-
-

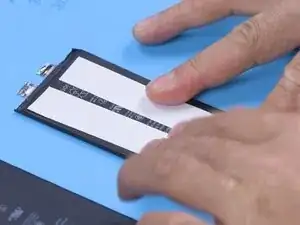

Klebe doppelseitiges Klebeband auf einen Akku und richte die Anoden und Kathoden der beiden Akkus so aus, dass diese übereinanderliegen.
-

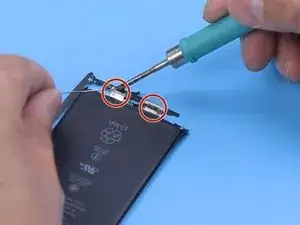

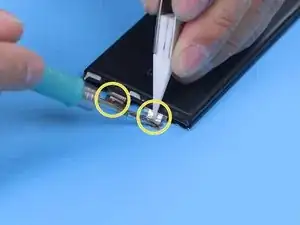

Löte die Anode und die Kathode beider Batterie mit einem Lötkolben bei 365 °C zusammen.
-

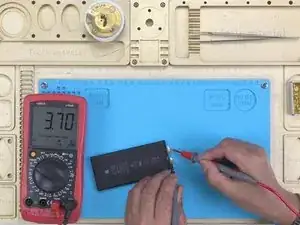

Messe die Spannung mit einem Multimeter. Stelle sicher, dass die Spannung 3,7 V beträgt.
-
-
-

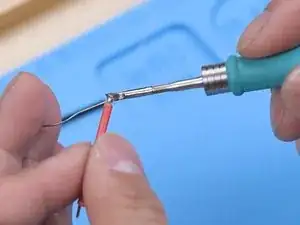

Besorge dir ein rotes und ein schwarzes Kabel. Isoliere die Enden der Drähte ab, um den Kupferdraht freizulegen und trage mit einem Lötkolben bei 365 °C Zinn auf den Kupferdraht auf.
-

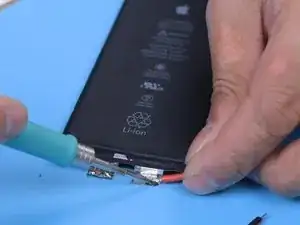

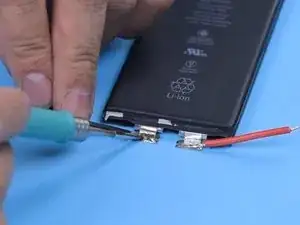

Löte als nächstes den roten Draht an die Anode und den schwarzen Draht an die Kathode.
-
-
-

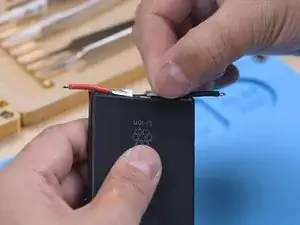

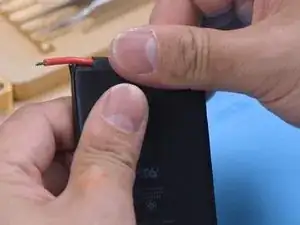

Drücke die Anode und die Kathode herunter.
-
Decke die Anode und die Kathode vollständig mit Isolierband ab.
-

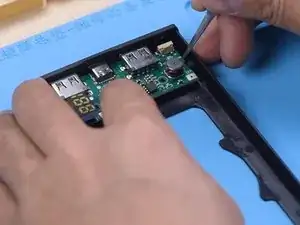

Installiere eine Taste am Mittelrahmen und der Steuerplatine.
-
-
-

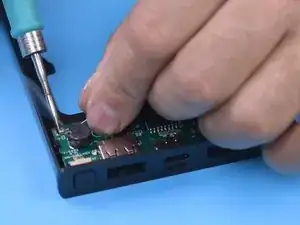

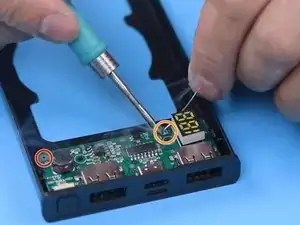

Trage mit einem Lötkolben bei 365 °C Zinn auf das Lötpad der Anode und Kathode auf.
-
Anode (Pluspol)
-
Kathode (Minuspol)
-
-
-

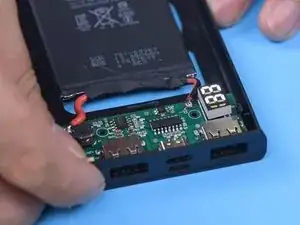

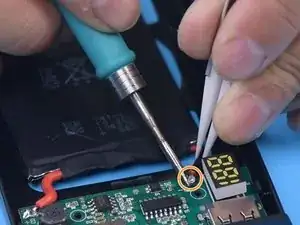

Löte die Anode des Akkus an die Anode der Steuerplatine.
-
Löte die Kathode des Akkus an die Kathode der Steuerplatine.
-
-
-
Drücke die Taste. Bei diesem Projekt ist die Powerbank zu 33% voll.
-
Lege etwas Schaumstoff in die freien Stellen um die Akkus, damit diese nicht verrutschen.
-
-
-

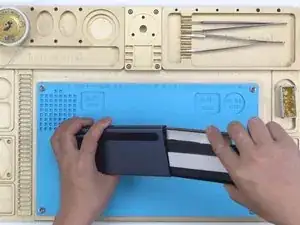

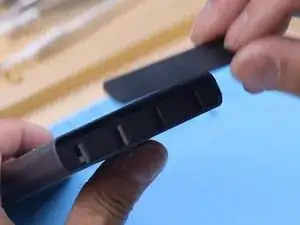

Schiebe den Mittelrahmen mit den Akkus in das Gehäuse und setze die untere Kunststoffabdeckung drauf.
-
-
-

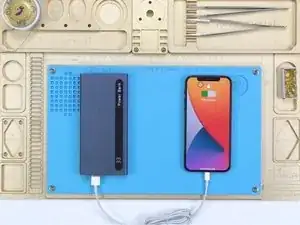

Verbinde ein Handy mit der Powerbank. Das Handy wird geladen.
-
Verbinde ein Ladekabel mit der Powerbank. Auch die Powerbank kann geladen werden.
-
Falls du weitere alte Akkus hast, kannst du damit die Kapazität deiner Powerbank erhöhen, indem du diese verbindest. Probiere es aus und teile deine Ergebnisse in den Kommentaren.
7 Kommentare
Do the batteries automatically stop charging at full? Like can I add iPhone batteries to the powerbank I already have?
The batteries are "stupid", they do nothing more but taking charge. The board you solder to them is the "brain" of your powerbank. The board decides if the batteries should get charged or not, so it depends on the board you use.
To your other question:
When you open the powerbank and grab another case it´s possible to increase the capacity of your powerbank. It´s similar to the guide, but you have to test how the batteries that are already in your powerbank are connected bevor you add your iPhone batteries.
Cafugo -
@rewatech Hey, would you mind adding the power bank frame and board you bought as a required part? This guide might not work if people don't know what parts you are using
shingle -
I think they reused an old power bank and just swapped out the batteries and that this guide can apply to most off-the-shelf power banks
tayola -
I harvested a couple of batteries from old iPhones but I couldn't solder the terminals. The tin kept balling up. Then I realized that they were aluminum! Does anyone have a good method to securely connect them?
As you said you can´t solder aluminum, you would have to weld it together. If you can easily get yourself a welding tool for such purposes you can go for that method, otherwise it´s quite expensive to get such thing. If your lucky it´s only an aluminum surface with copper under it. If so you can scratch the surface a little and try the soldering method.
Cafugo -
