Bernina 730 - Ersatz Nockenwellengetriebe

Öffne die Oberseite des Geräts, um den Mechanismus im Inneren frei zu legen

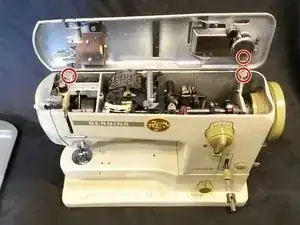

Der Austausch des Getriebes ist einfacher, wenn die obere Abdeckung nicht montiert ist. Löse die Schraube, mit der die Abdeckung befestigt ist.

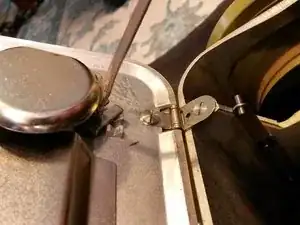

Entferne die beiden Schrauben, die die Scharniere halten. Lege die Abdeckung beiseite.

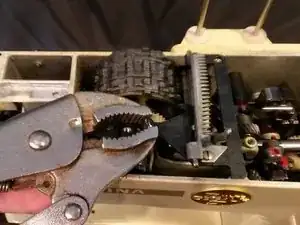

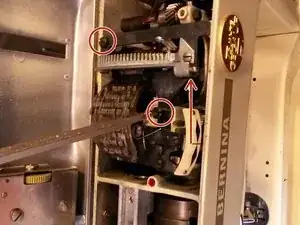

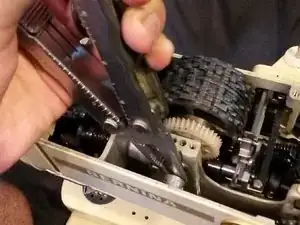

Entferne die drei Schrauben, die die Baugruppe unten halten. In meinem Fall saß eine der Schrauben fest und ich musste eine Sicherungszange verwenden, um sie zu lösen.

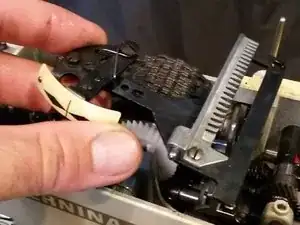

Schiebe die Nadelpositionsanzeige zur Seite, um an die darunter liegende Schraube zu gelangen.

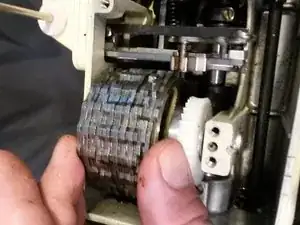

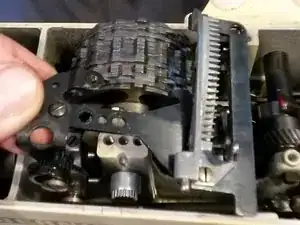

Ziehe die gezeigte Einheit nach links und oben. Sie sollte sich leicht herausziehen lassen.

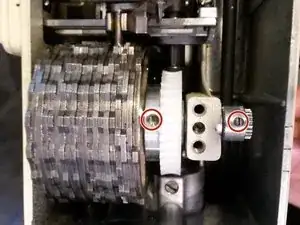

Die Welle wird durch die Stellschrauben an den Getriebenaben gehalten: eine am Nockenrad, zwei am kleinen Ritzel im Abstand von 90 Grad. Lösen sie etwa drei Umdrehungen mit einem kleinen Schraubendreher.

Schiebe das Ritzel auf das Ende der Welle. Schiebe die Welle mit einer Spitzzange vorsichtig zurück. Fange das Zahnrad auf, bevor es herunterfällt.

Schiebe die Welle nach hinten heraus und ziehe sie dann endgültig heraus.

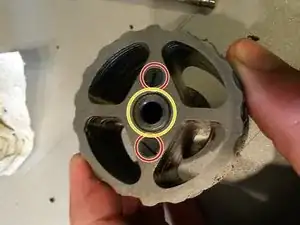

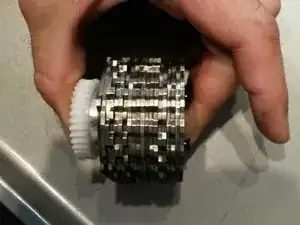

Löse die beiden Schrauben, die die Zahnrad- und Nockenbaugruppe zusammenhalten, so dass die Schrauben herausgenommen werden können. Lasse die Schrauben in den Löchern, damit alles zusammenbleibt.

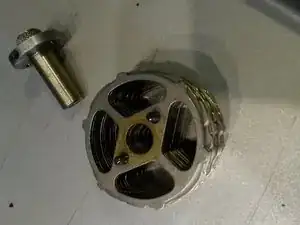

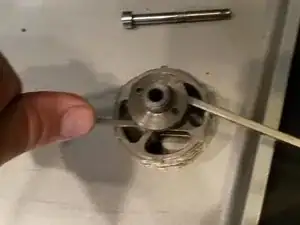

Drücke mit den Fingern oder einem Schraubendreher auf die Getriebewelle, um sie herauszuschieben. Möglicherweise müssen zwei Schraubenzieher verwendet werden, um sie herauszuhebeln.

Setze die neue Getriebewelle in die Nockenbaugruppe ein. Richte die Löcher aus und drehe die Schrauben ein.

Das neue Getriebe, das ich gekauft habe, wurde mit einer Inbusschraube geliefert, also habe ich die alte Flachkopfschraube in die neue Welle ausgetauscht.

Setze die Getriebe- und Nockenbaugruppe in die Nähmaschine ein.

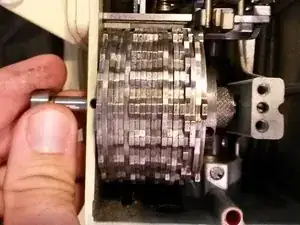

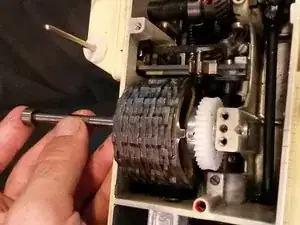

Schiebe die Welle mit dem kleinen Ende zuerst hinein, bis sie auf der Getriebeseite gerade aus dem Lager herausragt.

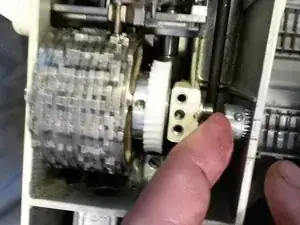

Halte das Ritzel fest und schiebe die Welle hinein.

Ziehe die Stellschrauben an den Zahnrädern an (es gibt deren zwei am Ritzel).

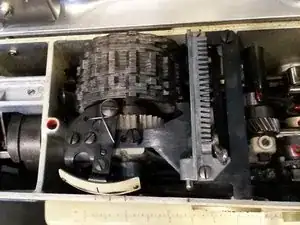

Schiebe die Nadelanzeige von links nach innen. Schiebe den Stichwähler wenn nötig zur Seite.

Bringe die drei Schrauben in umgekehrter Reihenfolge wieder an, in der du sie entfernt hast.
