Einleitung
Kleine Biegung - große Wirkung!
Die Heckenschere hatte keine sehr große Kraft und hat hart metallisch geklappert beim Schneiden. Die erste Vermutung war, dass die Rutschkupplung (großes Zahnrad mit fest verbundenen Exzenterscheiben) defekt ist. Diese Rutschkupplung gibt es als Ersatzteil nicht mehr.
Daher war ich froh, dass es scheinbar ein ca 1..2mm verbogenes unteres Messer war.
Werkzeuge
-
-

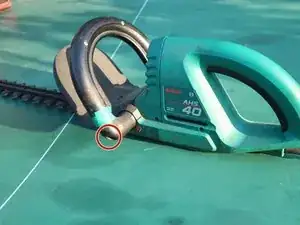

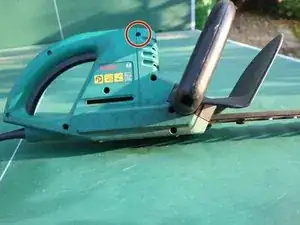

Zwei Innensechskantschreiben 5mm lösen
-

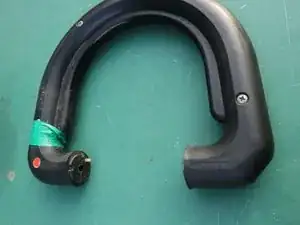

Griff auf der rechten Seite ca 3 mm abheben, dann links gerade wegziehen.
-
-
-

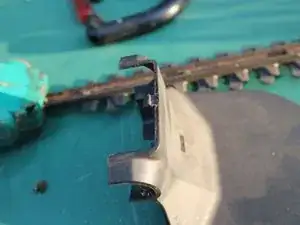

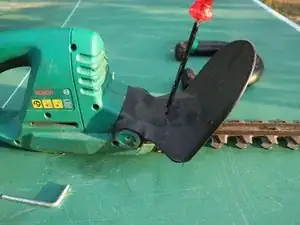

Mit einem 5-8mm breiten Schlitzschraubendreher die Rastnase zur Seite drücken und Handschutz entfernen.
-
Schraubendreher zum grünen Gehäuse ziehen, schwarzen Handschutz auch zum grünen Gehäuse ziehen.
-
-
-

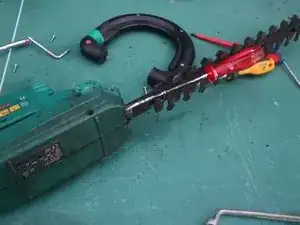

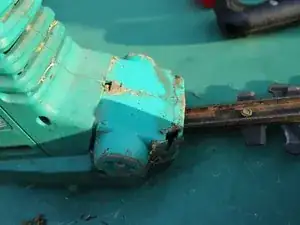

Das Gehäuse kann am Griff einige Milimeter geöffnet werden. Auf der Seite vom Messer sind Bolzen vorhanden, daher muss mit dem Schraubendreher gehebelt werden.
-
-
-

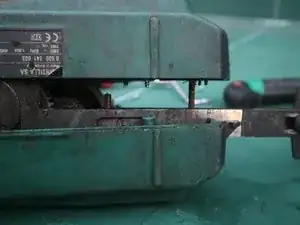

Die Diagnose: Das vom Motor entfernterer Messerblatt war leicht vom Zahnrad weg gebogen.
-

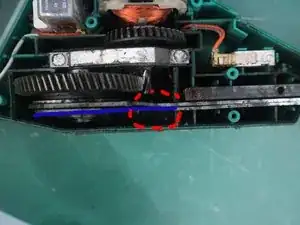

Zu erkennen ist im rot markierten Bereich der blanke Bereich in dem das Messer vorbei gerutscht ist.
-

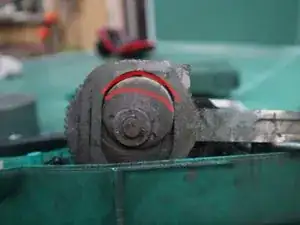

Nach der Reparatur was das untere Messer im rot eingekreisten Bereich leicht gebogen und lag am Exzenter parallel zum oberen Messer an.
-
-
-

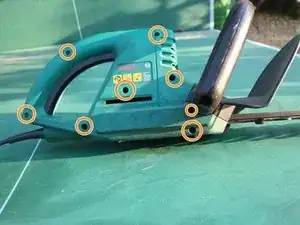

Beim Zusammenbau auf die Bolzen achten.
-
Die einzige lange Schraube kommt in die markierte Stelle.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
