Bosch AL 1860 CV Faulty Resistor Replacement

Geschrieben von: Thomas Zurbrügg
  • Kommentare: 3
Bosch AL 1860 CV Faulty Resistor Replacement

Schwierigkeitsgrad

Mittel

Schritte

7

Zeitaufwand

30 Minuten

Einleitung

Bosch Ladegerät AL1860 CV für 18V-Akkus für Rasenmäher/Gartengeräte lädt nicht mehr. Ersatz eines Widerstandes (R3 = 220 kOhm).

Credits: https://www.eevblog.com/forum/beginners/...

  1. BP54UnFaj2mls6mJ

    • Netzstecker ziehen

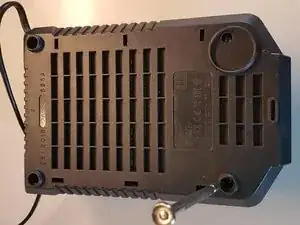

  2. 4ks1QW1MpoLUF6ZG

    • Gerät öffnen (4 Kreuzschrauben)

    I lost the transistor on heat zinc after the bridge diodes were brown off and now it is not working even after replacing the transistor and diodes, what component is suspected to be faulty?

    R S Miller -

  3. XbFAMqNvOfo1OBYG

    • Widerstand R3 lokalisieren

    • Platine vom Gehäuse lösen (4 Kunststoff-Laschen)

    • Vorsicht: Kondensator (150uF/400V) möglicherweise noch geladen!!!

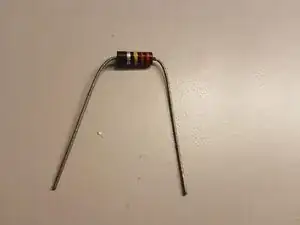

  5. VC2WPInr1ODW1M1e

    • Neuen Widerstand beschaffen (220kOhm/2W)

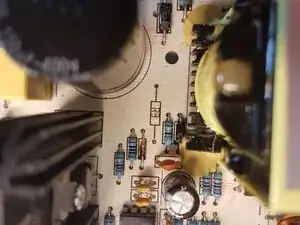

  6. aPlsggHYCbvFQ1mq

    • Widerstand R3 entlöten

  7. 3WE1cABQFKiYOwBa

    • Neuen Widerstand R3 einlöten

    hi friend!!!!! what's the value of resistor in the middle between the coil and the blue relay ??

    this resistor in my charger is burned!!!!

    thanks a lot for news!!!!!!!!!!!

    Aldo Bertuletti -

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
