Einleitung
Da ich keine Anleitung finden konnte und das Vorgehen unintuitiv ist, hier die Anleitung zum Austausch der Schleifplatte beim PSM 80 und PSM 100 A Multischleifer.
Als Werkzeug braucht man nur einen Torx Schraubendreher T10
-
-

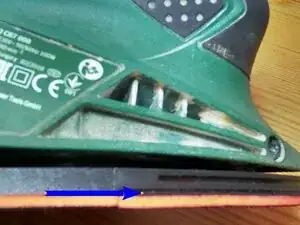

Der vordere Teil des Platte muss am Klettband abgenommen werden. Wo das ist sieht man letzten Bild.
-

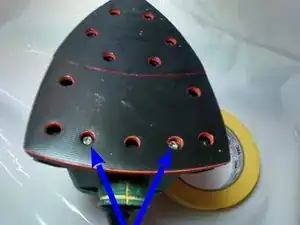

Es gibt 4 Schrauben die die Schleifplatte fixieren. Mit dem Torx T10 Schraubendreher kann man die Schrauben lösen. Die Bilder zeigen wo die Schrauben sind.
-
-
-

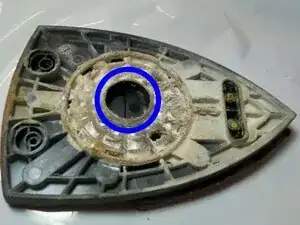

Im Bild sieht man im blauen Kreis wo die Platte auf den Motor gesteckt ist, von dem man die Platte jetzt abziehen kann. Bei einer alten Schleifplatte, wie im Bild, kann das schwer sein, dann muss man bei Abziehen etwas senkrecht zur Platte wackeln oder sogar einen Hebel in der Lücke zwischen Gehäuse und Schleifplatte ansetzen.
-
-
-
Wichtig! Beim Einbau der neuen Platte äußerst vorsichtig den vorderen Klettteil vom Rest der Platte lösen, da das Gegenstück relativ schwach verklebt ist und man das sonst unbeabsichtigt ablöst. Eventuell ein Plektrum o.ä. benutzen, um vorsichtig den Klettverschluss zu trennen. Bild zum Klettverschluss ist im ersten Schritt.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
