Bosch PMF 180 E Netzanschlussleitung / Stecker Austausch

Geschrieben von: Sandro Torchella
  • Kommentare: 1
Bosch PMF 180 E Netzanschlussleitung / Stecker Austausch

Schwierigkeitsgrad

Mittel

Schritte

7

Zeitaufwand

15 - 30 Minuten

Einleitung

Bei Deinem Bosch PMF 180 E ist der Stecker beschädigt? Mit dieser Anleitung kannst Du ihn austauschen!

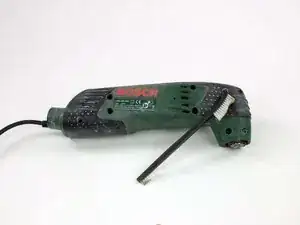

  1. M3DFATXFMfxiIAbA
    M3DFATXFMfxiIAbA
    15tA1LMnMRJOtwWo

    • Unbedingt das Gerät als aller erstes vom Strom trennen (;-). Sicherheit geht vor!

    • Bei Bedarf gleich mal ein bisschen äußerlich reinigen damit beim öffnen kein zusätzlicher Schmutz ins Gehäuseinnere gerät. z.b. mit der Feinbürste es geht aber auch eine alte Zahnbürste oder ein Borstenpinsel usw.

    • Sehr Nützlich: Eine Explosionszeichnung mit Ersatzteilbezeichnung am Ende der Beschreibung.

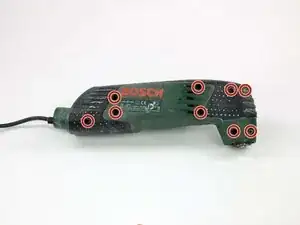

  2. c1aNfAI2H3A3Nhxw

    • 9 Schrauben lösen (Kombieschraube T20 / Schlitz #5)

    • Werkzeug: T20 / TR20 welcher u.a. hier enthalten ist. Oder mit Schlitzschraubendreher #5. Ich empfehle einen T20 / TR20 da dieser besser greift ohne die Schrauben in Mitleidenschaft zu ziehen.

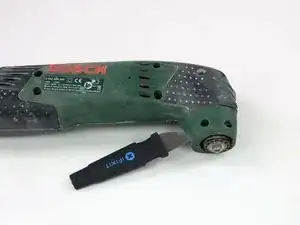

  3. E65YZrvrODHsALRL
    E65YZrvrODHsALRL
    do1xv3rwC1wAOS2s

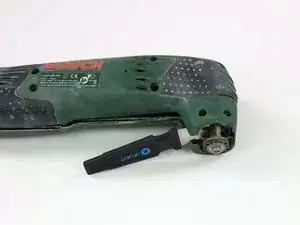

    • Mit einem flachen Gegenstand kann das Gehäuse nun entlang der Nahtstelle leicht geöffnet werden. Z.B. mit Jimmy, welcher hier abgebildet ist. Es geht ebenfalls mit einem flachen Messer oder einer dünnen Japanspachtel.

    • Wenn das Gerät stark beansprucht / verdreckt ist, einfach an mehreren Punkten entlang der Nahtstelle leicht hebeln bis sich das Gehäuse ohne Gewalt öffnen läßt.

  4. idXreX5kyte3mPmb
    idXreX5kyte3mPmb
    vyngHRkpkC3hcWh1
    bEbFoFN2bIweeyyv

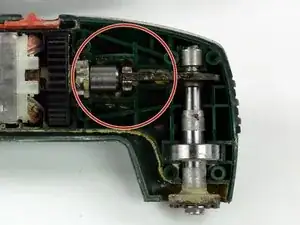

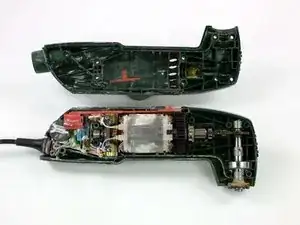

    • Das Gehäuse ist nun offen und weitere Arbeitsschritte können erfolgen.

    • Bei Bedarf kann nun gereinigt werden. (auf diesem Bild sieht man daß es offensichtlich dringend nötig wäre)

    • Das Fett nicht entfernen! Der Antrieb braucht das. Es kann natürlich auch durch neues ersetzt werden.

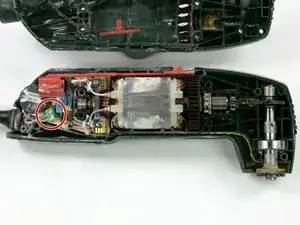

  5. CCjjgvTWSkF5XmPG
    CCjjgvTWSkF5XmPG
    HX2HsBpw2FmQ6JGT

    • Nun zunächst die zwei Schlitzschrauben #3 lösen damit die Adern aus der Klemme gezogen werden können.

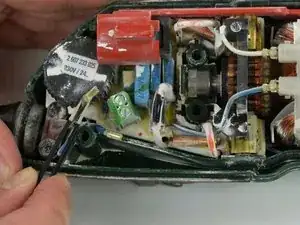

  6. lg1GuwH3Fu3TH5pG
    lg1GuwH3Fu3TH5pG
    BQQUHjLLwQuW2KKL

    • Die Adern aus der Halterung ziehen mit einem Greifwerkzeug. Z.B. mit einer Pinzette oder einer kleinen, flachen Zange.

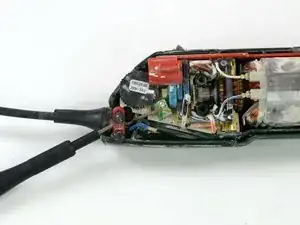

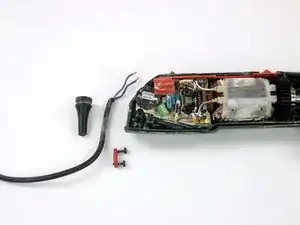

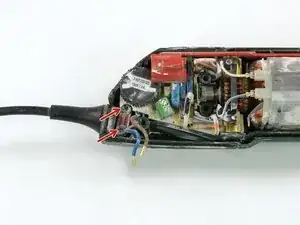

  7. AQsYYiw4EeZnqyAA
    AQsYYiw4EeZnqyAA
    PBVNTFYc6e1c3TKJ
    4PKEIRukERWOSdBq

    • Nun die zwei Schrauben (T20 / Schlitz #5) der Kabelarretierung lösen und die Klammer entfernen.

    • Das Kabel kann nun aus der Tülle gezogen und ersetzt werden

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.

Tinte & Feder

Sandro Torchella

Mitglied seit: 04/05/17

290 Reputation

Ein Kommentar

To right of green holder there is a looped black and white wire that goes underneath. Where does it attach to as mine is loose below coil, between coil and case. Tool just stopped working mid use. No burning smell and no other loose connections. There is a moulding.on case that it fits into but no attachment anywhere. Coil has a small dent where small bend in wire appears to have sat

MsMacGyver -
