Einleitung
Ist ein Stück des Power Button Schiebereglers abgebrochen? Diese Anleitung beschreibt, wie man dieses defekte Bauteil wieder anklebt.
Werkzeuge
Ersatzteile
-
-
Diese Bose Kopfhörer haben einen Schiebeschalter zum Anschalten auf der Unterseite des Gehäuses (im Foto zu sehen). Nach etwa drei Jahre funktionierte der Schalter nicht mehr und nach dem Auseinanderbauen konnte man sehen, dass ein Teil abgebrochen war. Zum Reparieren braucht man Klebstoff und einen Schrumpfschlauch.
-
-
-

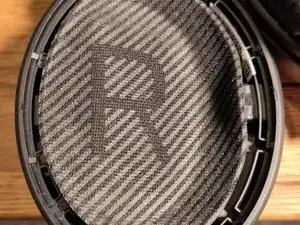

Wie auf Youtube zu sehen ist: Entferne die Ohrpolster, indem du vorsichtig an ihnen ziehst. Sie werden von Clips an der richtigen Stelle gehalten.
-

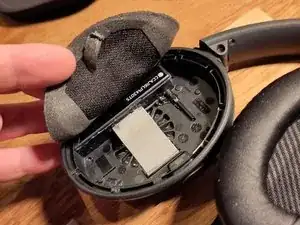

Entferne dann die Gewebematte; diese ist festgeklebt, kann aber trotzdem abgenommen werden. Eine einzige Seite zu Öffnen reicht aus, um die Positionen der drei Schrauben herauszufinden.
-

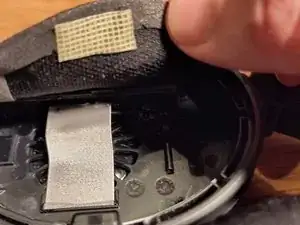

Kleinere Einrisse sind kein Grund zur Sorge; sollte so etwas jedoch passiert sein, kann beim Zusammenbau doppelseitiges Klebeband verwendet werden.
-
-
-

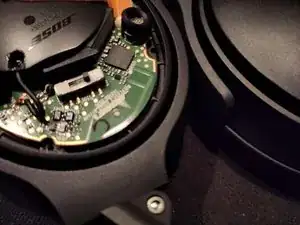

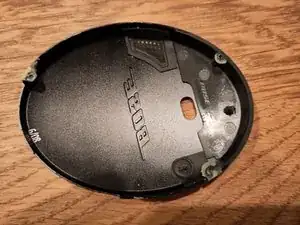

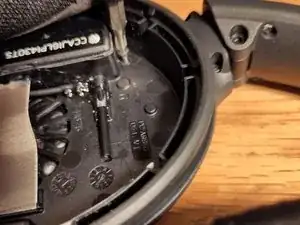

Die Schale wird, wie auf den Fotos dargestellt, von drei Kreuzschlitzschrauben gehalten. Nach der Entfernung dieser Schrauben kann die Schale vorsichtig abgehebelt werden.
-

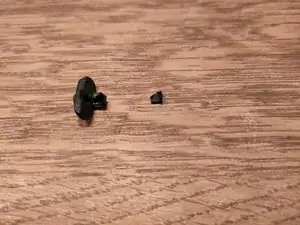

Es kann hilfreich sein, Klebeband zum Abziehen der Schale zu Hilfe zu nehmen. Während des Öffnungsvorganges fiel der Power-Schalter und das Stück, welches abgebrochen ist, heraus.
-
-
-

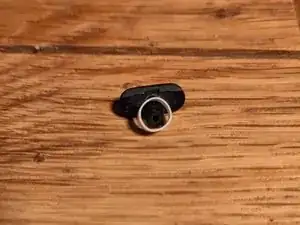

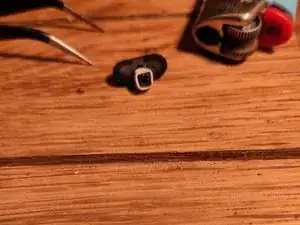

Die Form des Schalters wird durch Ankleben des abgebrochenen Stückes mit Sekundenkleber wieder hergestellt. Hier wurde ein zusätzlicher Schrumpfschlauch verwendet, damit die Verbindung besser hält.
-
Der Schrumpfschlauch muss leicht erwärmt werden, damit dieser die Bauteile an ihrer Stelle festhält.
-

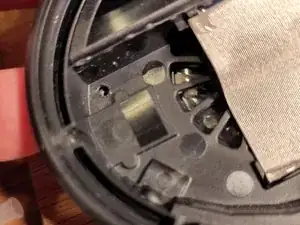

Zusätzlich ist die Öffnung durch Verwendung des Sekundenklebers etwas enger geworden als sie ursprünglich war, also wurden kleine Torx-Schrauben verwendet, um das Loch etwas zu weiten. Eine sehr kleine Bohrung würde hier den selben Effekt erzielen.
-
-
-
Platziere den Schalter wieder, mit der Verdickung in Richtung der Mitte der Kopfhörerschale zeigend, im Kopfhörer.
-
Um dein Gerät wieder zusammenzusetzen, befolge die Schritte in der umgekehrten Reihenfolge.
10 Kommentare
This fix in this video is not very well done. Not explained well enough!
Let me know where you get stuck, and what you miss.
Hi, can I get a quick repair from you with pay if I come to your location? Please give me your number
I recommend repair café's https://www.repaircafe.org for that, I volunteer in one.
Do you have a part number for the power switch or offer a replacement? My Quiet Comforts turn themselves on intermittently so I often find the battery dead when I need to use them.
Could you repair the selfstarting of the Bose headset?
If yes, how?
Same topic here.
I sprayed contact cleaner from WD40 into the switch and moved it back and forth a few times. Now it works fine, think it just got dirt inside that messed it up.
