Einleitung
Der Rasierer musste nach einigen Jahren in immer kürzeren Abständen nachgeladen werden. Dieser Rasierertyp kann notfalls auch am Netzkabel betrieben werden. Nach Austausch der beiden Akkus läuft er jetzt 2-3 Wochen bei tägl. Rasur. Die Akkus sollten mit Stiften an beiden Polen (+-) versehen sein, weil sie so besser in den Klemmhalterungen sitzen. Alternativ können auch Akkus mit normalen Kontakten verwendet werden, dazu müssen aber die Klemmhalterungen stark nachgebogen werden, damit sie einen sicheren Kontakt geben.
Werkzeuge
Ersatzteile
-
-
Scherkopf abziehen.
-

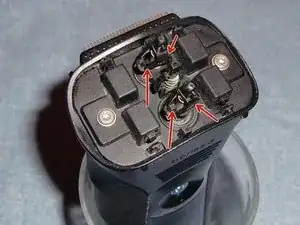

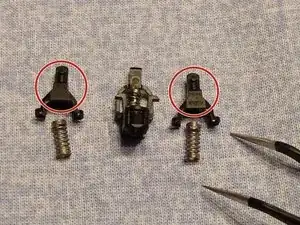

Die Klemmfedern mit einer Pinzette zusammendrücken, um die Vibratorstifte und ihre Federn leicht abnehmen zu können.
-
Den dritten Stift mit abnehmen.
-
-
-

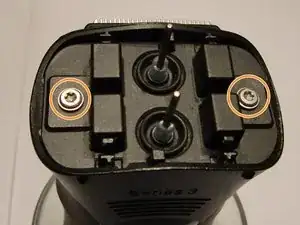

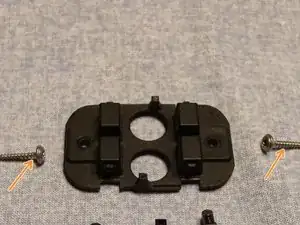

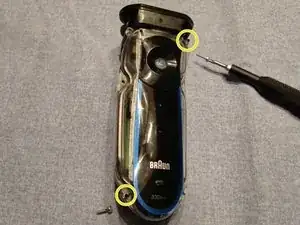

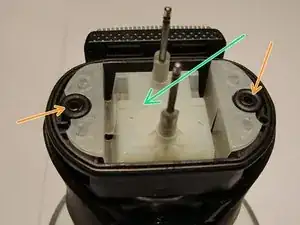

Die beiden Torx-Schrauben rausdrehen und Abdeckplatte abnehmen, darauf achten, dass 2 Dichtungsringe (unter der Platte, jetzt nicht sichtbar) nicht verloren gehen!!!
-

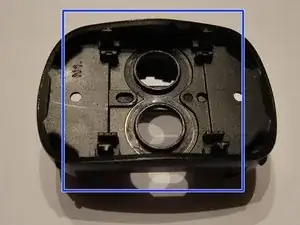

Dann die beiden Dichtungsmembranen abnehmen.
-
-
-

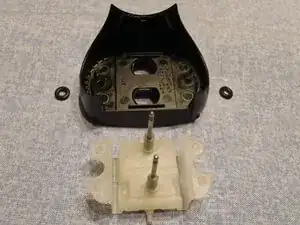

Gehäusekopf mit Kraft abziehen
-

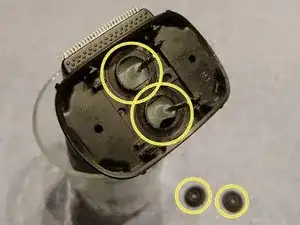

auf Dichtungringe achten!!!
-

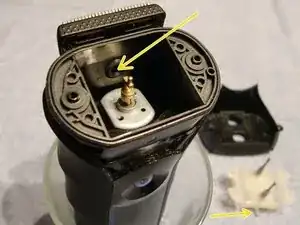

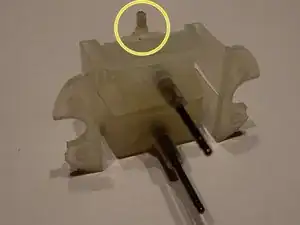

Vibratorkopf abnehmen, dabei auf die "Nase" achten, die beim Einbau in den Bartschneider eingepasst werden muss!
-
-
-

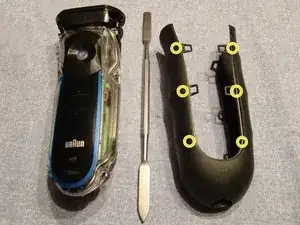

An den gekennzeichneten Stellen (auch auf der Rückseite) die flexible Hülle vorsichtig mit einem geeigneten Werkzeug aufhebeln. Achtung: die Laschen verbiegen leicht und brechen ggf. ab.
-
-
-

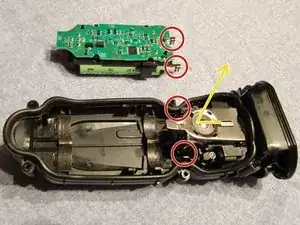

Den Metallschalter nach oben klappen,
-

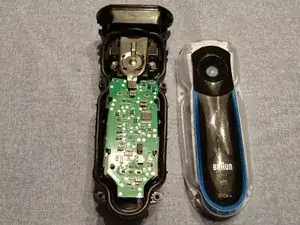

dann die Elektronikplatine vorsichtig aus den Halterungen hebeln und
-

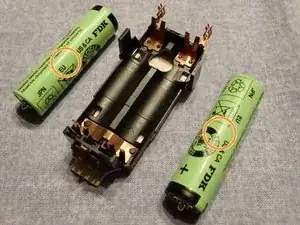

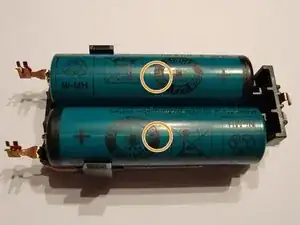

die Akkus tauschen.
-
Viel Erfolg beim Zusammenbau!!!
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
Bei meinem Modell war der dritte Stift zusammen mit dem zweiten Stift auf den Vibratorkopf aufgerastet. Vorsichtig die seitliche Rastnase anheben und den Aufsatz mit dem dritten Stift abziehen. Der Andere Stift ist ebenfalls aufgerastet und muß genauso abgenommen werden.
