Einleitung
In dieser Anleitung wird die Demontage der kabelgebundenen CSL TM137U Vertikalmaus gezeigt. Grund war bei mir der Austausch von defekten Mausschaltern / Mikroschaltern.
Werkzeuge
-
-

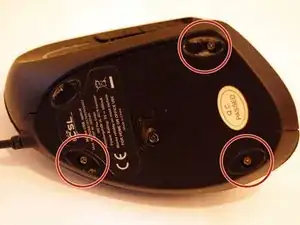

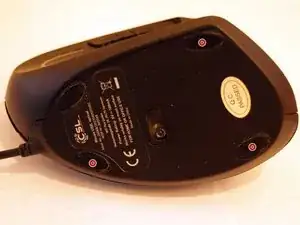

Es müssen nur 3 von 4 Mausfüße entfernt werden um Schrauben zu lösen
-
Erhitze gegebenfalls die Mausfüße um den Kleber zu erweichen z.B. mit einem Föhn
-

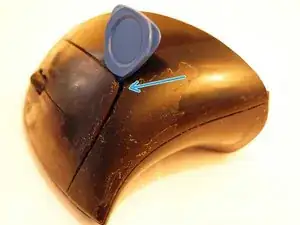

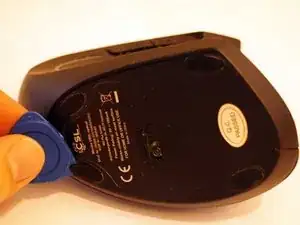

Schiebe ein Plektrum zwischen Mausfüße inklusive Klebstoff und dem Mausgehäuse
-
Im besten Fall kannst du die Mausfüße mit Klebstoff abziehen und wiederverwenden
-
-
-
Am Unterteil an der linken Seite ist ein Plastik-Clip.
-

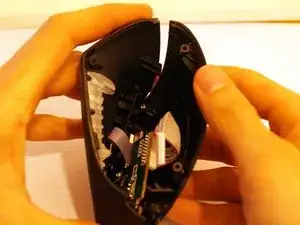

Halte das Unterteil der Maus fest und hebe vorsichtig das Oberteil der Maus ein paar Millimeter von der rechten Seite her an.
-

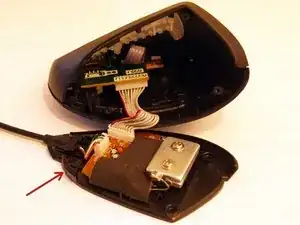

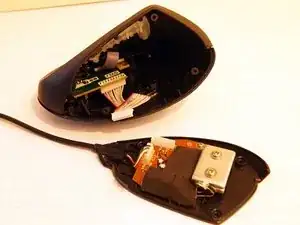

Die beiden Teile sind jetzt lose und nur noch durch das Flachbandkabel verbunden.
-
Lege das Oberteil rechts vom Unterteil am Tisch ab.
-
-
-

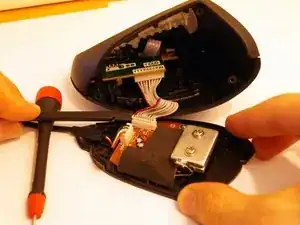

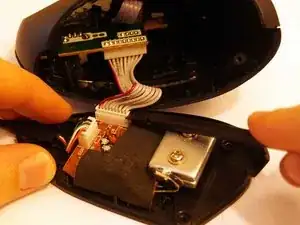

Mit dem flachen Ende eines Spudger seitlich links und rechts den Stecker anheben, bis er leicht abziehbar ist.
-
Stecker abziehen.
-
-
-

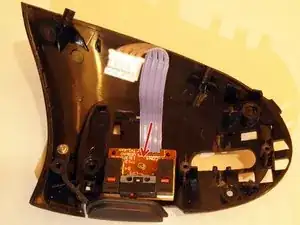

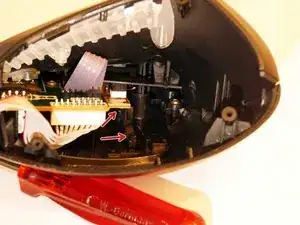

Suche die zwei Plastik-Clips des Klickoberteils. Der erste ist gut sichtbar. Der zweite ist verdeckt und unterhalb der Platine.
-
-
-

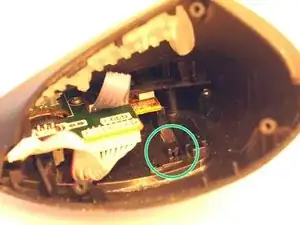

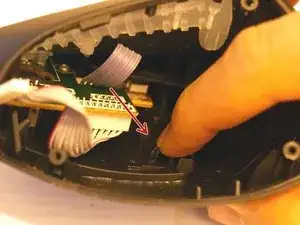

Löse den ersten Plastik-Clip z.B. mit dem Fingernagel und drücke das Klickoberteil nach unten leicht heraus.
-
Der Plastik-Clip muss komplett entrastet sein und an der gegenüberliegenen Gleitfläche anliegen.
-

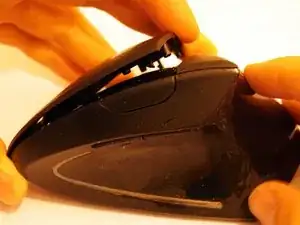

Es sollte ein erkennbarer einseitiger Spalt zwischen Oberteil und Klickoberteil entstehen. Ein Plektron sollte in diesen Spalt passen.
-
-
-
Mit einem dünnen Gegestand wie z.B. einem Spudger oder einem dünnen Holzstäbchen den zweiten Plastik-Clip entriegeln.
-
Das Stäbchen muss unterhalb des Flachbandkabels und unterhalb der Platine bis zum Plastik-Clip geschoben werden.
-
Nach dem Entriegeln kann das Klickoberteil am Spalt weiter geöffnet werden bis es ganz entfernt werden kann.
-
-
-
Die rechte Hand fixiert die rechte Hälfte.
-

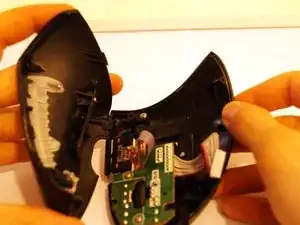

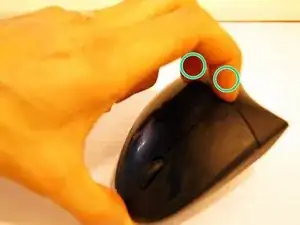

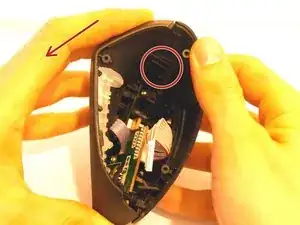

Die linke Hand schiebt die linke Häfte nach links unten um den markierten Plastik-Clip zu entriegeln.
-
Die beiden Hälften können dann wie ein Scharnier geöffnet und voneinander getrennt werden.
-
-
-

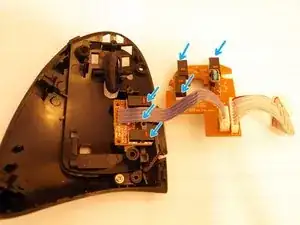

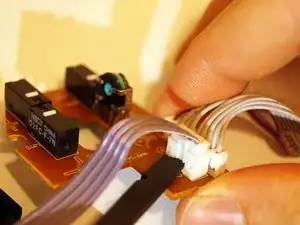

Mit dem flachen Ende des Spudgers den Stecker vorsichtig heraushebeln.
-
Ziehe den Stecker ab.
-
-
-

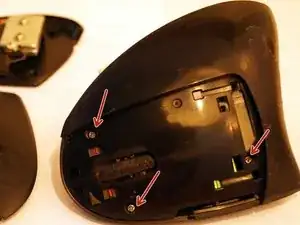

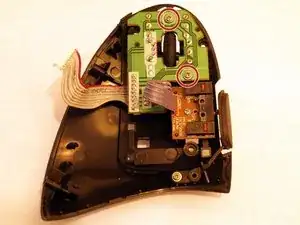

Kreuzschlitzschrauben: Links: 2x Schrauben für Klick- Mausrad Platine || Mitte: 1x Schraube für Vor-Zurück-DPI Platine || Rechts: 6x Schrauben für Gehäuse Unter- und Oberteil
-
3x Maus Füße
-
Klick-Mausrad Platine
-
Vor-Zurück-DPI Platine
-
Mausrad
-
Gehäuse Unterteil
-
Gehäuse Oberteil zweiteilig
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
