Canon PowerShot G11 LCD-Bildschirm Austausch

Geschrieben von: Pablo Martinez
  • Kommentare: 3
Canon PowerShot G11 LCD-Bildschirm Austausch

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

15 - 30 Minuten

Einleitung

Wenn der LCD-Bildschirm deiner Canon PowerShot G11 LCD gerissen ist oder nicht mehr funktioniert, muss er ersetzt werden.

  1. OhsDurubKpbxVtqD

    • Entferne diese beiden 3,10 mm Kreuzschlitzschrauben #00 vom Gehäuse des LCD-Bildschirms.

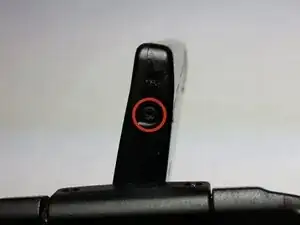

  2. JtW1IMTTQtOiUYkX

    • Öffne den LCD-Bildschirm und rotiere ihn, sodass der Bildschirm nach unten ausgerichtet ist, die Schraube ist an der Unterseite des LCD-Bildschirms.

    • Entferne die 3,10 mm Kreuzschlitzschraube #00 von der Unterseite des LCD-Bildschirms.

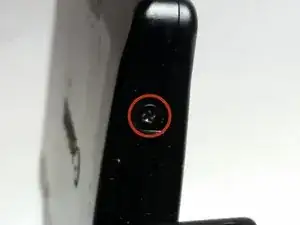

  3. LYh6HoQkXcBEcj2a

    • Drehe den Bildschirm, sodass er zur Oberseite der Kamera ausgerichtet ist. Die gesuchte Schraube befindet sich an der Unterseite des LCD-Bildschirms.

    • Entferne die 3,10 mm Kreuzschlitzschraube #00.

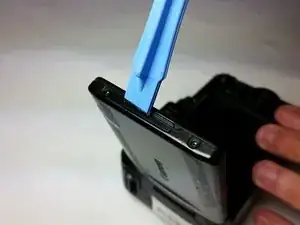

  4. 2KKTdTA4QvreswCB

    • Nutze das Kunststoff-Öffnungswerkzeug an der Einkerbung der Oberseite am LCD-Bildschirm, um dessen Gehäuse zu entfernen.

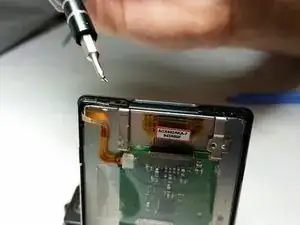

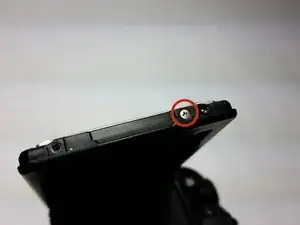

  5. uPwkbKKiGHQgMhJm
    uPwkbKKiGHQgMhJm
    OXgAv1KUiY52IGCh

    • Entferne die 2,22 mm Kreuzschlitzschraube #00, die sich neben der Einkerbung befindet.

    • Wenn die obere Schraube entfernt ist, wird der Metallrahmen herausfallen. Denke beim Zusammenbauen daran, den Metallrahmen an dieser Stelle einzusetzen.

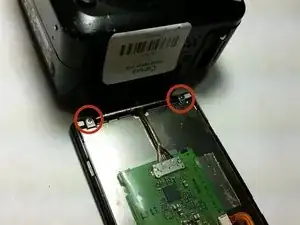

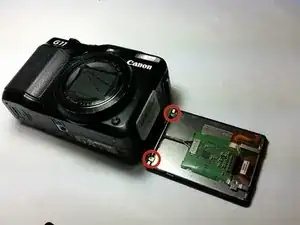

  6. wQBqDdMo1djm25DX
    wQBqDdMo1djm25DX
    wEjpPqsdZdohnJJW

    • Sobald die Rückwand getrennt ist, entferne die beiden 3,13 mm Kreuzschlitzschrauben #00.

    • In der Nähe der Schrauben befinden sich Magnete. Beachte, dass die Magnete die Schrauben beim Einbau anziehen und dadurch die Ausrichtung der Schrauben ändern können.

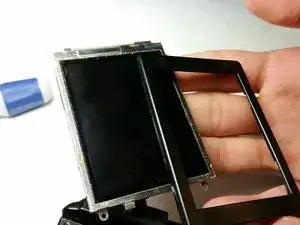

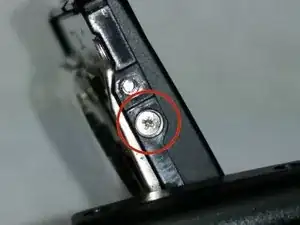

  7. PssEqEL2JFMlf5tW
    PssEqEL2JFMlf5tW
    PNIEaqoApEBEq1JC

    • Drehe den LCD-Bildschirm vorsichtig, sodass die Unterseite des Bildschirms zur Oberseite der Kamera ausgerichtet ist. Entferne nun die 2,22 mm Kreuzschlitzschraube #00.

    • Sobald diese Schraube entfernt ist, wird die obere Abdeckung lose sein und der LCD-Bildschirm wird nur noch von den Kabeln gehalten. Behandle den Bildschirm vorsichtig und achte darauf die Kabel nicht zu beschädigen.

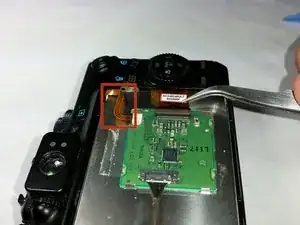

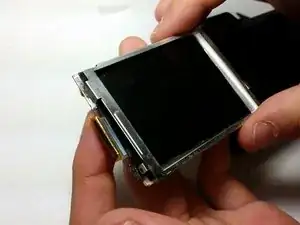

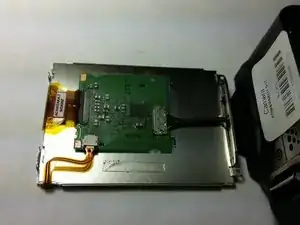

  8. ZsvMG1KQvSMBPmmK
    ZsvMG1KQvSMBPmmK
    CSGLUJH6QtJONeEV
    YPbSMRY35oLJRlIj

    • Entferne den Bildschirm von der Basis des LCD.

    • Nicht ziehen, da die Kabel noch an der Unterseite des LCD befestigt sind.

    • Entferne das Kabel nicht, das ist zum Austausch des Bildschirms nicht notwendig.

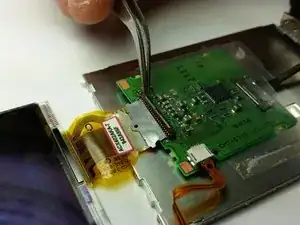

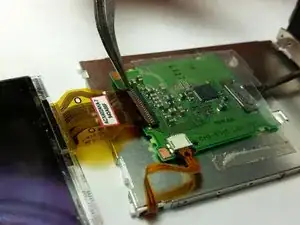

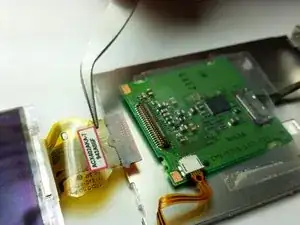

  9. XuU1hZrOiUMOAlPC
    XuU1hZrOiUMOAlPC
    dIUYZtWqtyCrhpuU
    ylW4vCAHN2TsnFV3

    • Nutze eine Pinzette, um den braunen Verbinder zu trennen, bevor du das Kabel trennst.

Abschluss

Zum Zusammenbauen befolge diese Schritte in umgekehrter Reihenfolge.
