Canon Powershot A720 IS Batteriekontakte tauschen

Drehe die Kamera um, um an den Batteriefachdeckel heranzukommen.

Drücke die Entriegriegelung zur Seite, um den Deckel zu öffnen.

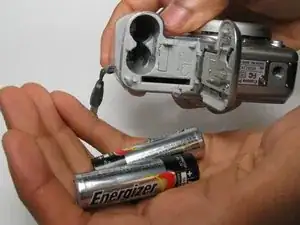

Entnehme die Batterien

Lege die Kamera mit dem Objektiv nach oben, auf eine glatte Oberfläche.

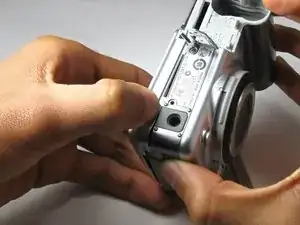

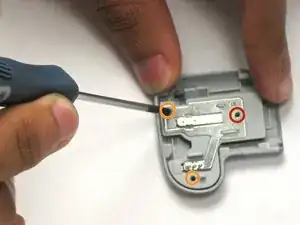

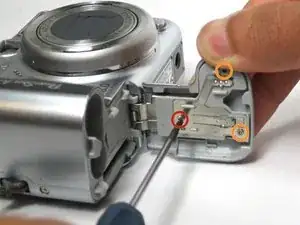

Entferne die ganz innen liegende 4 mm lange Kreuzschlitzschraube #00.Entferne den Deckel von der Kamera.

Lege den Deckel mit den Kontakten nach oben auf eine glatte Arbeitsfläche.

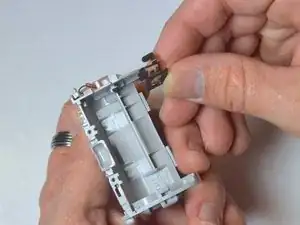

Schiebe die Kontakte vom Deckel ab.

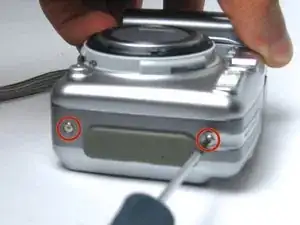

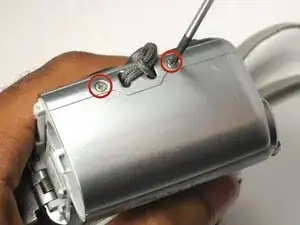

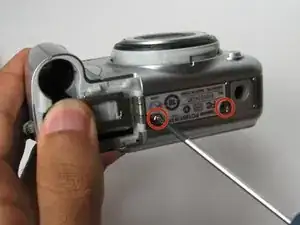

Entferne die sechs 4 mm Kreuzschlitzschrauben an beiden Seiten und der Unterseite deiner Kamera.

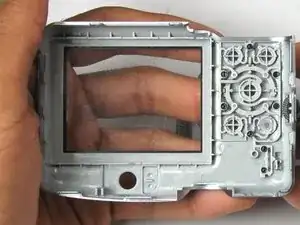

Löse das Rückseitenpanel mit der Hand von der restlichen Kamera ab.

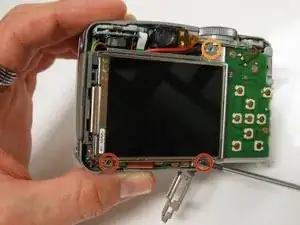

Löse die zwei 3 mm Schrauben die unter der LCD Displayhalterung sind.

Löse die obere 4 mm Schraube.

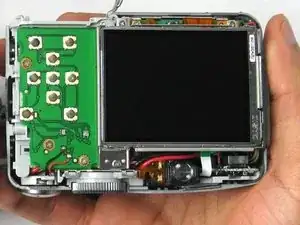

Hebe und drehe vorsichtig das LCD Display raus, um die Hauptplatine zu sehen.

Löse das Flachbandkabel zum LCD vorsichtig Mit Daumen und Zeigefinger aus seinem ZIF-Anschluss heraus. Fasse das Flachbandkabel so an, dass deine Finger das Band möglichst breit so nah wie möglich am ZIF-Anschluss umfassen, ohne die Hauptplatine zu berühren, während du das Kabel herausziehst.

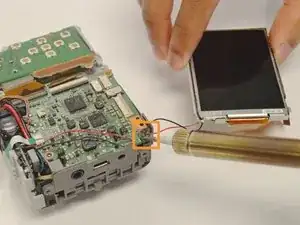

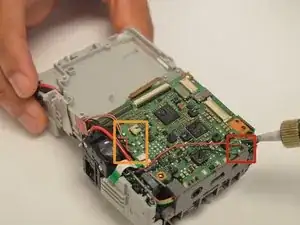

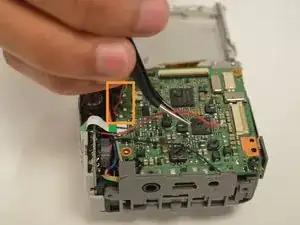

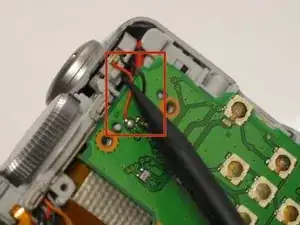

Entlöte die roten und schwarzen Kabel von der Platine.

Entferne die 3 mm lange Kreuzschlitzschraube zwischen den Leiterplatten.

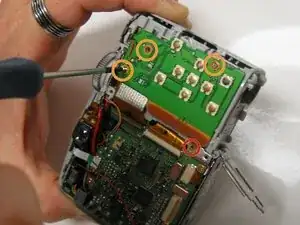

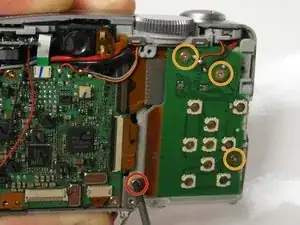

Entferne die drei 3,5 mm langen Kreuzschlitzschrauben von der Tastenplatine.

Hole die beiden Drähte unterhalb des Auslösers und des Einstellrads mit einem Spudger aus dem Clip heraus.

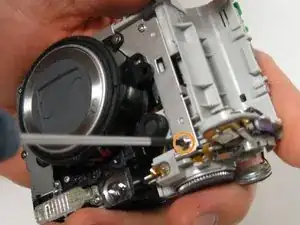

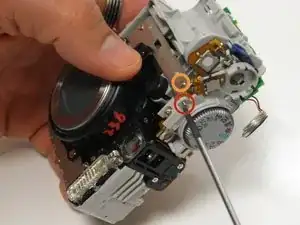

Drehe die Kamera herum und entferne die 4,5 mm lange Kreuzschlitzschraube, die den Auslöser und das Einstellrad befestigt. Löse beide ab.

Entferne die 3 mm lange Kreuzschlitzschraube vom Metallrahmen als ersten Schritt, um das Batteriegehäuse abzulösen.

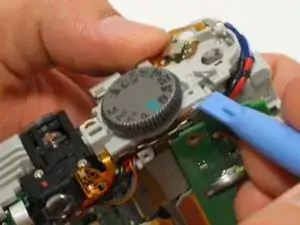

Nimm ein Öffnungswerkzeug aus Kunststoff und trenne damit die Tastenplatine von der Auslöser/Einstellrad-Einheit.

Löse behutsam das an der Tastenplatine angeschlossene Flachbandkabel aus seinem ZIF-Anschluss auf der Hauptplatine.

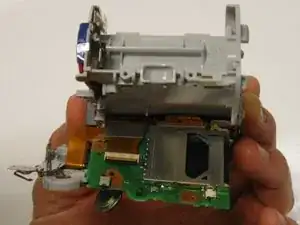

Entferne die Tastenplatine.

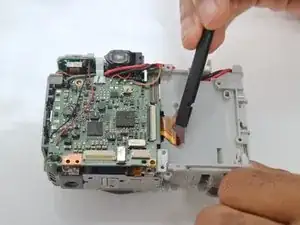

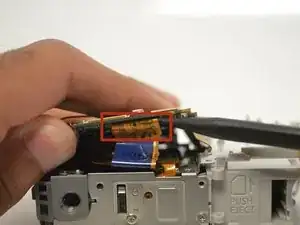

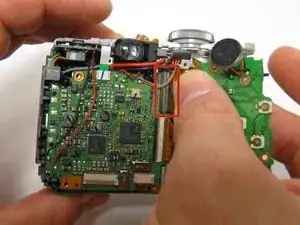

Löse das markierte Flachbandkabel mit einem Spudger. Setze dabei den Spudger abwechselnd auf beiden Seiten ein, damit es gleichmäßig herauskommt.

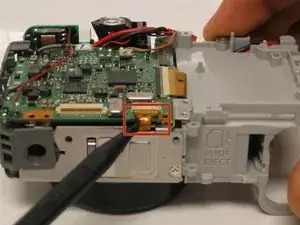

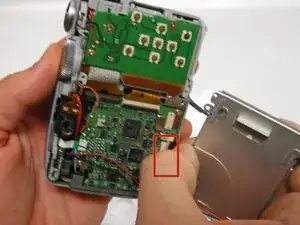

Löse das markierte Flachbandkabel mit einem Spudger aus dem ZIF-Anschluss.

Löse das grüne Band mit einem Spudger vom angeschlossenen ZIF-Anschluss ab.

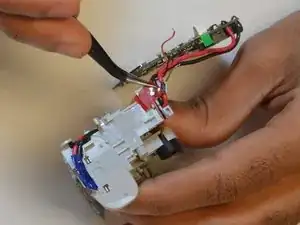

Löte alle Kabel von der Hauptplatine ab und biege sie mit einer Pinzette zur Seite.

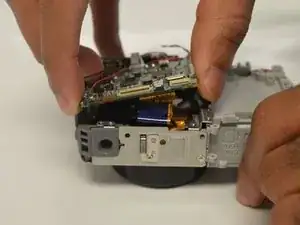

Hebe die Hauptplatine hoch, um an die Flachbandkabel heranzukommen, die das Objektiv mit der Hauptplatine verbinden.

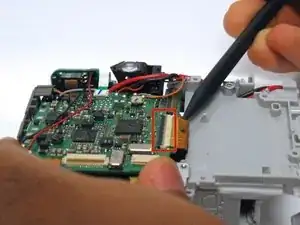

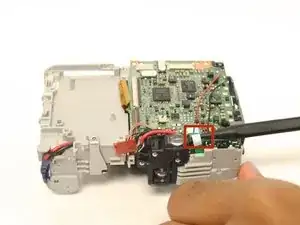

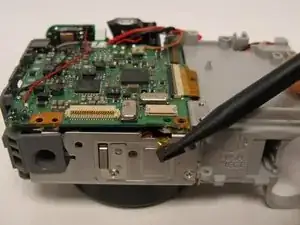

Löse das markierte Flachbandkabel von der Hauptplatine ab. Setze auch hier den Spudger abwechselnd auf beiden Seiten ein, damit das Kabel gleichmäßig herauskommt.

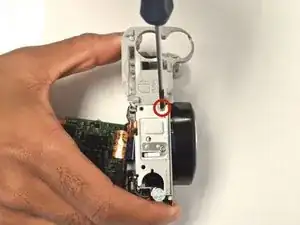

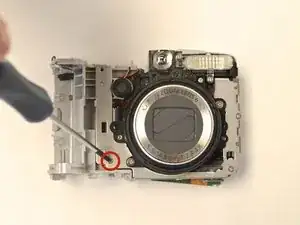

Lege die Kamera mit dem Objektiv nach oben hin. Entferne die 3 mm lange Kreuzschlitzschraube, die den Boden des Batteriefachs am Objektiv befestigt.

Stelle die Kamera mit dem Boden nach oben hin. Entferne die 30 mm lange Kreuzschlitzschraube und löse das Batteriefach von der Kamera ab.

Entferne den Metallrahmen vom Akkufach.

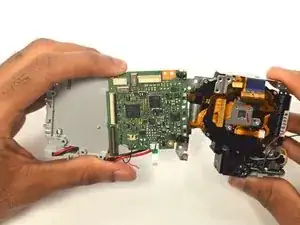

Trenne das Objektiv von der Hauptplatine ab. Lege das Objektivgehäuse zur späteren Verwendung zur Seite.

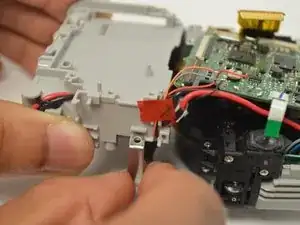

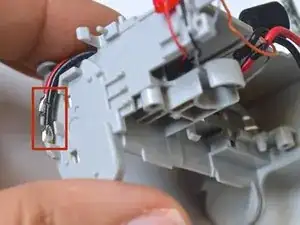

Ziehe das Klebeband und das Gummi ab. Löse die Kabel aus ihren Kunststoffhaltern.

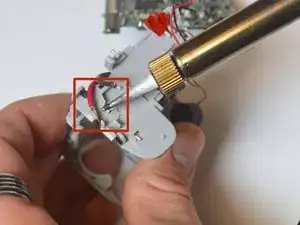

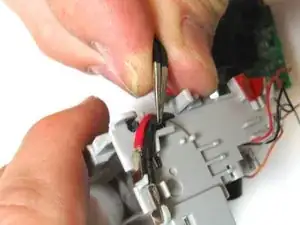

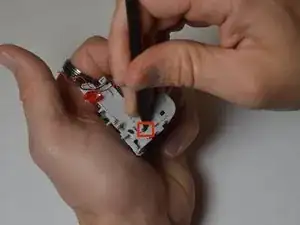

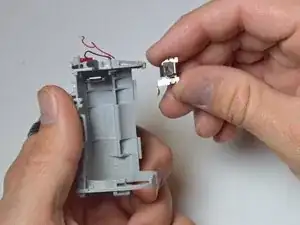

Entlöte das rote und das schwarze Kabel von den Batteriekontakten.

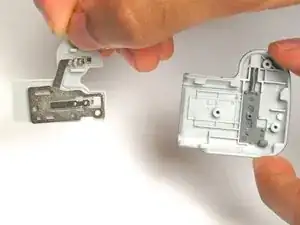

Löse die Metalllasche mit einem Öffnungswerkzeug aus Kunststoff ab.

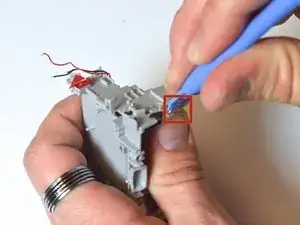

Übe mit dem Spudger Druck aus, um die Klammer zu lösen.
