Casio FX-9750GII Bildschirmaustausch

Schwierigkeitsgrad

Mittel

Schritte

7

Zeitaufwand

25 - 45 Minuten

Einleitung

Diese Anleitung wird dir Schritt-für-Schritt zeigen, wie du einen defekten oder beschädigten Bildschirm an deinem Casio FX-9750GII graphischem Taschenrechner austauschen kannst.

Ein Bildschirm zeigt die Ergebnisse der Eingaben dieses Gerätes, die mittels der Tasten eingegeben werden. Ein defekter Bildschirm kann verzerrte Bilder zeigen.

Stelle, bevor du diese Reparatur beginnst, sicher, dass du die DC Batterien aus der Rückseite des graphischen Taschenrechners herausholst. Lege hier besonderes Augenmerk darauf, ob der Bildschirm gesplittert oder defekt aussieht. Ziehe bei Bedarf Gummihandschuhe an, um bei deine Hände zu schützen.

  1. kwCGOJBK2ylnKLRB
    kwCGOJBK2ylnKLRB
    EERVPDGDUFtSEayv

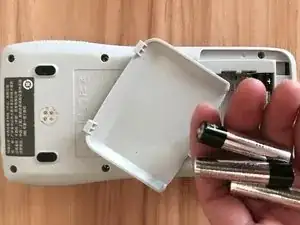

    • Stelle den Taschenrechner aus und drehe ihn, sodass die Rückseite nach oben liegt.

    • Schiebe das Batteriegehäuse auf und entferne alle Batterien.

  2. hDcHRQB1ESBHyRPc

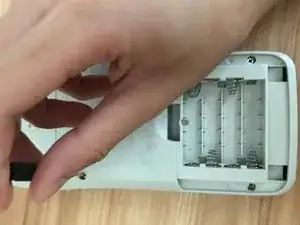

    • Benutze einen Schraubendreher, um alle Schrauben aus der Rückseite des Taschenrechners zu entfernen.

  3. pMY3JANp3AEqNamM

    • Entferne alle Schrauben vorsichtig aus dem Batteriefach.

  4. poSmDBiqVljlMClM
    poSmDBiqVljlMClM
    c4JUHfdl3bVClXAy

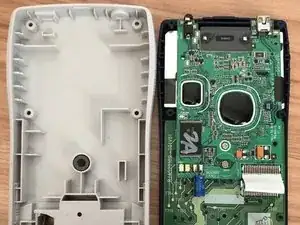

    • Entferne die Rückseite des Taschenrechners.

    • Beachte die Feder, die hier im zweiten Foto gezeigt ist. Die Feder ist der Konverter für die Batterie.

  5. cD3qbMjQlULPEffu
    cD3qbMjQlULPEffu
    CwFLibRdZAUQ2h1P

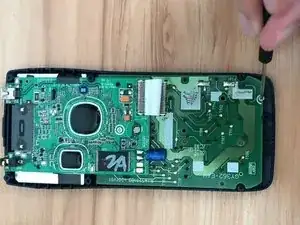

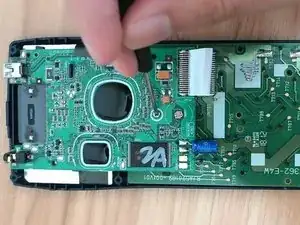

    • Entferne alle Schrauben der Hauptplatine.

  6. RHDXPFlgAHWcJROo
    RHDXPFlgAHWcJROo
    QxUKN3FO1NWDaAJG

    • Nimm eine Pinzette und trenne das Bildschirmkabel von der Hauptplatine.

    • Entferne den Bildschirm des Taschenrechners.

    • Tausche den Bildschirm aus.

  7. FKgiyhLJSmprCmfJ
    FKgiyhLJSmprCmfJ
    ZJPXxwdEAyie6ZWZ

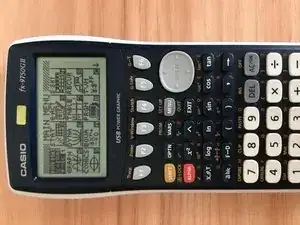

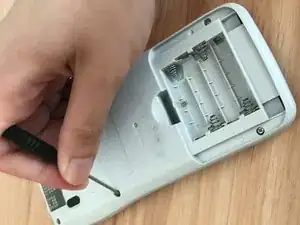

    • Bringe die Platine und die Rückseite des Taschenrechners wieder zusammen und lege dann die Batterien zum Funktionstest des neuen Bildschirms ein.

Abschluss

Um das Gerät wieder zusammenzusetzen, befolge diese Schritte in der umgekehrten Reihenfolge.
