Cloud Nine c9-t1.0 Glätteisen heizt nicht mehr und pfeift

Zu allererst muss das Gerät ausgesteckt werden!

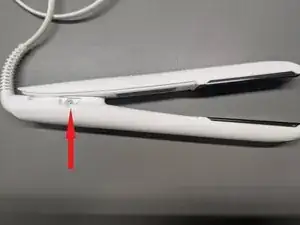

Schraube mit PH1 Schraubendreher herausdrehen

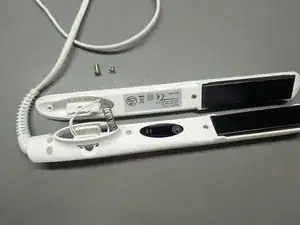

Messing-Mutter mit Schraubendreher nach hinten durchschieben. Achtung! dabei nicht mit dem Schraubendreher in die Hand stechen!

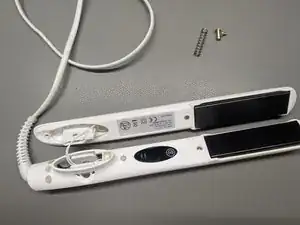

Nun kann das Glätteisen auseinander gezogen werden. Die Feder kann einfach herausgenommen werden.

Die beiden transparenten Gummistöpsel können mit einem feinem Schlitzschraubenzieher heraus geschoben werden.

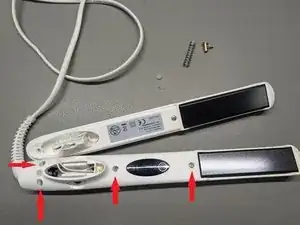

Die 4 im Bild markierten Schrauben mit einem PH1 Schraubendreher herausdrehen.

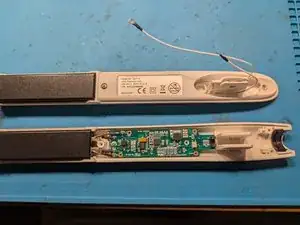

Abdeckung abnehmen. Achtung! auf die Kabel achten und nicht abreisen!

Die 4 im Bild markierten Schrauben mit PH0 Schraubendreher demontieren

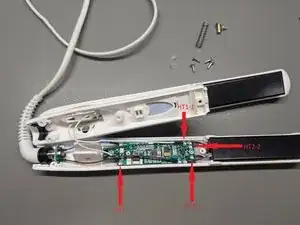

Auf den beiden Hälften die demontierten Adern nach oben biegen, damit diese im nächsten Schritt gemessen werden können.

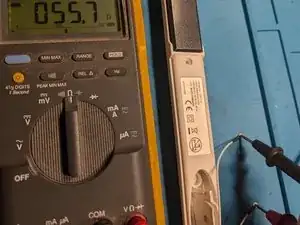

1. Heizelement Messung: mit dem Ohmmeter die beiden Adern HT1 und HT1-1 kontaktieren. Bei einem Wert um 60 Ohm ist das Heizelement OK. Wenn Widerstandswert nicht messbar oder 0 Ohm hat ist das Heizelement defekt.

2. Hälfte Messung: mit dem Ohmmeter die beiden Adern HT2-1 und HT2-2 kontaktieren. Bei einem Wert um 60 Ohm ist das Heizelement OK. Wenn Widerstandswert nicht messbar oder 0 Ohm hat ist das Heizelement defekt.

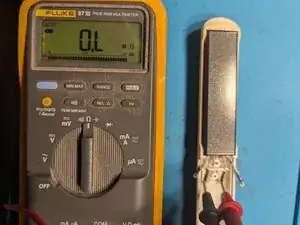

Im Bild 2 zeigt das Messgerät OL an, also kein Durchgang, das heißt dieses Heizelement ist defekt.

Info: Die Platine muss für diese Messung nicht ausgebaut werden. Es muss nur sichergestellt sein, das bei der Messung kein Kontakt zur Platine besteht, da das die Messung verfälschen kann.

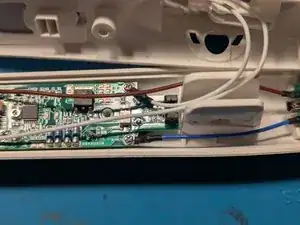

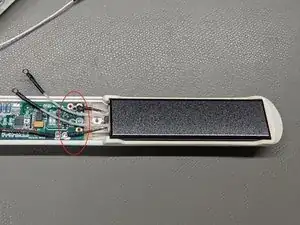

Alle Verbindungen des Heizelements zur Platine herausdrehen mit Schraubendreher PH0

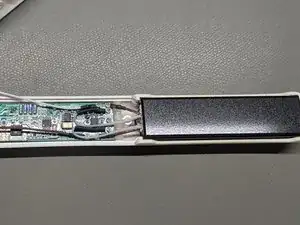

Nun kann das defekte Heizelement nach herausgenommen werden

Bei den nächsten Schritten empfehle ich die Verwendung von "Gummihandschuhen" bzw. Nitril-Einmalhandschuhe da hier Wärmeleitpaste verwendet wurde

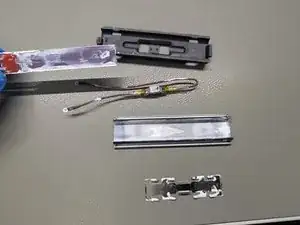

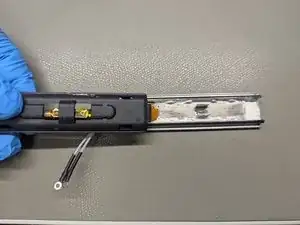

Das schwarze Kunststoffteil kann von der "Gleitplatte" abgezogen werden.

Das ganze geht etwas streng und man muss darauf achten, dass keine Adern eingezwickt oder abgerissen werden.

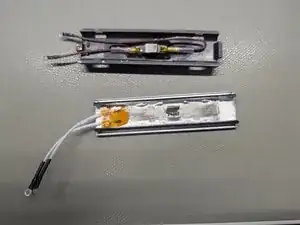

sobald das Schwarze Kunststoffteil abgezogen wurde, muss der Metall-Klemmbügel vom Heizelement abgezogen werden

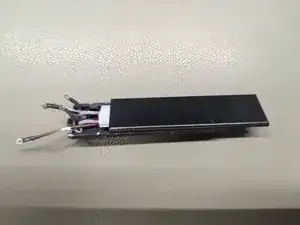

Nun kann das defekte Heizelement herausgezogen werden. Es klebt nur durch die Wärmeleitpaste am Glätteisen

Anschließend die Teile etwas reinigen

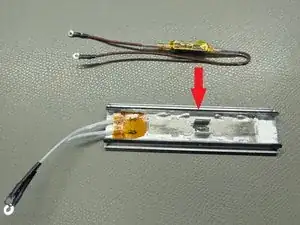

Das neue Heizelement mit Wärmeleitpaste einkleben und den Metall-Klemmbügel aufschieben.

anschließend die Thermosicherung auf den Metall-Klemmbügel stecken. Der metallische Teil muss auf den Metall-Klemmbügel drücken

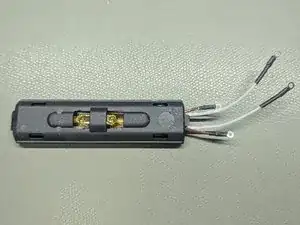

Nun kann das schwarze Kunststoffteil aufgeklippt werden

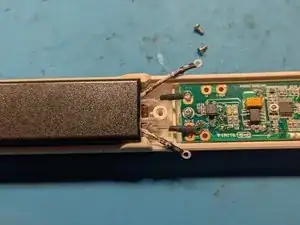

Heizelement in Schale einlegen und Kontakte anschließen

die beiden weisen Kabel durch das Scharnier führen

Abdeckung auflegen und mit 4x PH1 anschrauben

die Gummiabdeckungen wieder bei den Schraubenlöchern einsetzten

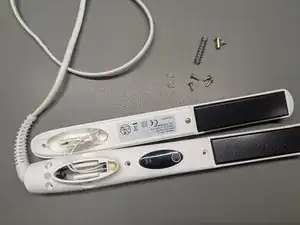

Feder einsetzten

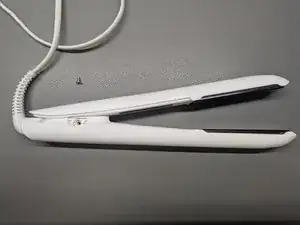

Die beiden Hälften zusammenstecken

Darauf achten, dass die Feder auf beiden Seiten in der Führung liegt

die Messingmutter in der das Loch schieben

und mit der PH1 Schraube anschrauben.
