Einleitung

  1. 5c3pTOVwTNrEX4WK
    5c3pTOVwTNrEX4WK
    5nBjIBLVsZgiPCur
    • Trenne den Controller vor Reparaturbeginn unbedingt von der Stromquelle.

    • Entferne die vier 15-mm langen J1-JIS-Schrauben von der Außenseite des Joysticks.

    the bottom 2 screws are slightly longer

    skyfish -

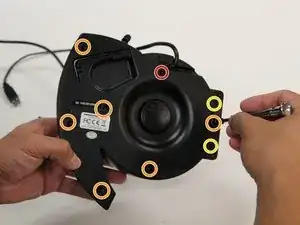

  2. 1gjUx5ITYCx1DZ2D
    • Trenne den Controller unbedingt von der Stromquelle, bevor du ihn zerlegst.

    • Drehe den Controller um.

    • Entferne die 20-mm lange J1-JIS-Schraube.

    • Entferne die sechs 12-mm langen J1-JIS-Schrauben.

    • Entferne die beiden 6-mm langen J1-JIS-Schrauben.

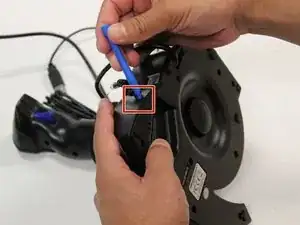

  3. MwfANmGR12uJchGd
    • Setze das Öffnungswerkzeug oder den Finger in die Aussparung unterhalb des USB-Anschlusses ein.

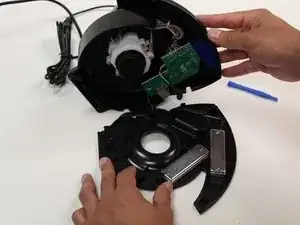

  4. yN6rPsrX4hTEvjut
    yN6rPsrX4hTEvjut
    Bb5LGt5BfqFb2OAK
    • Ziehe das Panel vorsichtig vom Controller weg.

    To completely remove the panel, there's one last screw hidden under the rectangular pad which secures the cable in place.

    LouisR -

    My defective HOTAS 4 has a PCB marked HOTAS X PS4. Is this not selling short? From your picture I find that this PCB is different.

    vishwas karmarkar -

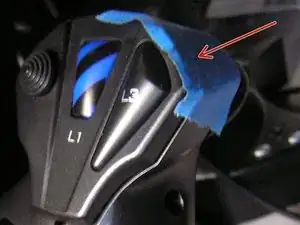

  5. QUVocTfJr5Q5sLvf
    QUVocTfJr5Q5sLvf
    uykPCpAuos4uYMXr
    jwiSSCAIaxXTHaty
    • Bringe Malerkrepp zwischen dem Tastenfeld und der Oberseite der rechten Griffhälfte an. Dies hält die Baugruppe an Ort und Stelle und schützt die Kabel.

    • Trenne den Griff an der Unterseite und entferne die mittlere Abdeckung zwischen den beiden Hälften. Lege die Abdeckung beiseite.

    • Halte die rechte Griffhälfte gegen den weißen Mittelpfosten und entferne gleichzeitig vorsichtig die linke Griffhälfte mit der Abzugseinheit. Lege sie beiseite.

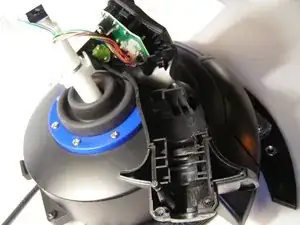

  6. vw56JjNsO5vX2kml
    vw56JjNsO5vX2kml
    clsBLeyHZP6OKZm2
    • Die rechte Griffhälfte sollte nun frei sein und sich vom quadratischen Sensorgehäuse oben am weißen Mittelpfosten abziehen lassen.

    • Lege es neben den weißen Mittelpfosten ab und achte darauf, die Kabel nicht zu belasten.

    • Hebe das Sensorgehäuse gerade nach oben und entferne es vom weißen Mittelpfosten. Achte auf die Ausrichtung des D-Flats am Sensor-"Knopf" – es sollte von den Lötanschlüssen weg und in Richtung der rechten Griffhälfte zeigen.

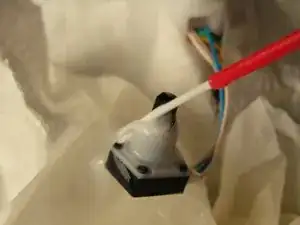

  7. 5MLrtOxBvWFDtYNN
    • Zu diesem Zeitpunkt könnte es sinnvoll sein, das USB-Kabel an einen Computer anzuschließen, um die Leistung der Sensoren in Echtzeit zu überprüfen, während du sie reinigst.

    • Verwende den Druckluftreiniger, um eventuelle Ablagerungen im Inneren des Sensors herauszublasen, während du den "Knopf" mehrmals durch den gesamten Bewegungsspielraum drehst. Halte die Basis fest und drehe den Knopf, um die Kabel nicht zu verbiegen.

    • Verwende Werkstatttücher, um einen Auffangbereich zu schaffen, und wiederhole den Vorgang mit Silikonspray. Drehe den Sensor bei jeder Reinigung mehrere Male. Wasche mindestens drei Mal, um den Ablagerungen die Möglichkeit zu geben, ausgespült zu werden.

    • Verwende erneut den Druckluftreiniger, um das verbleibende Silikonspray zu entfernen und das Teil zu trocknen. Drehe es dabei wieder mehrmals durch den gesamten Bewegungsspielraum.

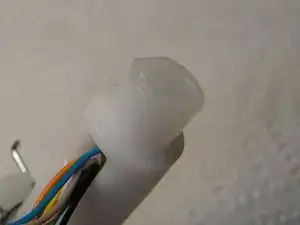

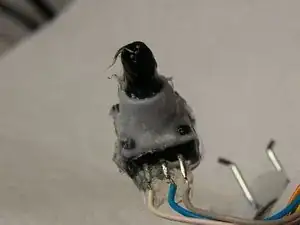

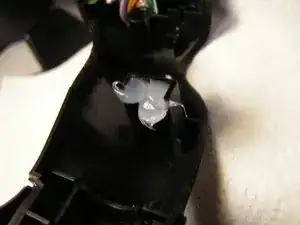

  8. gM5jRL21Q5NqdVhC
    gM5jRL21Q5NqdVhC
    oDargg3WOGgNNP5u
    eYSjfSnryOoYBGVT
    • Kapsel den Sensor in Silikonfett ein, indem du es in alle Öffnungen des Teils an beiden Enden einarbeitest.

    • Trage Fett auf die Öffnung an der Oberseite des weißen Mittelpfostens auf.

    • Trage Fett auf die quadratische Empfangsnut an der rechten Griffhälfte auf.

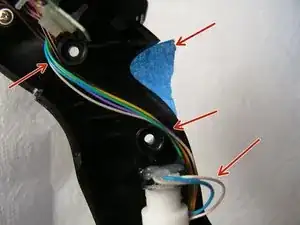

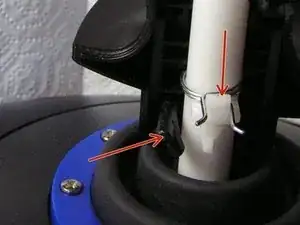

  9. w6Ig15rDExtdjDsl
    w6Ig15rDExtdjDsl
    OIFKOuQJ6EoHSPRn
    • Setze die rechte Griffhälfte wieder auf den weißen Mittelpfosten. Wische überschüssiges Fett ab.

    • Stecke die Kabel in den Griff zwischen den Schraubenzapfen, wie gezeigt. Achte darauf, dass die drei Kabel zum Sensor so geschlungen sind, dass die Drehung des Griffs die Kabel nicht zieht.

    • Setze die mittlere Abdeckung an ihren Platz und verwende, falls nötig, Malerkrepp, um sie zu fixieren.

    • Schiebe die linke Griffhälfte gleichmäßig von links ein, bis die Basis eng um den weißen Mittelpfosten passt und die Oberseite ein hörbares Klicken macht, wenn sie einrastet.

    • Setze die Schrauben in umgekehrter Reihenfolge wieder ein.

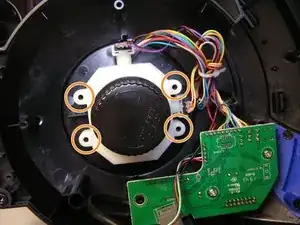

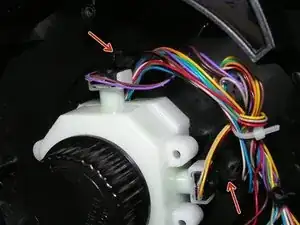

  10. gLAuJMJZDRENvBKA
    gLAuJMJZDRENvBKA
    VFDUQrwpJgf4MpZ1
    • Entferne die vier 10 mm J1 JIS Kopfschrauben.

    • Ziehe die weiße Baugruppe vom Deckel weg und drücke den Joystick-Griff von der anderen Seite zur Abdeckung, sodass die Sensoren zugänglich sind und nicht mehr in den Rillen des Deckels gehalten werden.

    • Löse jeden Sensor vorsichtig aus seiner Halterung, wobei du darauf achten musst, die empfindlichen Anschlussdrähte und Kabel zu stützen. Achte auf die Ausrichtung des D-Flats an jedem Sensor-"Knopf" – die flache Seite sollte von den Lötanschlüssen wegzeigen.

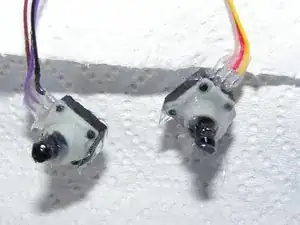

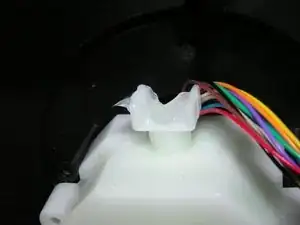

  11. SeCDyiwOXfQUaHkN
    SeCDyiwOXfQUaHkN
    mfG4JEiprCouCNvP
    • Beziehe dich auf Schritt 7 für die Reinigung.

    • Kapsel den Sensor in Silikonfett ein, indem du es in alle Öffnungen des Teils an beiden Enden einarbeitest.

    • Trage Fett auf die quadratische Empfangsnut jedes Sensors und in das Loch im Gehäuse der Steuerhorn-Baugruppe auf.

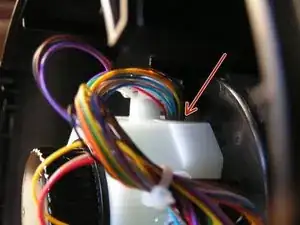

  12. qayqTXDSlJIRGhox
    • Richte die Flächen der Sensoren so aus, dass sie gegenüber den Lötanschlüssen liegen, wie sie bei der Demontage waren, und setze jeden Sensor vorsichtig in seine quadratische Empfangsnut ein. Wische überschüssiges Fett ab.

    • Schiebe die Baugruppe zurück in Richtung des Deckels, während du den Griff auf der anderen Seite vom Deckel wegziehst, um die Baugruppe auf die Schraubenzapfen zu setzen.

    • Überprüfe, ob das Kabelbündel, das vom Griff kommt, nicht zwischen der Baugruppe und dem Deckel eingeklemmt ist.

    • Setze die Schrauben in umgekehrter Reihenfolge wieder ein.

Abschluss

Ihr t.Flight HOTAS ist jetzt einsatzbereit. Stelle sicher, dass die Firmware auf dem neuesten Stand ist und dass es korrekt konfiguriert ist, um die richtigen Achsen für deine Spielsoftware zu verwenden.

skyfish

Mitglied seit: 14/04/21

367 Reputation

7 Kommentare

100% works like a charm. My T-Flight Hotas One had been getting such a bad right yaw drift, I was unable to take my hand away without changing course. This fixed it. Only about 15-20 minutes of work.

Thank you.

D B -

fly safe CMDR

o7

skyfish -

I am concerned about the sensitivity of this reconstruction. Have you had any experience with this build? Can I use it to play flappy bird quickly?

NikkiWilliams -

the repair does not change the sensitivity of the joystick at all... if anything it will make it more accurate with fewer false inputs.

skyfish -

Great guide! Is there a way to extend the cable between the stick and throttle?

Inosuke -

Yes there is, I was in this place exactly. I did this with two, 2m lengths of CAT5 - painstakingly connecting, soldering and taping each of the 16 wires, one by one straight through. Straight through is essential or you'll get in a mess. Then tape up the join with 3M black and zip tie the CAT5 together. It works fine, if you do it carefully, and it looks the part too. I now have throttle and yoke either side of my Xrocker and it's perfect.

cgelse -

Great instructions. Managed to fix the stick drift on the stick rudder control pot by going up to step 9 and skipping steps 2-4. I used servitol Siwtch cleaner and coated with silicone grease, now works perfect!

Chris Wouse -
