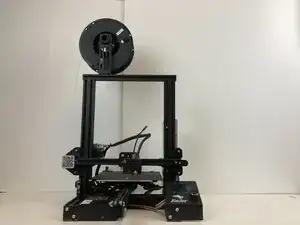

Creality Ender 3 Pro Hotend tauschen

Geschrieben von: Nicholas Barrick

Kommentare: 1

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten

Einleitung

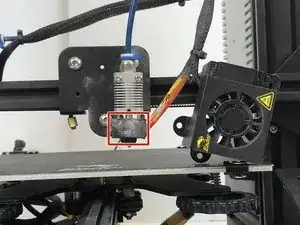

Störungen am 3D-Drucker treten meistens am Hotend auf, es ist das am meisten benutzte Bauteil eines 3D-Druckers. Zum Glück ist es nicht all zu schwierig, das Hotend auszutauschen. Diese Anleitung zeigt, wie das Hotend eines Ender 3 ausgewechselt wird.

Warnung: Der Prozess erfordert die Arbeit an einem 240°C heißen Bauelement. Sei äußerst vorsichtig!

Werkzeuge

Ersatzteile

Ender 3 hotend kit

Schritt 1

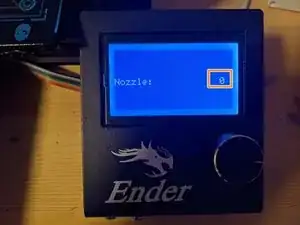

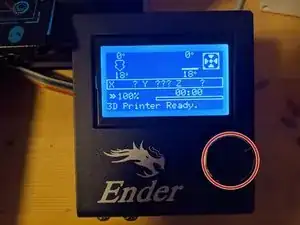

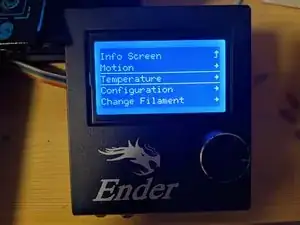

Drücke den Knopf um in das LCD Menü zu kommen. Drehe es, um den gewünschten Menüpunkt zu wählen.
Navigiere zu Temperature>Nozzle
Drehe den Knopf bis die gewünschte Temperatur eingestellt ist. Drücke den Knopf zur Bestätigung.
Ziehe 10° von der Temperatur ab, die zum Material gehört und stelle sie ein. Für PLA und PETG ist 210°C richtig.

Schritt 2

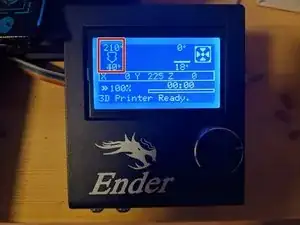

Warte bis Zieltemperatur (oben) und aktuelle Temperatur (unten) überein stimmen.

Schritt 3

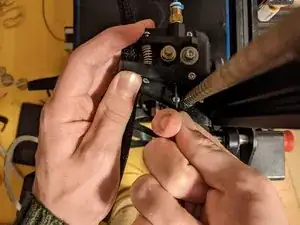

Drücke den Hebel am Druckkopf nach unten und ziehe das Filament heraus.
Wenn du den Hebel zu stark drückst, bleibt das Filament eventuell hängen. Drücke den Hebel nur ein wenig nach unten, bis sich das Filament leicht lösen lässt.

Schritt 4

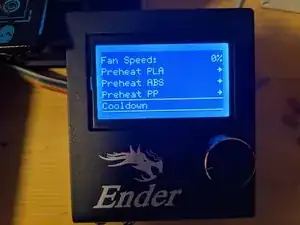

Navigiere zu Temperature, wähle und drücke Cooldown.
Wenn bei dir die Cooldown-Option nicht verfügbar ist, wiederhole einfach Schritt 1 und stelle 0°C als Temperatur ein.

Schritt 5

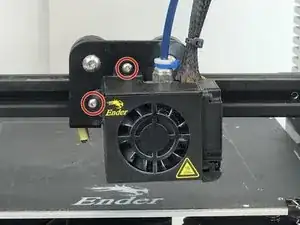

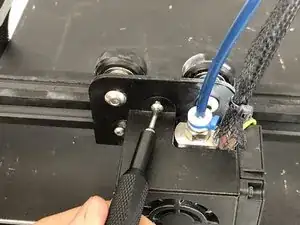

Nimm einen 2 mm Inbusschlüssel und entferne die beiden Schrauben am Lüftergehäuse.

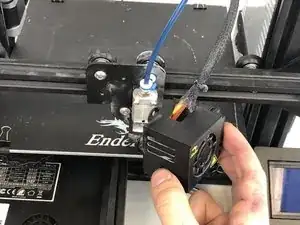

Ziehe das Gehäuse von der Hotend-Einheit weg und lege die Schrauben beiseite.

Schritt 6

Entferne den Silikonsockel vom Hotend.
Jetzt ist eine gute Gelegenheit, den Sockel zu reinigen, auf seiner Innenseite können sich einige Reste vom Filament und Schmutz ansammeln.

Schritt 7

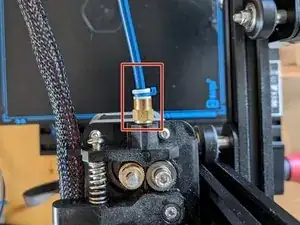

Entferne den Bowdenzug vom Hotend bzw. der Druckkopf-Einheit.
Entferne die blaue Kunststoffklammer vom Fitting.
Drücke den grauen Ring am Fitting nach unten und ziehe den Bowdenzug gleichzeitig heraus.
Du kannst auch das größere Fitting am Hotend entfernen, wenn du die Leitungen weiterverwenden willst. Es ist aber nicht empfehlenswert, da die meisten Hotends mit Leitungen ausgestattet sind und die alten Leitungen durch die Hitze auf Dauer beschädigt werden.

Schritt 8

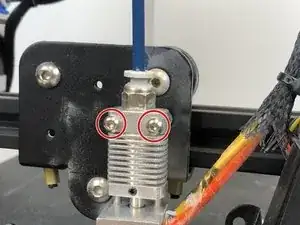

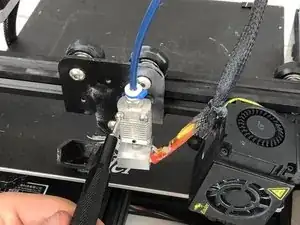

Nimm einen 2 mm Inbusschlüssel und entferne die beiden langen Schrauben am Kühlkörper.
Ziehe das Hotend vom Druckkopf weg.

Schritt 9

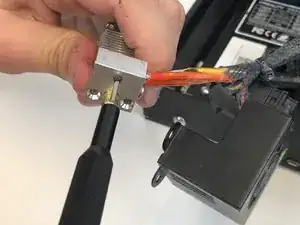

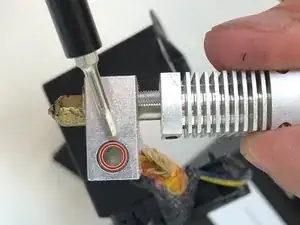

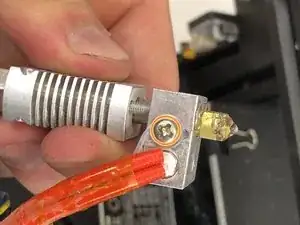

Nimm einen 1,5 mm Inbusschlüssel und entferne die Madenschraube unten am Hotend.
Lege die Madenschraube beiseite.
Die Madenschraube ist sehr klein. Verliere sie nicht.

Schritt 10

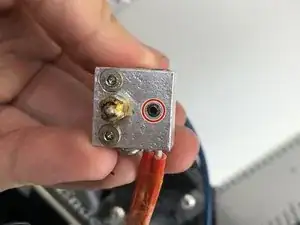

Drücke mit einem Inbusschlüssel leicht gegen die Heizpatrone, um sie vom Hotend zu entfernen.
Das neue Hotend hat auch eine Heizung und Heizpatrone, es ist aber einfacher die alten weiter zu verwenden, solange sie noch gut sind.
Wenn sich die Patrone nicht leicht entfernen lässt, erhitze den Block auf 240° . Fasse dann den Block nur noch mit einer Zange an.
Drehe die Kreuzschlitzschraube heraus und entferne die Heizung, achte darauf, dass der Heizdraht nicht beschädigt wird.
Möglicherweise musst du an sehr heißen Bauteilen arbeiten. Berühre sie nicht mit bloßen Fingern.
Der Heizdraht ist empfindlich und er kann nicht gelötet werden. Arbeite mit äußerster Vorsicht.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge. Wenn du die ursprünglichen Röhrchen weiterverwendest, dann achte darauf, dass sie ganz in das Hotend eingedrückt sind.
